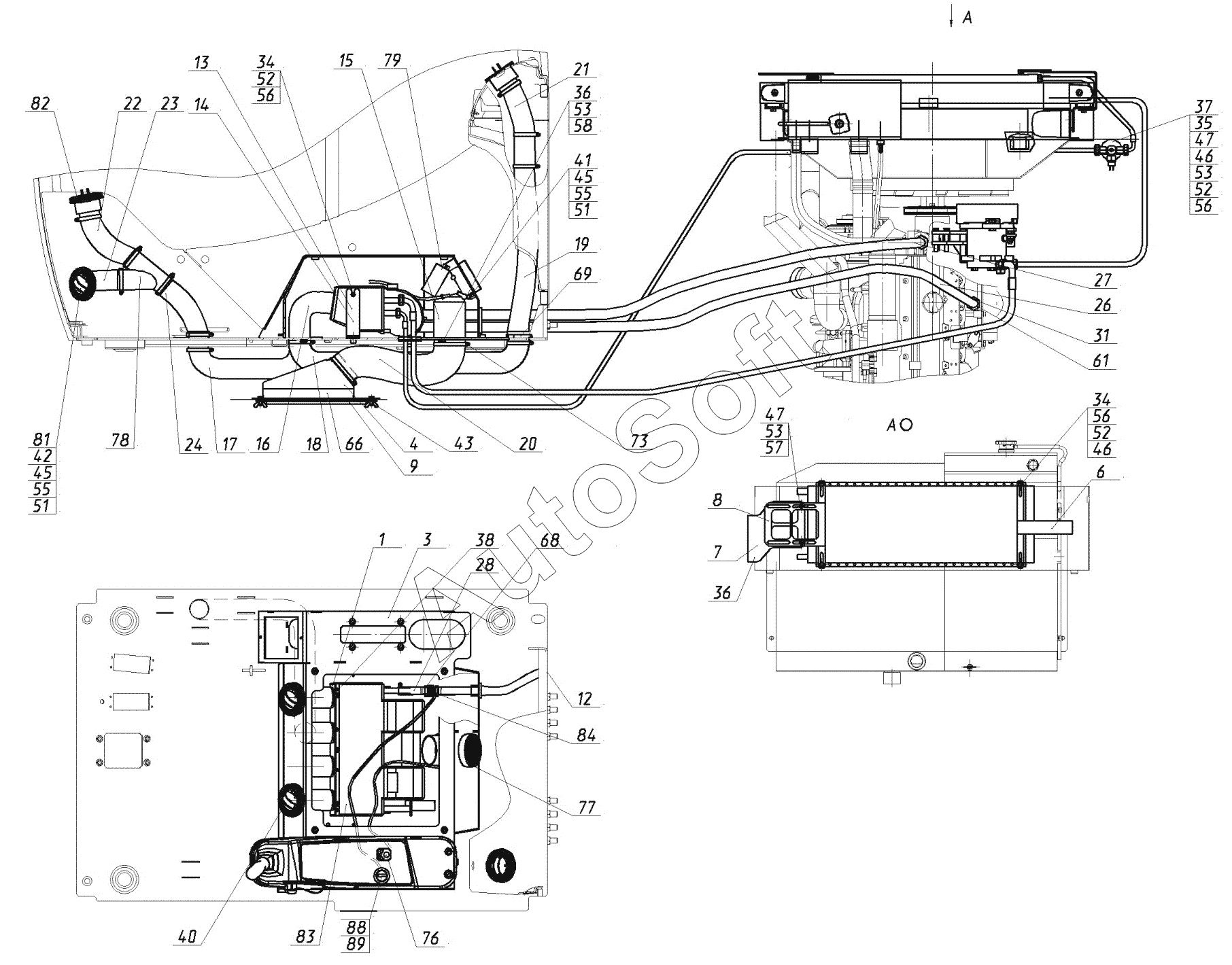

Каталог запасных частей к технике: ЭКСМАШ E200C (2016). 316-00-25.00.500 Установка кондиционера
1
3
6
7
26
27
15
16
17
18
19
21
22
23
4
66
38
83
78
81
68
69
61
79
77
13
24
34
34
35
40
43
45
45
46
46
51
51
52
52
52
53
53
53
55
55
56
56
56
57
313-00-25.00.510
8
31
41
42
26950011421
58
36
36
37
47
47
02120000635
02120000635
02120000054
02120000054
02120000134
02120000134
02120000634
02120000634
02120000624
02120000624
02120000635
02120000635
02120000639
02120000639
73
02120000133
28
84
76
88
89
02120000297
14
26950014122
82
9
26950011292
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02120000054 | 0***4 | Болт | |
| 02120000133 | 0***3 | Гайка | |
| 02120000134 | 0***4 | Гайка | |
| 02120000297 | 0***7 | Кольцо | |
| 02120000624 | 0***4 | Шайба | |
| 02120000634 | 0***4 | Шайба | |
| 02120000635 | 0***5 | Шайба | |
| 02120000635 | 0***5 | Шайба | |
| 02120000639 | 0***9 | Шайба | |
| 26950011292 | 2***2 | Хомут | |
| 26950011421 | 2***1 | Манжета переходная | |
| 26950014122 | 2***2 | Защита РВД пластиковая | |
| 313-00-25.00.510 | 3***0 | Гибкая гофрированная труба | |
| 316-00-25.00.500 | 3***0 | Установка кондиционера | |
| 1 | 1***2 | Панель передняя испарителя в сборе | |
| 3 | 3***0 | Корпус отопителя | |
| 4 | 3***1 | Корпус воздушного фильтра | |
| 6 | 3***1 | Кронштейн правый | |
| 7 | 3***1 | Кронштейн левый | |
| 8 | 3***0 | Пластина регулировочная | |
| 9 | 3***1 | Крышка корпуса воздушного фильтра | |
| 13 | 3***1 | Стойка левая | |
| 14 | 3***1 | Стойка правая | |
| 15 | 3***4 | Гибкая гофрированная труба | |
| 16 | 3***3 | Гибкая гофрированная труба | |
| 17 | 3***2 | Гибкая гофрированная труба | |
| 18 | 3***1 | Гибкая гофрированная труба | |
| 19 | 3***9 | Гибкая гофрированная труба | |
| 21 | 3***8 | Гибкая гофрированная труба | |
| 22 | 3***7 | Гибкая гофрированная труба | |
| 23 | 3***6 | Гибкая гофрированная труба | |
| 24 | 3***5 | Гибкая гофрированная труба | |
| 26 | 1***6 | Рукав | |
| 27 | 1***0 | Рукав | |
| 28 | 3***5 | Рукав | |
| 31 | 1***4 | Ниппель | |
| 34 | 0***4 | Болт | |
| 35 | 0***0 | Болт | |
| 36 | 2***6 | Болт | |
| 37 | 0***5 | Болт | |
| 38 | 0***3 | Саморез 4,2х19 | |
| 40 | 0***2 | Винт | |
| 41 | 0***2 | Винт | |
| 42 | 2***2 | Винт | |
| 43 | 2***6 | Гайка | |
| 45 | 0***3 | Гайка | |
| 46 | 0***4 | Гайка | |
| 47 | 0***6 | Гайка | |
| 51 | 0***2 | Шайба | |
| 52 | 0***4 | Шайба | |
| 53 | 0***5 | Шайба | |
| 55 | 0***3 | Шайба | |
| 56 | 0***4 | Шайба | |
| 57 | 0***9 | Шайба | |
| 58 | 0***5 | Шайба | |
| 61 | 0***9 | Кольцо медное | |
| 62 | 2***8 | Лента армированная самоклеющаяся | |
| 64 | 2***7 | Трубка | |
| 65 | 2***5 | Трубка | |
| 66 | 2***2 | Фильтр салонный | |
| 68 | 0***6 | Хомут | |
| 69 | 0***2 | Хомут | |
| 71 | 0***4 | Хомут пластиковый | |
| 72 | 0***5 | Хомут пластиковый | |
| 73 | 0***3 | Хомут | |
| 76 | 2***7 | Поворотный блок управления | |
| 77 | 2***8 | Защитная решетка воздухозаборника | |
| 78 | 2***3 | Тройник воздуховода из пластика | |
| 79 | 2***7 | Распределительный клапан | |
| 81 | 2***5 | Патрубок для гофрошланга | |
| 82 | 2***6 | Жалюзи | |
| 83 | 2***0 | Испаритель | |
| 84 | 2***4 | Кран отопителя | |
| 88 | 2***1 | Подложка | |
| 89 | 2***2 | Рукоятка |
