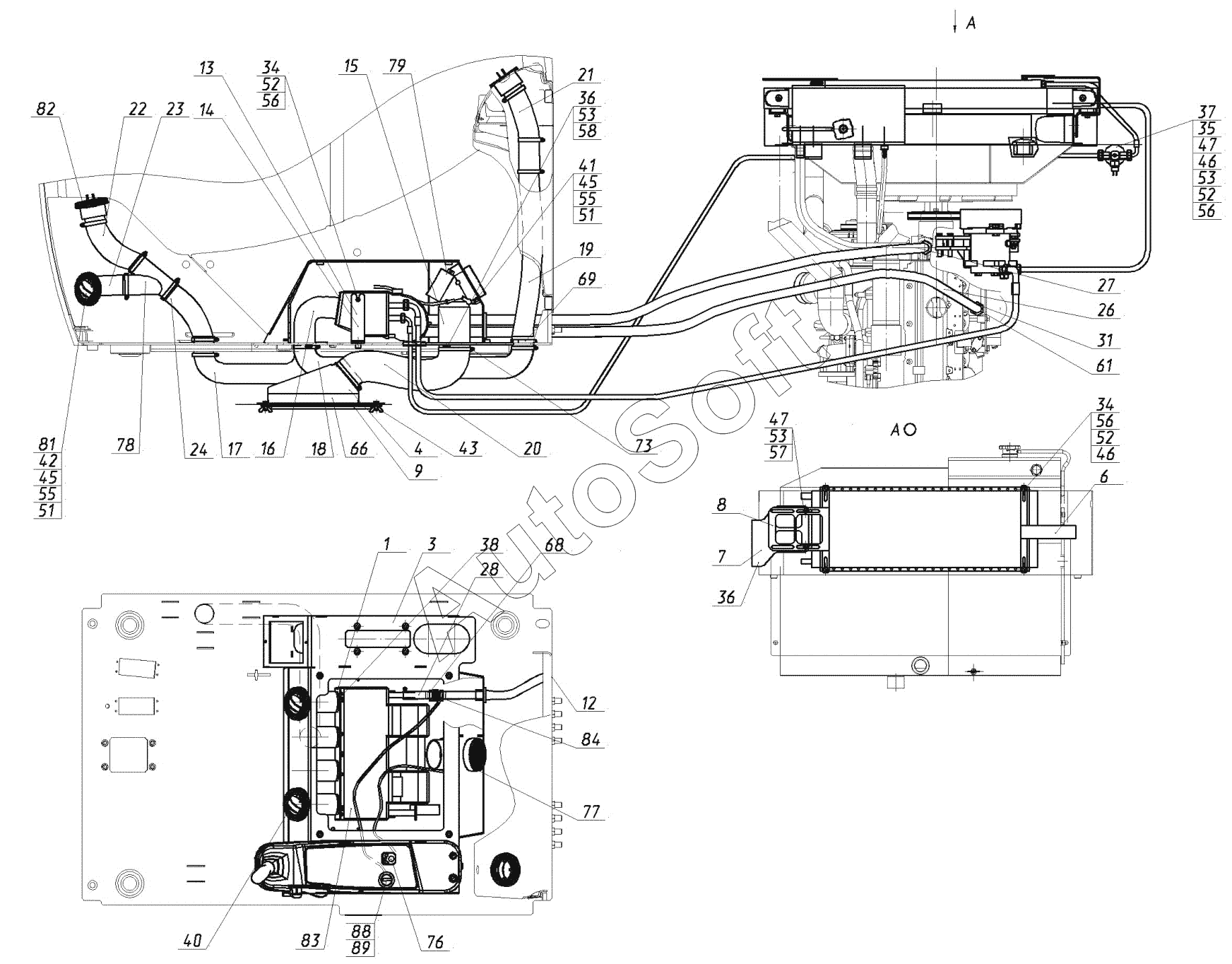

Каталог запасных частей к технике: ЭКСМАШ E200W (2016). 316-00-25.00.500-01 Установка кондиционера
8
02120000635
02120000635
47
47
37
36
36
58
26950011421
42
41
31
02120000054
02120000054
313-00-25.00.510
57
56
56
56
55
55
53
53
53
52
52
52
51
51
46
46
84
26950011292
9
82
26950014122
14
02120000297
89
88
76
45
45
28
02120000133
73
02120000639
02120000639
02120000635
02120000635
02120000624
02120000624
02120000634
02120000634
02120000134
02120000134
17
83
38
66
4
23
22
21
19
18
78
16
15
27
26
7
6
3
1
43
40
35
34
34
24
13
77
79
61
69
68
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02120000054 | 0***4 | Болт | |
| 02120000133 | 0***3 | Гайка | |
| 02120000134 | 0***4 | Гайка | |
| 02120000297 | 0***7 | Кольцо | |
| 02120000624 | 0***4 | Шайба | |
| 02120000634 | 0***4 | Шайба | |
| 02120000635 | 0***5 | Шайба | |
| 02120000635 | 0***5 | Шайба | |
| 02120000639 | 0***9 | Шайба | |
| 26950011292 | 2***2 | Хомут | |
| 26950011421 | 2***1 | Манжета переходная | |
| 26950014122 | 2***2 | Защита РВД пластиковая | |
| 313-00-25.00.510 | 3***0 | Гибкая гофрированная труба | |
| 316-00-25.00.500-01 | 3***1 | Установка кондиционера | |
| 1 | 1***2 | Панель передняя испарителя в сборе | |
| 3 | 3***0 | Корпус отопителя | |
| 4 | 3***1 | Корпус воздушного фильтра | |
| 6 | 3***1 | Кронштейн правый | |
| 7 | 3***1 | Кронштейн левый | |
| 8 | 3***0 | Пластина регулировочная | |
| 9 | 3***1 | Крышка корпуса воздушного фильтра | |
| 13 | 3***1 | Стойка левая | |
| 14 | 3***1 | Стойка правая | |
| 15 | 3***4 | Гибкая гофрированная труба | |
| 16 | 3***3 | Гибкая гофрированная труба | |
| 17 | 3***2 | Гибкая гофрированная труба | |
| 18 | 3***1 | Гибкая гофрированная труба | |
| 19 | 3***9 | Гибкая гофрированная труба | |
| 21 | 3***8 | Гибкая гофрированная труба | |
| 22 | 3***7 | Гибкая гофрированная труба | |
| 23 | 3***6 | Гибкая гофрированная труба | |
| 24 | 3***5 | Гибкая гофрированная труба | |
| 26 | 1***6 | Рукав | |
| 27 | 1***0 | Рукав | |
| 28 | 3***5 | Рукав | |
| 31 | 1***4 | Ниппель | |
| 34 | 0***4 | Болт | |
| 35 | 0***0 | Болт | |
| 36 | 2***6 | Болт | |
| 37 | 0***5 | Болт | |
| 38 | 0***3 | Саморез 4,2х19 | |
| 40 | 0***2 | Винт | |
| 41 | 0***2 | Винт | |
| 42 | 2***2 | Винт | |
| 43 | 2***6 | Гайка | |
| 45 | 0***3 | Гайка | |
| 46 | 0***4 | Гайка | |
| 47 | 0***6 | Гайка | |
| 51 | 0***2 | Шайба | |
| 52 | 0***4 | Шайба | |
| 53 | 0***5 | Шайба | |
| 55 | 0***3 | Шайба | |
| 56 | 0***4 | Шайба | |
| 57 | 0***9 | Шайба | |
| 58 | 0***5 | Шайба | |
| 61 | 0***9 | Кольцо медное | |
| 62 | 2***8 | Лента армированная самоклеющаяся | |
| 64 | 2***7 | Трубка | |
| 65 | 2***5 | Трубка | |
| 66 | 2***2 | Фильтр салонный | |
| 68 | 0***6 | Хомут | |
| 69 | 0***2 | Хомут | |
| 71 | 0***4 | Хомут пластиковый | |
| 72 | 0***5 | Хомут пластиковый | |
| 73 | 0***3 | Хомут | |
| 76 | 2***7 | Поворотный блок управления | |
| 77 | 2***8 | Защитная решетка воздухозаборника | |
| 78 | 2***3 | Тройник воздуховода из пластика | |
| 79 | 2***7 | Распределительный клапан | |
| 81 | 2***5 | Патрубок для гофрошланга | |
| 82 | 2***6 | Жалюзи | |
| 83 | 2***0 | Испаритель | |
| 84 | 2***4 | Кран отопителя | |
| 88 | 2***1 | Подложка | |
| 89 | 2***2 | Рукоятка |
