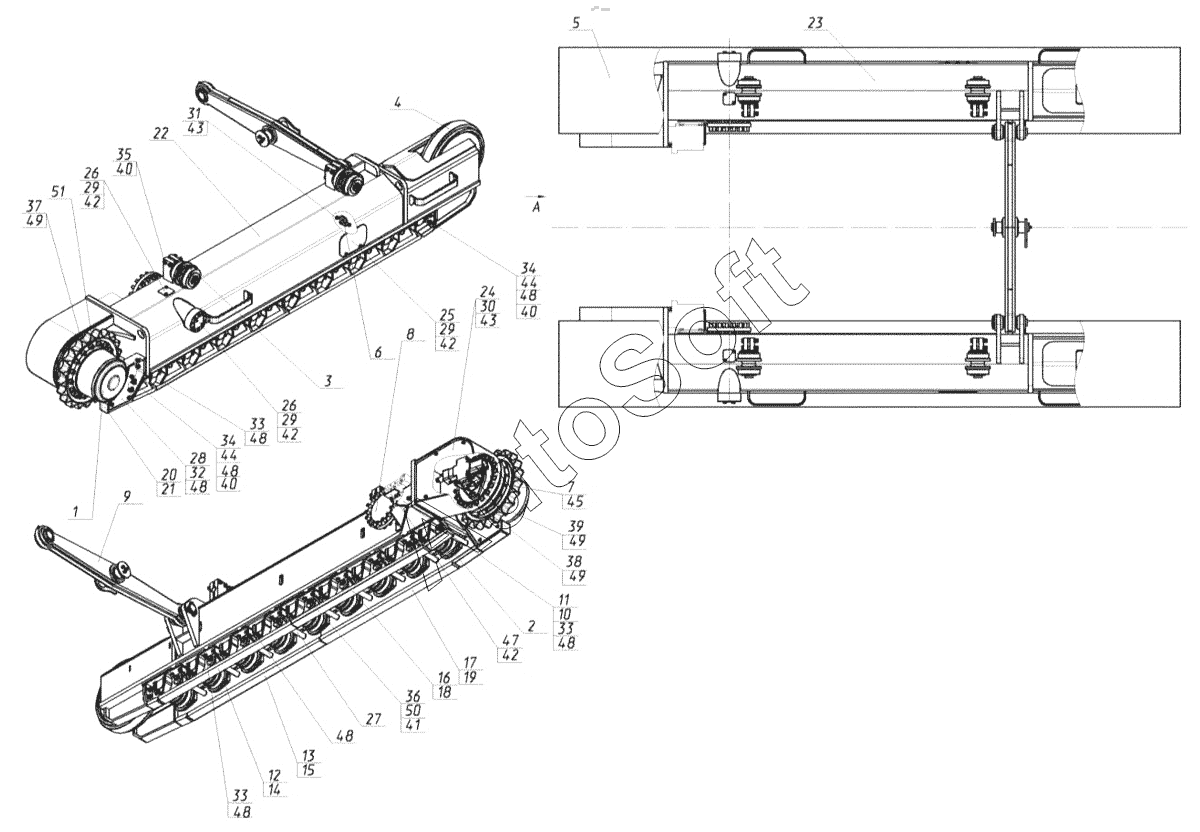

Каталог запасных частей к технике: ЭКСМАШ M300 (2016). 30-01-60.00.000 Установка гусеничного оборудования
41
28
29
29
29
30
31
32
33
33
33
34
34
35
36
37
38
39
40
40
40
27
42
42
42
42
43
43
44
44
45
47
48
48
48
48
48
48
48
49
49
49
50
51
14
1
2
3
4
5
6
7
8
9
10
11
12
13
30-01-60.00.000
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-01-60.00.000 | 3***0 | Установка гусеничного оборудования | |
| 1 | 2***4 | Редуктор хода PMP | |
| 2 | 0***5 | Каток опорный | |
| 3 | 0***6 | Каток поддерживающий | |
| 4 | 2***7 | Колесо направляющее в сборе с механизмом натяжения | |
| 5 | 2***8 | Гусеница в сборе с башмаками | |
| 6 | 2***6 | Клапан | |
| 7 | 2***7 | Гидромотор | |
| 8 | 3***0 | Установка цапфы | |
| 9 | 3***0 | Механизм балансирный | |
| 10 | 3***0 | Кожух защитный | |
| 11 | 3***0 | Кожух защитный | |
| 12 | 3***0 | Опора | |
| 13 | 3***0 | Опора | |
| 14 | 3***0 | Опора | |
| 15 | 3***0 | Опора | |
| 16 | 3***0 | Опора | |
| 17 | 3***0 | Опора | |
| 18 | 3***0 | Опора | |
| 19 | 3***0 | Опора | |
| 20 | 3***0 | Защита звездочки | |
| 21 | 3***0 | Защита звездочки | |
| 22 | 3***0 | Балка правая | |
| 23 | 3***0 | Балка левая | |
| 24 | 3***1 | Крышка привода | |
| 25 | 1***3 | Крышка натяжника | |
| 26 | 3***2 | Крышка масленки | |
| 27 | 3***1 | Труба | |
| 28 | 3***2 | Крышка | |
| 29 | 0***8 | Болт | |
| 30 | 0***4 | Болт | |
| 31 | 0***0 | Болт | |
| 32 | 0***2 | Болт | |
| 33 | 0***7 | Болт | |
| 34 | 0***9 | Болт | |
| 35 | 0***3 | Болт | |
| 36 | 2***8 | Болт | |
| 37 | 2***3 | Винт | |
| 38 | 2***6 | Винт | |
| 39 | 2***7 | Винт | |
| 40 | 0***5 | Гайка | |
| 41 | 2***9 | Гайка | |
| 42 | 0***6 | Шайба | |
| 43 | 0***7 | Шайба | |
| 44 | 0***1 | Шайба | |
| 45 | 2***1 | Кольцо | |
| 46 | 3***2 | Крышка | |
| 47 | 3***2 | Крышка | |
| 48 | 2***5 | Шайба клиновая | |
| 49 | 2***9 | Шайба клиновая | |
| 50 | 2***9 | Шайба клиновая | |
| 51 | 0***4 | Звездочка | |
| 52 | 0***5 | Винт | |
| 53 | 0***4 | Уплотнение |
