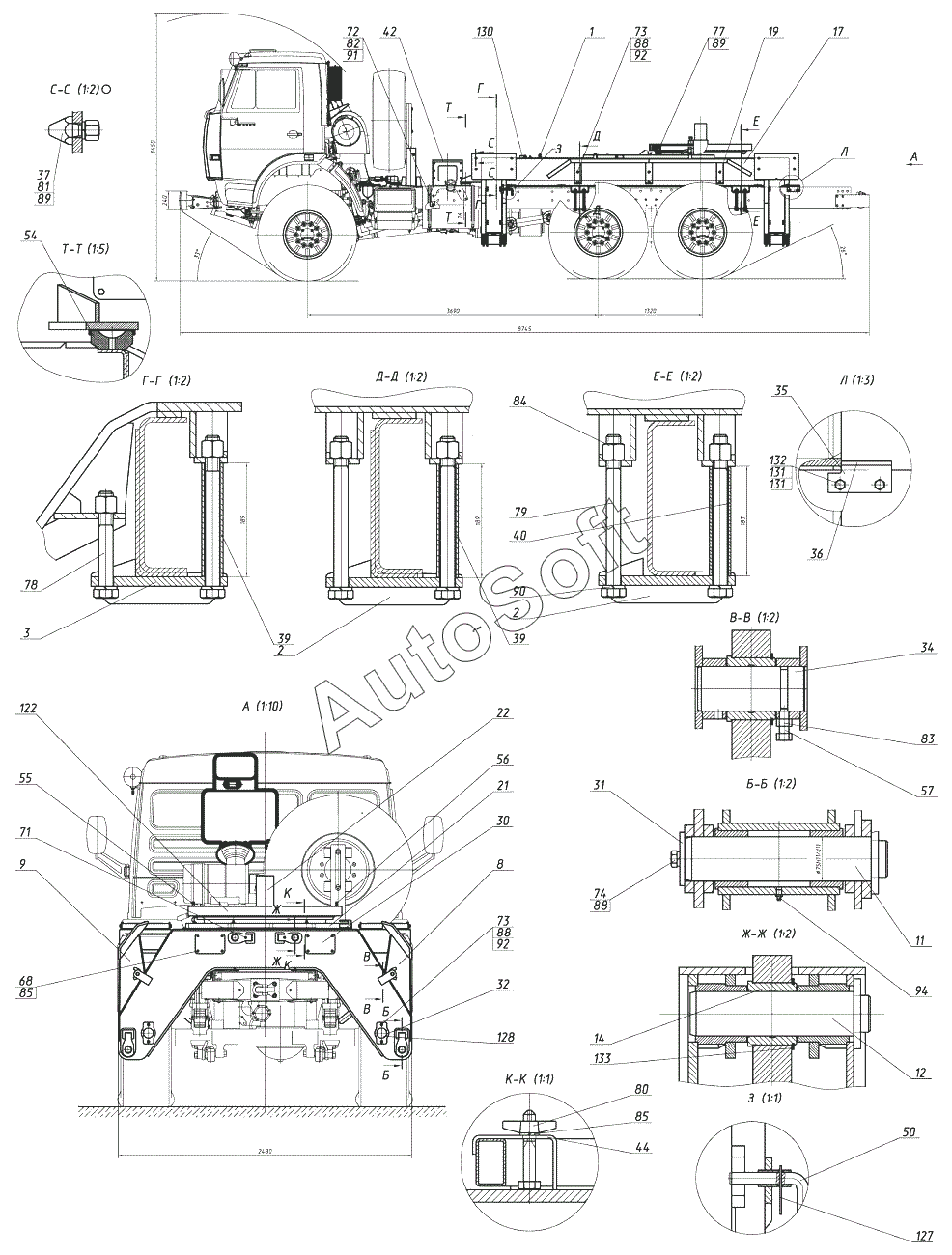

Каталог запасных частей к технике: ЭКСМАШ E195A (2016). Установка рамы накладной 3523-02-50.00.000
86
71
72
73
73
74
77
78
79
80
81
82
83
84
85
85
68
88
88
89
89
89
90
91
92
92
94
122
127
128
130
131
131
132
133
32
2
2
3
8
9
11
12
14
17
19
21
22
30
31
1
34
35
36
37
39
39
40
42
44
50
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Крышка в сборе | |
| 2 | 3***0 | Прижим | |
| 3 | 3***0 | Прижим | |
| 8 | 3***0 | Опоры откидные в сборе | |
| 9 | 3***0 | Опоры откидные в сборе | |
| 11 | 3***0 | Палец | |
| 12 | 3***0 | Палец | |
| 14 | 1***4 | Втулка | |
| 17 | 3***0 | Рама накладная | |
| 19 | 3***0 | Брызговик в сборе | |
| 21 | 1***0 | Лестница | |
| 22 | 3***0 | Гидрооборудование рамы накладной | |
| 30 | 3***1 | Крышка | |
| 31 | 3***2 | Шайба торцевая | |
| 32 | 3***3 | Планка | |
| 34 | 3***5 | Палец | |
| 35 | 3***3 | Уголок | |
| 36 | 3***4 | Лист | |
| 37 | 1***4 | Грунтозацеп | |
| 39 | 3***1 | Проставка | |
| 40 | 3***2 | Проставка | |
| 42 | 3***8 | Кронштейн ящика инструментального | |
| 44 | 1***1 | Прижим | |
| 50 | 1***7 | Стопор | |
| 54 | 1***1 | Амортизатор | |
| 55 | 1***7 | Штифт | |
| 56 | 1***8 | Штифт срезанный | |
| 57 | 1***9 | Винт стопорный | |
| 68 | Б***6 | Болт | |
| 71 | Б***6 | Болт | |
| 72 | Б***6 | Болт | |
| 73 | Б***6 | Болт | |
| 74 | Б***6 | Болт | |
| 77 | Б***6 | Болт | |
| 78 | Б***6 | Болт | |
| 79 | Б***6 | Болт | |
| 80 | Г***6 | Гайка | |
| 81 | Г***6 | Гайка | |
| 82 | Г***6 | Гайка | |
| 83 | Г***6 | Гайка | |
| 84 | Г***6 | Гайка | |
| 85 | Ш***6 | Шайба | |
| 86 | Ш***6 | Шайба | |
| 88 | Ш***6 | Шайба | |
| 89 | Ш***6 | Шайба | |
| 90 | Ш***6 | Шайба | |
| 91 | Ш***6 | Шайба | |
| 92 | Ш***6 | Шайба | |
| 94 | М***р | Масленка | |
| 122 | 9***1 | Опорно - поворотный круг | |
| 127 | Ш***т | Шплинт | |
| 128 | Ф***1 | Катафот круглый красный | |
| 130 | З***й | Замок навесной | |
| 131 | 2***9 | Болт каталожный номер | |
| 132 | 2***9 | Гайка каталожный номер | |
| 133 | В***5 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
