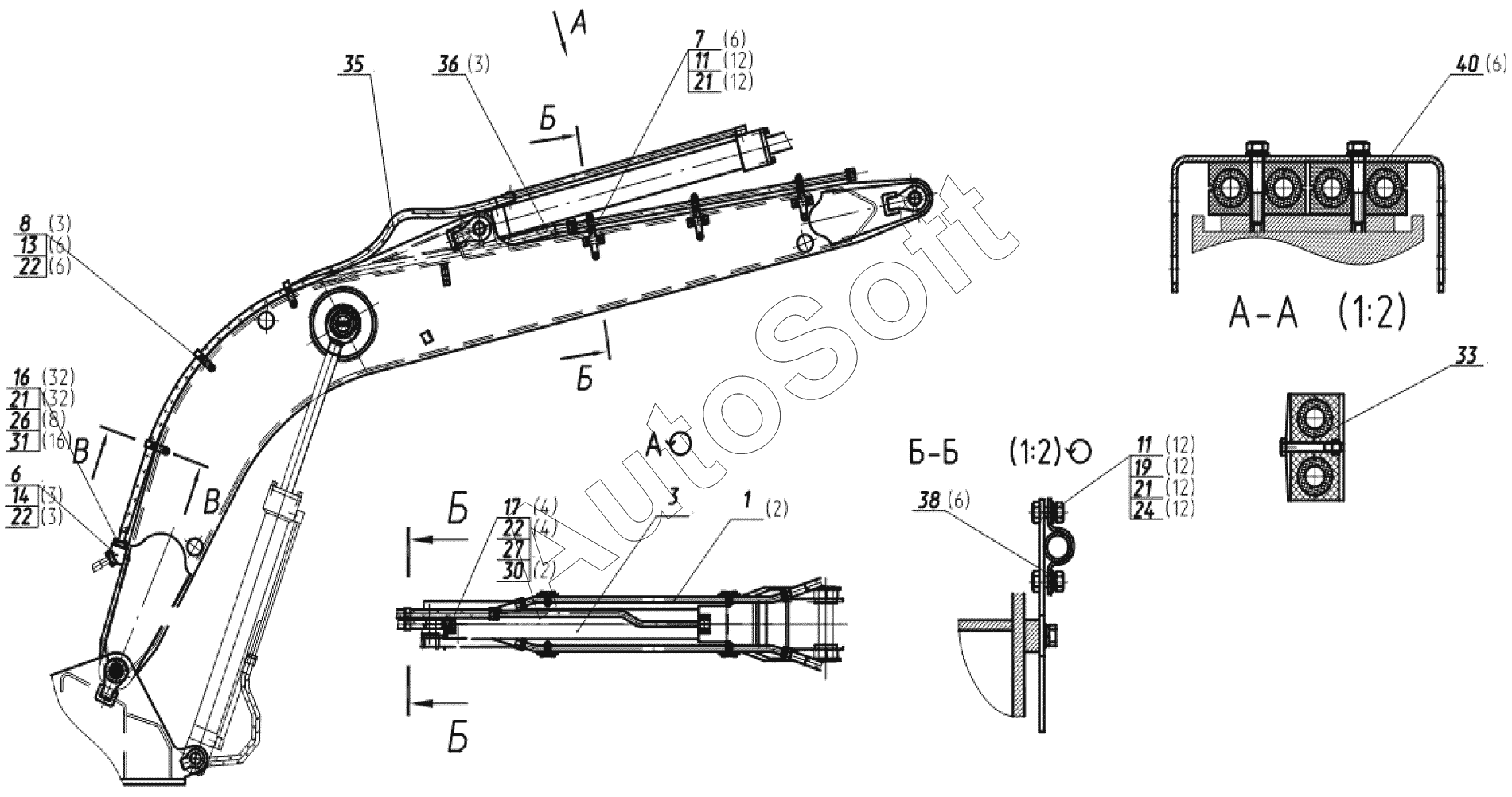

Каталог запасных частей к технике: ЭКСМАШ E195A (2016.2). Трубопроводы стрелы в сборе с гидроцилиндром 3523-00-81.30.000
21
21
21
38
36
35
40
33
31
30
27
26
24
22
22
22
19
17
16
14
13
11
11
8
7
6
3
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-00-81.30.000 | 3***0 | Трубопроводы стрелы в сборе с гидроцилиндром | |
| 1 | 3***0 | Трубопровод | |
| 3 | 3***0 | Гидроцилиндр рукояти с трубопроводами | |
| 6 | 1***1 | Плита | |
| 7 | 3***2 | Кронштейн | |
| 8 | 3***0 | Кронштейн | |
| 11 | Б***6 | Болт | |
| 13 | Б***6 | Болт | |
| 14 | Б***6 | Болт | |
| 16 | В***6 | Винт | |
| 17 | В***6 | Винт | |
| 19 | Г***6 | Гайка | |
| 21 | Ш***6 | Шайба | |
| 22 | Ш***6 | Шайба | |
| 24 | Ш***6 | Шайба | |
| 26 | К***3 | Кольцо | |
| 27 | К***3 | Кольцо | |
| 30 | D***M | Полуфланец | |
| 31 | D***U | Полуфланец | |
| 33 | 5***0 | Двойной зажим в сборе | |
| 35 | С***й | Седельный зажим стальной | |
| 36 | Р***Д | РВД | |
| 38 | Р***Д | РВД | |
| 40 | 5***H | Тело зажимы |
