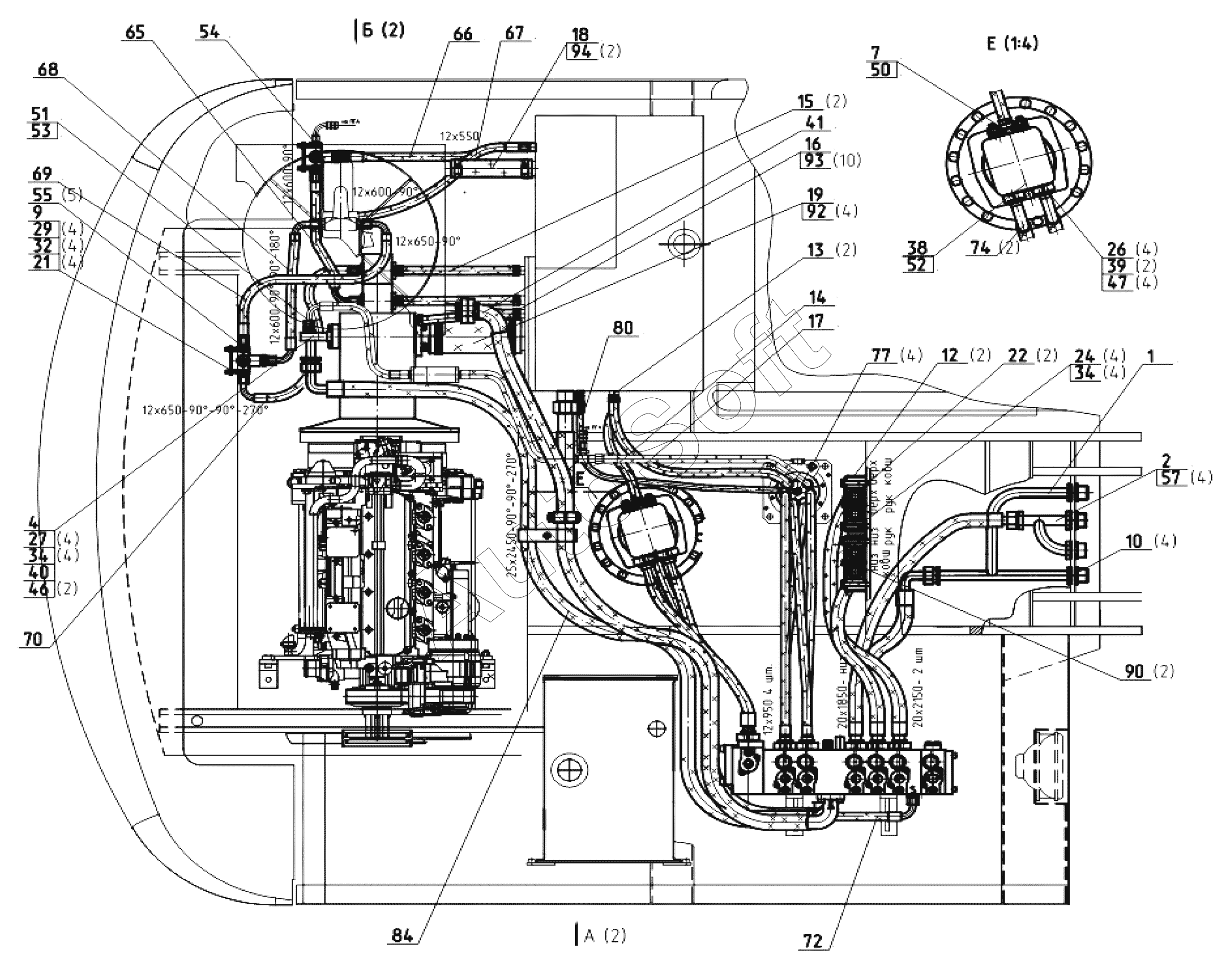

Каталог запасных частей к технике: ЭКСМАШ E195A (2016.2). Трубопроводы на поворотной платформе 3523-00-41.00.000
54
69
68
67
66
65
57
70
53
52
50
47
46
41
40
72
74
77
84
90
92
93
94
12
19
18
17
16
15
14
13
21
10
9
7
4
2
1
3523-00-41.00.000
22
24
26
27
29
32
34
34
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-00-41.00.000 | 3***0 | Трубопроводы на поворотной платформе | |
| 1 | 3***0 | Трубопровод | |
| 2 | 3***0 | Трубопровод | |
| 4 | 3***0 | Фланец | |
| 7 | 1***4 | Штуцер | |
| 9 | 3***1 | Кронштейн | |
| 10 | 3***9 | Шайба | |
| 11 | 1***1 | Штуцер | |
| 12 | 3***4 | Планка прижимная | |
| 13 | 1***5 | Штуцер | |
| 14 | Р***6 | Рукав | |
| 15 | Р***6 | Рукав | |
| 16 | Р***6 | Рукав | |
| 17 | Р***6 | Рукав | |
| 18 | Р***6 | Рукав | |
| 19 | Р***9 | Рукав | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 26 | В***6 | Винт | |
| 27 | В***6 | Винт | |
| 28 | Г***6 | Гайка | |
| 29 | Г***6 | Гайка | |
| 30 | Г***6 | Гайка | |
| 31 | Ш***6 | Шайба | |
| 32 | Ш***6 | Шайба | |
| 33 | Ш***6 | Шайба | |
| 34 | Ш***6 | Шайба | |
| 36 | Ш***6 | Шайба | |
| 38 | К***3 | Кольцо | |
| 39 | К***3 | Кольцо | |
| 40 | К***3 | Кольцо | |
| 41 | К***3 | Кольцо | |
| 44 | D***O | Полуфланец | |
| 46 | D***O | Полуфланец | |
| 47 | D***U | Полуфланец | |
| 50 | 1***O | Уплотнение | |
| 52 | 1***t | Адаптер | |
| 53 | 1***t | Адаптер | |
| 54 | 1***t | Адаптер | |
| 57 | 1***t | Адаптер | |
| 59 | V***0 | Гидроклапан давления | |
| 63 | 5***0 | Двойной зажим в сборе | |
| 65 | Р***Д | РВД | |
| 66 | Р***Д | РВД | |
| 67 | Р***Д | РВД | |
| 68 | Р***Д | РВД | |
| 69 | Р***Д | РВД | |
| 70 | Р***Д | РВД | |
| 72 | Р***Д | РВД | |
| 74 | Р***Д | РВД | |
| 77 | Р***Д | РВД | |
| 82 | Р***Д | РВД | |
| 83 | Р***Д | РВД | |
| 84 | Р***Д | РВД | |
| 85 | Р***Д | РВД | |
| 86 | Р***Д | РВД | |
| 87 | Р***Д | РВД | |
| 88 | Р***Д | РВД | |
| 90 | 5***H | Тело зажимы | |
| 91 | S***2 | Планка приварная | |
| 92 | 8***2 | Хомут | |
| 93 | 1***1 | Хомут | |
| 94 | 3***1 | Хомут |
