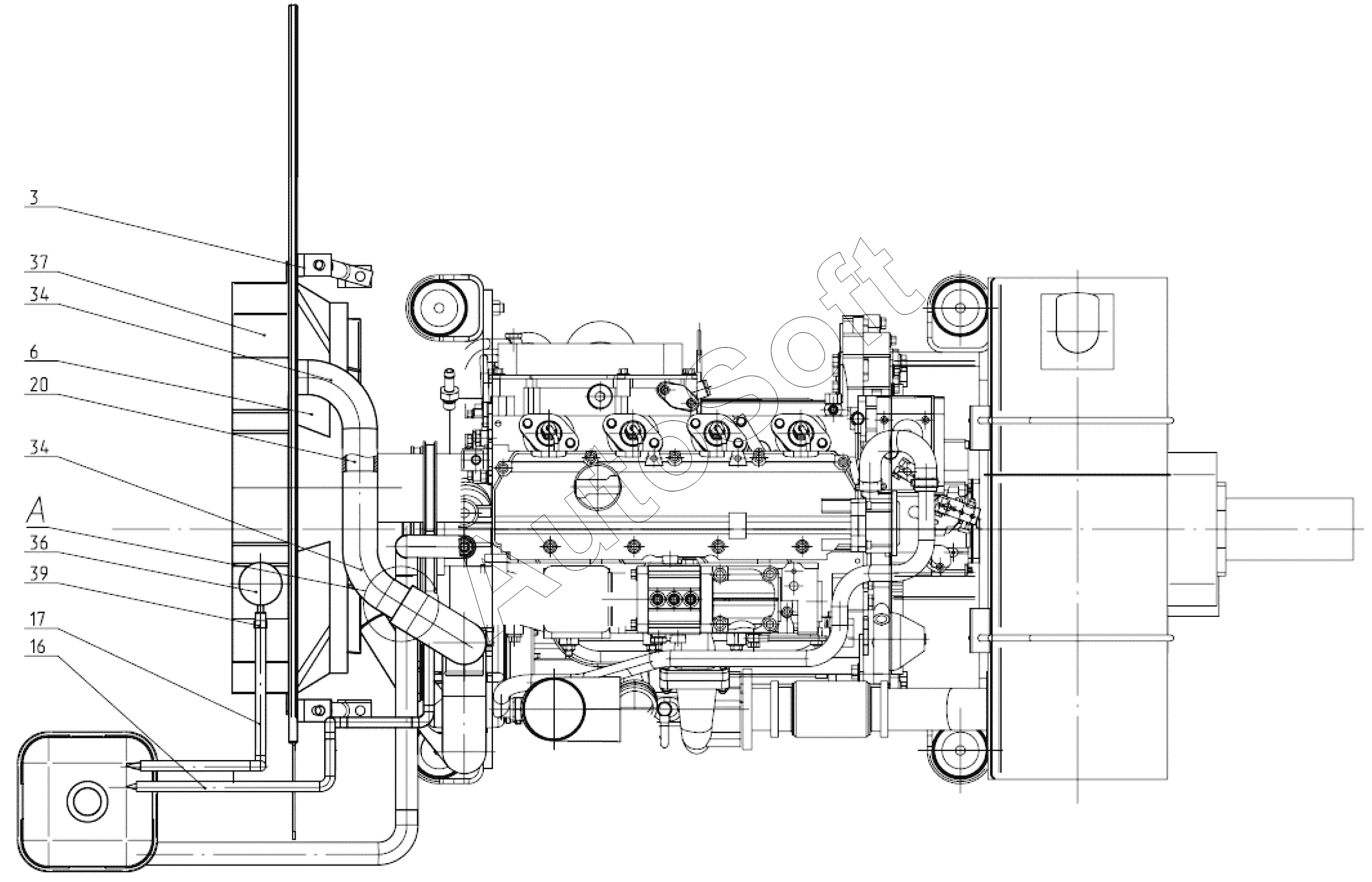

Каталог запасных частей к технике: ЭКСМАШ ЭОВ-3523 (2016). Установка радиатора 130-00-28.06.000
3
6
16
17
20
34
34
36
37
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-00-28.06.000 | 1***0 | Установка радиатора | |
| Болт М12-6gx60.88.35Х.016 | Б***6 | Болт | |
| 1 | 1***0 | Растяжка | |
| 2 | 1***0 | Кронштейн | |
| 3 | 1***0 | Кронштейн | |
| 6 | 1***1 | Диффузор | |
| 9 | 1***3 | Втулка | |
| 10 | 1***4 | Шайба | |
| 11 | 1***5 | Прокладка | |
| 12 | 1***6 | Перегородка | |
| 13 | 1***9 | Втулка | |
| 14 | 1***1 | Уплотнитель резиновый армированный | |
| 15 | 1***2 | Рукав 18x27-1.6 | |
| 16 | 1***3 | Рукава 6.3 II | |
| 17 | 1***4 | Рукава 6.3 II | |
| 20 | 1***1 | Втулка | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Г***6 | Гайка | |
| 26 | Г***6 | Гайка | |
| 27 | Г***6 | Гайка | |
| 28 | Ш***6 | Шайба | |
| 29 | Ш***6 | Шайба | |
| 30 | Ш***6 | Шайба | |
| 33 | 3***5 | Бачок расширительный 3302-2705 | |
| 34 | Г***2 | Патрубок | |
| 35 | П***а | Пробка бачка | |
| 36 | П***а | Пробка радиатора | |
| 37 | 3***1 | Радиатор водяной 314-02-1301010-31 | |
| 38 | 5***0 | Шланг 52-1101070 | |
| 39 | 8***1 | Хомут | |
| 40 | 2***1 | Хомут | |
| 41 | 3***1 | Хомут | |
| 42 | 5***1 | Хомут |
