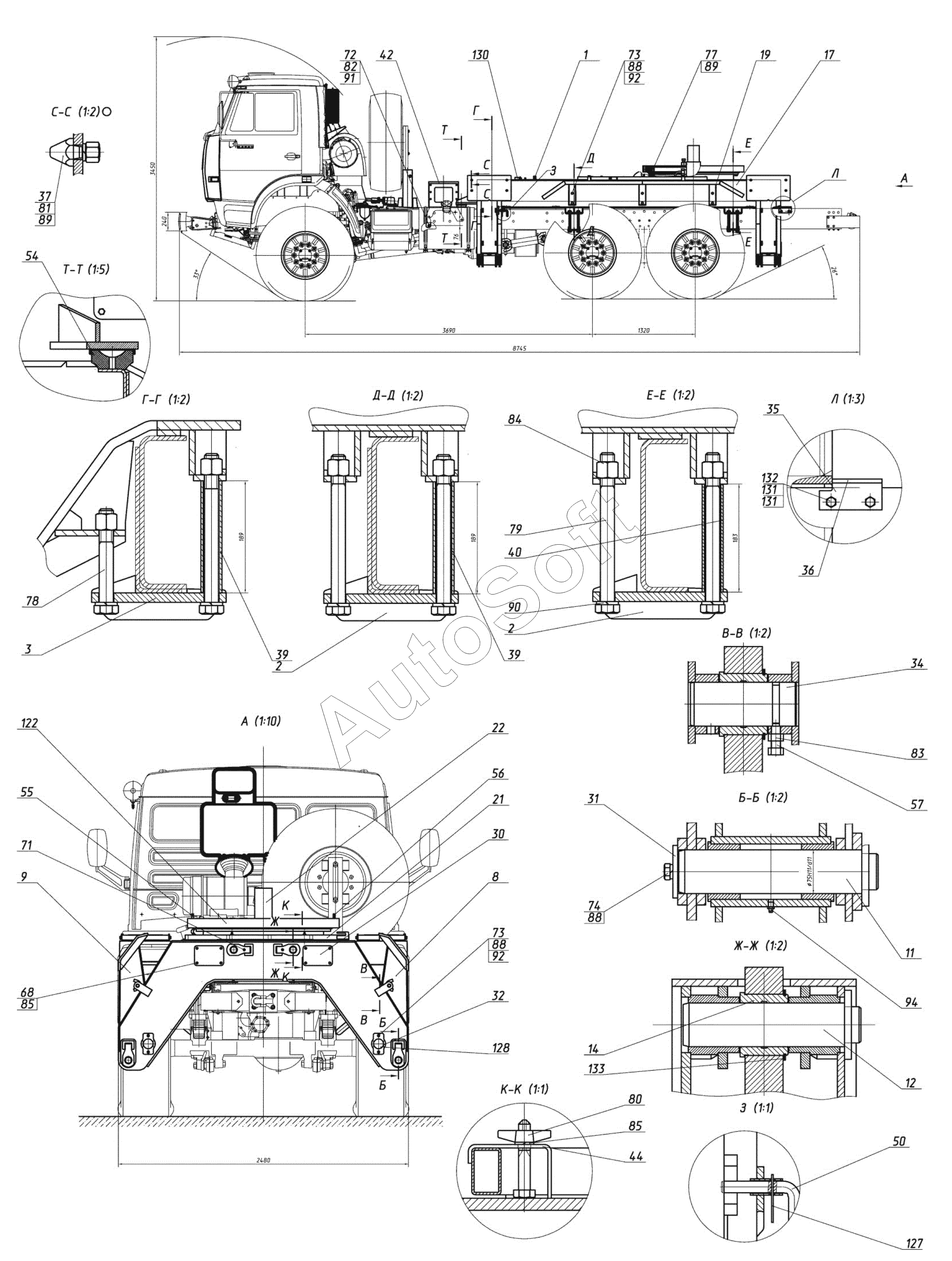

Каталог запасных частей к технике: ЭКСМАШ ЭОВ-3523 (2016). Установка рамы накладной 3523-02-50.00.000
1
2
2
3
8
9
11
12
14
17
19
21
22
30
31
32
34
35
36
37
39
39
40
42
44
50
54
55
56
57
68
71
72
73
73
74
77
78
79
80
81
82
83
84
85
85
88
88
88
89
89
90
91
92
92
94
122
127
128
130
131
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-02-50.00.000 | 3***0 | Установка рамы накладной | |
| 1 | 3***0 | Крышка в сборе | |
| 2 | 3***0 | Прижим | |
| 3 | 3***0 | Прижим | |
| 8 | 3***0 | Опоры откидные в сборе | |
| 9 | 3***0 | Опоры откидные в сборе | |
| 11 | 3***0 | Палец | |
| 12 | 3***0 | Палец | |
| 14 | 1***4 | Втулка | |
| 17 | 3***0 | Рама накладная | |
| 19 | 3***0 | Брызговик в сборе | |
| 21 | 1***0 | Лестница | |
| 22 | 3***0 | Гидрооборудование рамы накладной | |
| 30 | 3***1 | Крышка | |
| 31 | 3***2 | Шайба торцевая | |
| 32 | 3***3 | Планка | |
| 34 | 3***5 | Палец | |
| 35 | 3***3 | Уголок | |
| 36 | 3***4 | Лист | |
| 37 | 1***4 | Грунтозацеп | |
| 39 | 3***1 | Проставка | |
| 40 | 3***2 | Проставка | |
| 42 | 3***8 | Кронштейн ящика инструментального | |
| 44 | 1***1 | Прижим | |
| 50 | 1***7 | Стопор | |
| 54 | 1***1 | Амортизатор | |
| 55 | 1***7 | Штифт | |
| 56 | 1***8 | Штифт срезанный | |
| 57 | 1***9 | Винт стопорный | |
| 68 | Б***6 | Болт | |
| 71 | Б***6 | Болт | |
| 72 | Б***6 | Болт | |
| 73 | Б***6 | Болт | |
| 74 | Б***6 | Болт | |
| 77 | Б***6 | Болт | |
| 78 | Б***6 | Болт | |
| 79 | Б***6 | Болт | |
| 80 | Г***6 | Гайка | |
| 81 | Г***6 | Гайка | |
| 82 | Г***6 | Гайка | |
| 83 | Г***6 | Гайка | |
| 84 | Г***6 | Гайка | |
| 85 | Ш***6 | Шайба | |
| 86 | Ш***6 | Шайба | |
| 88 | Ш***6 | Шайба | |
| 89 | Ш***6 | Шайба | |
| 90 | Ш***6 | Шайба | |
| 91 | Ш***6 | Шайба | |
| 92 | Ш***6 | Шайба | |
| 94 | М***р | Масленка | |
| 122 | О***1 | Опорно - поворотный круг | |
| 127 | L***A | Шплинт | |
| 128 | Ф***р | Катафот круглый красный | |
| 130 | З***й | Замок навесной | |
| 131 | 2***9 | Болт каталожный номер | |
| 132 | 2***9 | Гайка каталожный номер | |
| 133 | В***5 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
