Каталог запасных частей к технике: ЭКСМАШ E350WH (2017). Рабочее оборудование
28
22
23
23
24
24
25
31
32
2
3
4
5
6
7
1
14
15
16
17

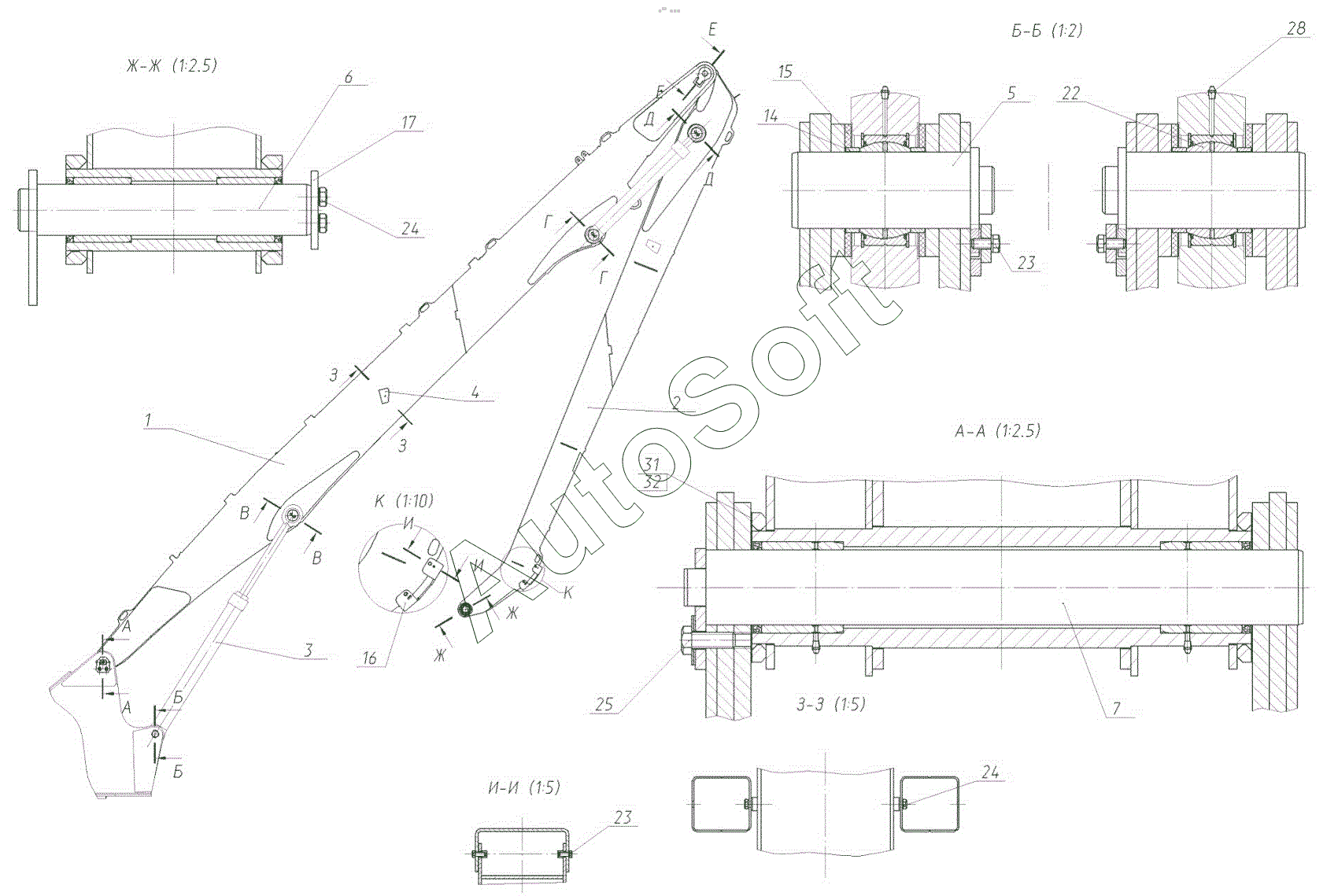

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Стрела в сборе | |
| 2 | 2***0 | Рукоять в сборе | |
| 3 | 2***0 | Гидрооборудование стрелы в сборе с гидроцилиндрами | |
| 4 | 1***0 | Кронштейн фары | |
| 5 | 2***0 | Палец в сборе | |
| 6 | 2***0 | Палец в сборе | |
| 7 | 2***0 | Палец в сборе | |
| 8 | 2***0 | Палец в сборе | |
| 9 | 2***1 | Палец | |
| 10 | 2***2 | Палец | |
| 11 | 1***9 | Пластина прижимная | |
| 12 | 1***2 | Кольцо | |
| 13 | 1***0 | Кольцо | |
| 14 | 3***3 | Кольцо | |
| 15 | 2***1 | Уплотнение | |
| 16 | 2***1 | Защита рукояти | |
| 17 | 2***1 | Шайба упорная | |
| 18 | 2***2 | Шайба упорная | |
| 19 | 2***6 | Шайба регулировочная | |
| 20 | 2***0 | Шайба регулировочная | |
| 21 | 2***8 | Подшипник | |
| 22 | 2***4 | Подшипник | |
| 23 | 2***0 | Шайба клиновая | |
| 24 | 2***5 | Шайба клиновая | |
| 25 | 2***9 | Шайба клиновая | |
| 26 | 1***2 | Уплотнение подшипника шарнирного | |
| 27 | 1***5 | Уплотнение подшипника шарнирного | |
| 28 | 2***6 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 29 | 2***7 | Кольцо фиксирующее | |
| 30 | 2***8 | Кольцо фиксирующее | |
| 31 | 2***4 | Шайба регулировочная | |
| 32 | 2***5 | Шайба регулировочная | |
| 33 | 2***3 | Полукольцо | |
| 34 | 2***4 | Крышка | |
| 35 | 2***6 | Кольцо | |
| 36 | 2***7 | Проставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
