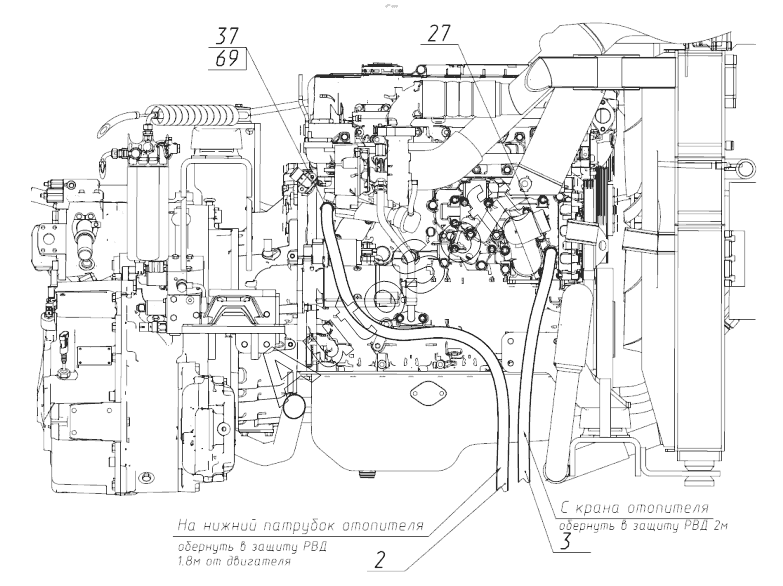

Каталог запасных частей к технике: ЭКСМАШ TLH 4007-11 (2017). Установка отопителя
2
3
27
69
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Рукав | |
| 2 | 2***9 | Рукав | |
| 3 | 2***0 | Рукав | |
| 4 | 2***1 | Дефлектор | |
| 6 | 2***3 | Крышка салонного фильтра | |
| 7 | 2***7 | Кронштейн испарителя | |
| 8 | 2***5 | Планка прижима кронштейна отопителя | |
| 11 | 2***4 | Саморез по металлу | |
| 12 | 2***3 | Саморез по металлу | |
| 13 | 2***8 | Гайка | |
| 14 | 0***3 | Гайка | |
| 16 | 0***3 | Шайба | |
| 18 | 2***2 | Болт | |
| 19 | 0***7 | Винт | |
| 20 | 0***0 | Гайка | |
| 23 | 2***1 | Манжета переходная | |
| 24 | 2***7 | Отопитель в сборе | |
| 25 | 2***8 | Скоба резиноармированная | |
| 26 | 0***2 | Тройник воздуховода из пластика | |
| 27 | 2***7 | Фитинг для РВД | |
| 28 | 0***3 | Хомут | |
| 29 | 0***7 | Хомут | |
| 30 | 2***2 | Хомут | |
| 31 | 0***4 | Хомут пластиковый | |
| 37 | 2***5 | Адаптер | |
| 40 | 2***0 | Дефлектор вытяжной вентиляции | |
| 43 | 2***2 | Фильтр салонный | |
| 46 | 2***8 | Опора мотора стеклоподъемника | |
| 49 | 2***5 | Патрубок для гофрошланга | |
| 50 | 2***6 | Жалюзи | |
| 53 | 2***8 | Защитная решетка воздухозаборника | |
| 56 | 2***3 | Тройник воздуховода из пластика | |
| 59 | 2***7 | Распределительный клапан | |
| 62 | 2***7 | Поворотный блок управления | |
| 65 | 2***5 | Подложка | |
| 66 | 2***2 | Рукоятка | |
| 69 | 2***1 | Фитинг | |
| 72 | 2***8 | Заглушка пластиковая круглая | |
| 75 | 0***9 | Вибропласт | |
| 78 | 2***4 | Гибкая гофрированная труба | |
| 79 | 2***4 | Гибкая гофрированная труба | |
| 81 | 2***5 | Гибкая гофрированная труба | |
| 82 | 2***5 | Гибкая гофрированная труба | |
| 84 | 2***2 | Защита РВД пластиковая |
