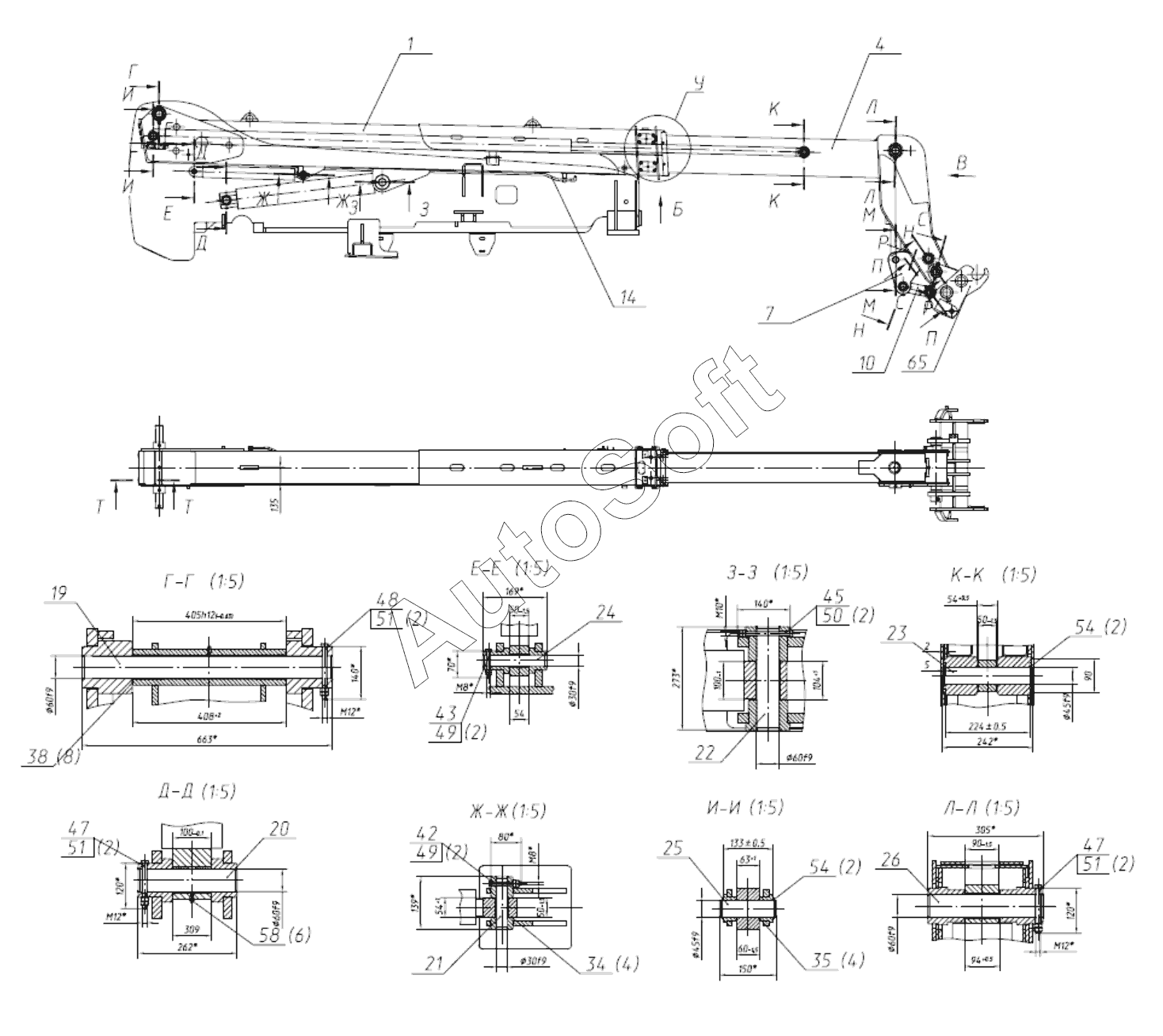

Каталог запасных частей к технике: ЭКСМАШ TLH 4007-11 (2017). Рабочее обрудование (2ух звенный механизм с вылетом от 4187 до 6938 мм.)
1
4
7
10
19
20
21
22
23
24
25
26
34
35
38
42
43
45
47
47
48
49
49
50
51
51
51
54
54
65
14
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950030052 | 2***2 | Пресс-масленка | |
| 1 | 2***4 | Стрела внешняя в сборе | |
| 4 | 2***1 | Стрела выдвижная в сборе | |
| 7 | 2***2 | Дельта в сборе | |
| 10 | 2***3 | Тяга в сборе | |
| 13 | 2***0 | Металлоконструкция кронштейна | |
| 14 | 2***8 | Гидрооборудование стрелы без дивертора | |
| 19 | 2***1 | Палец | |
| 20 | 2***2 | Палец | |
| 21 | 2***3 | Палец | |
| 22 | 2***4 | Палец | |
| 23 | 2***5 | Палец | |
| 24 | 2***6 | Палец | |
| 25 | 2***7 | Палец | |
| 26 | 2***8 | Палец | |
| 27 | 2***9 | Палец | |
| 28 | 2***0 | Палец | |
| 29 | 2***1 | Палец | |
| 30 | 2***2 | Палец | |
| 31 | 2***3 | Крышка | |
| 34 | 2***4 | Шайба регулировочная | |
| 34 | 2***9 | Пластина регулировочная | |
| 35 | 2***5 | Шайба регулировочная | |
| 35 | 2***0 | Пластина регулировочная | |
| 36 | 2***6 | Шайба регулировочная | |
| 37 | 2***7 | Шайба регулировочная | |
| 38 | 2***8 | Шайба регулировочная | |
| 41 | 2***9 | Болт | |
| 42 | 2***7 | Болт | |
| 43 | 2***7 | Болт | |
| 44 | 2***6 | Болт | |
| 45 | 2***3 | Болт | |
| 46 | 2***9 | Болт | |
| 47 | 2***4 | Болт | |
| 48 | 2***2 | Болт | |
| 49 | 0***6 | Гайка | |
| 50 | 0***7 | Гайка | |
| 51 | 0***2 | Гайка | |
| 52 | 0***4 | Шайба | |
| 53 | 0***6 | Шайба | |
| 54 | 2***8 | Кольцо | |
| 55 | 2***0 | Болт | |
| 56 | 2***6 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 57 | 0***3 | Масленка | |
| 59 | 2***1 | Шайба | |
| 62 | 2***0 | Элемент грязезащитный | |
| 63 | 2***9 | Элемент грязезащитный | |
| 65 | 2***2 | Квик-каплер механический |
