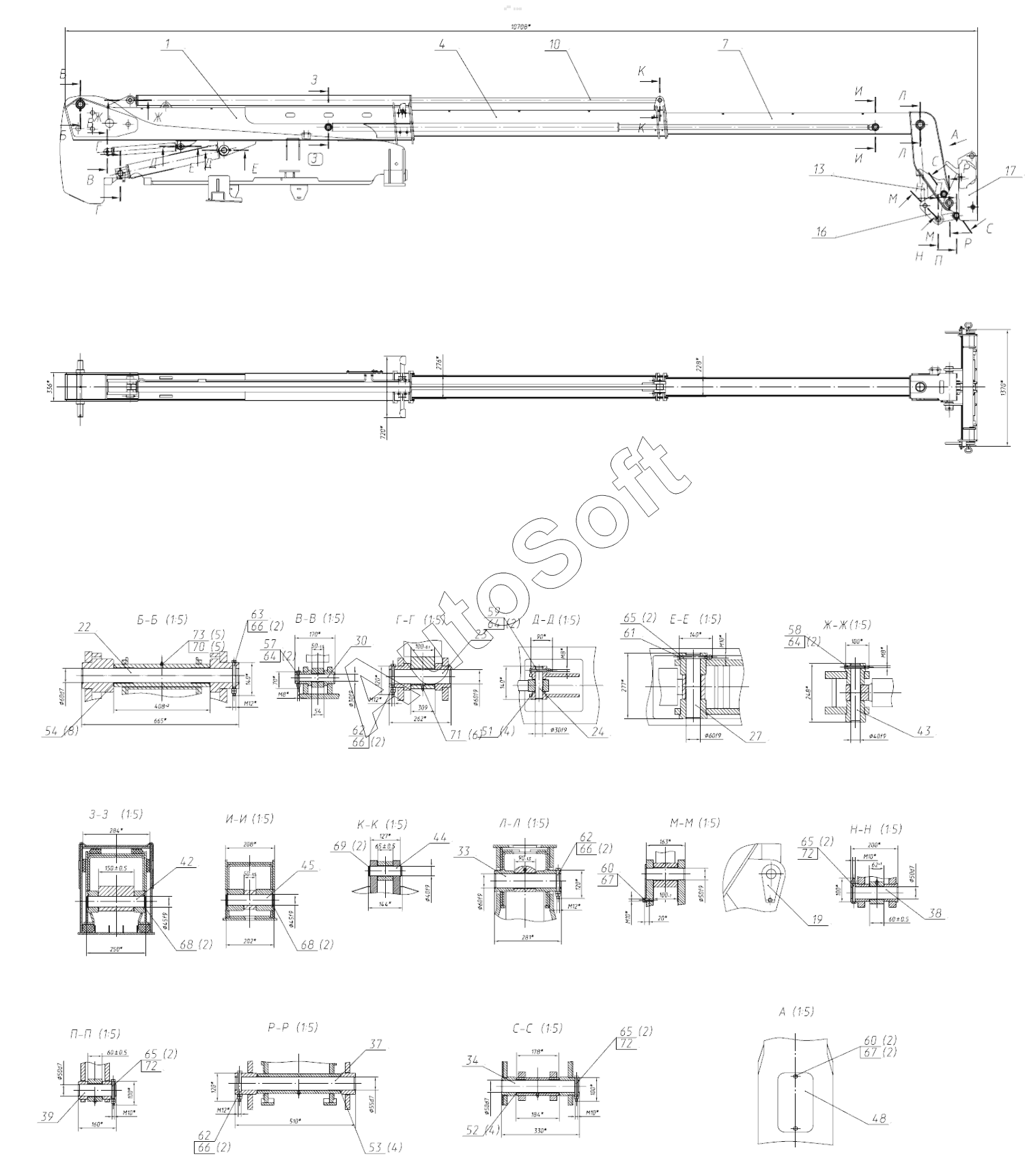

Каталог запасных частей к технике: ЭКСМАШ TLH 4007-11 (2017). 00-80.00.000 Рабочее обрудование 3х секционное
00-80.00.000
1
4
7
10
13
16
19
22
23
24
27
30
33
34
37
38
39
42
43
44
45
48
51
52
53
54
57
58
60
60
61
62
62
62
63
64
64
64
65
65
65
65
66
66
66
66
67
67
68
68
69
73
70
71
72
72
72
17
26950014073
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00-80.00.000 | 0***0 | Рабочее обрудование 3х секционное | |
| 26950014073 | 2***3 | Пробка | |
| 1 | 2***9 | I_ая секция в сборе | |
| 4 | 2***0 | II_ая секция в сборе | |
| 7 | 2***6 | III_яя секция в сборе | |
| 10 | 2***9 | Гидрооборудование трех секционной стрелы без дивертора | |
| 13 | 2***3 | Тяга в сборе | |
| 16 | 2***7 | Дельта в сборе | |
| 17 | 2***2 | Квик-каплер механический | |
| 19 | 2***0 | Палец в сборе | |
| 22 | 2***1 | Палец | |
| 23 | 2***2 | Палец | |
| 24 | 2***3 | Палец | |
| 27 | 2***0 | Палец | |
| 30 | 2***6 | Палец | |
| 33 | 2***1 | Палец | |
| 34 | 2***2 | Палец | |
| 37 | 2***0 | Палец | |
| 38 | 2***1 | Палец | |
| 39 | 2***2 | Палец | |
| 42 | 2***3 | Палец | |
| 43 | 2***4 | Палец | |
| 44 | 2***5 | Палец | |
| 45 | 2***6 | Палец | |
| 46 | 2***7 | Пластина регулировочная | |
| 47 | 2***6 | Пластина регулировочная | |
| 48 | 2***3 | Крышка | |
| 49 | 2***8 | Пластина регулировочная | |
| 51 | 2***4 | Шайба регулировочная | |
| 52 | 2***6 | Шайба регулировочная | |
| 53 | 2***7 | Шайба регулировочная | |
| 54 | 2***8 | Шайба регулировочная | |
| 57 | 2***7 | Болт | |
| 58 | 2***7 | Болт | |
| 60 | 2***6 | Болт | |
| 61 | 2***3 | Болт | |
| 62 | 2***4 | Болт | |
| 63 | 2***2 | Болт | |
| 64 | 0***6 | Гайка | |
| 65 | 0***7 | Гайка | |
| 66 | 0***2 | Гайка | |
| 67 | 0***6 | Шайба | |
| 68 | 2***8 | Кольцо | |
| 69 | 2***9 | Кольцо | |
| 70 | 0***3 | Масленка | |
| 71 | 2***2 | Пресс-масленка | |
| 72 | 2***2 | Болт | |
| 73 | 2***6 | Колпачок с язычком-фиксатором для пресс-масленок |
