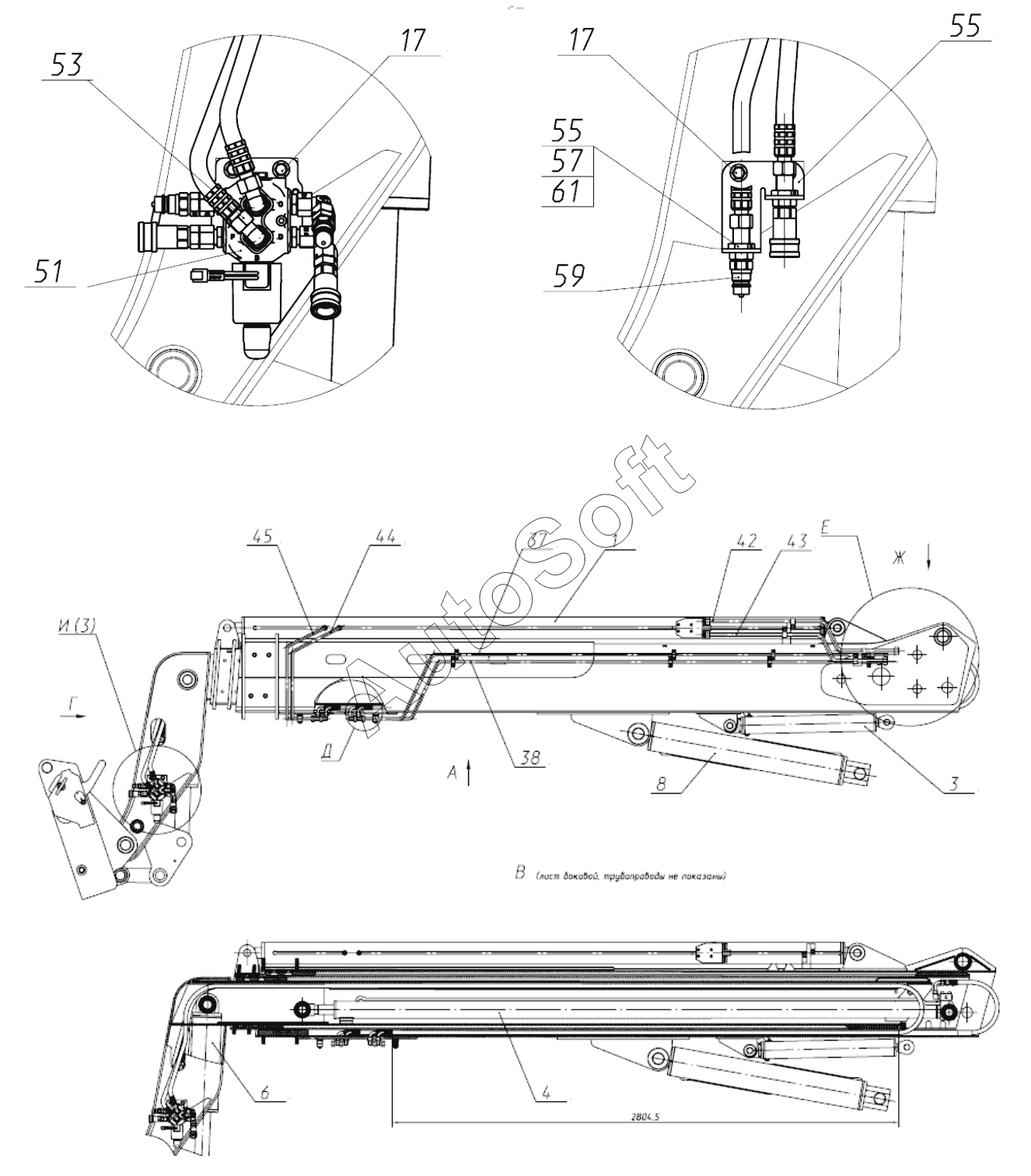

Каталог запасных частей к технике: ЭКСМАШ TLH 4007-11 (2017). 3510-00-81.00.000-01 Гидрооборудование трех секционной стрелы без дивертора (с БРС)
1
3
4
6
8
17
17
37
38
42
43
44
45
02110000604
55
55
57
59
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02110000604 | 0***4 | Хомут пластиковый | |
| 3510-00-81.00.000-01 | 3***1 | Гидрооборудование трех секционной стрелы без дивертора | |
| 1 | 2***2 | Гидроцилиндр телескопический наружный в сборе | |
| 3 | 2***3 | Гидроцилиндр компенсационный в сборе | |
| 4 | 2***4 | Гидроцилиндр телескопический внутренний в сборе | |
| 6 | 2***4 | Гидроцилиндр наклона в сборе | |
| 8 | 2***7 | Гидроцилиндр стрелоподъемнный в сборе | |
| 11 | 2***4 | Планка регулировочная | |
| 12 | 2***5 | Планка регулировочная | |
| 13 | 2***6 | Планка регулировочная | |
| 15 | 2***3 | Болт | |
| 16 | 2***4 | Болт | |
| 17 | 2***4 | Болт | |
| 18 | 2***5 | Болт | |
| 21 | 2***3 | Двойной зажим в сборе | |
| 22 | 2***5 | Седельный зажим стальной | |
| 23 | 2***8 | Седельный зажим стальной | |
| 24 | 2***3 | Зажим в сборе | |
| 29 | 2***0 | Адаптер | |
| 30 | 2***5 | Адаптер | |
| 31 | 2***3 | Адаптер | |
| 33 | 0***0 | РВД | |
| 35 | 2***3 | Трубопровод | |
| 36 | 2***4 | Трубопровод | |
| 37 | 2***5 | Трубопровод | |
| 38 | 2***6 | Трубопровод | |
| 39 | 2***7 | Трубопровод | |
| 41 | 2***8 | Трубопровод | |
| 42 | 2***6 | Трубопровод | |
| 43 | 2***7 | Трубопровод | |
| 44 | 2***3 | Трубопровод | |
| 45 | 2***4 | Трубопровод | |
| 46 | 2***1 | Рукав гидроцилиндра наклона | |
| 47 | 2***2 | Рукав дивертора | |
| 48 | 2***3 | Рукав выдвижения стрелы | |
| 55 | 2***7 | Кронштейн | |
| 57 | 2***7 | Штуцер | |
| 58 | 0***0 | Адаптер | |
| 59 | 2***3 | Соединение быстроразъёмное | |
| 61 | 2***0 | Уплотнение |
