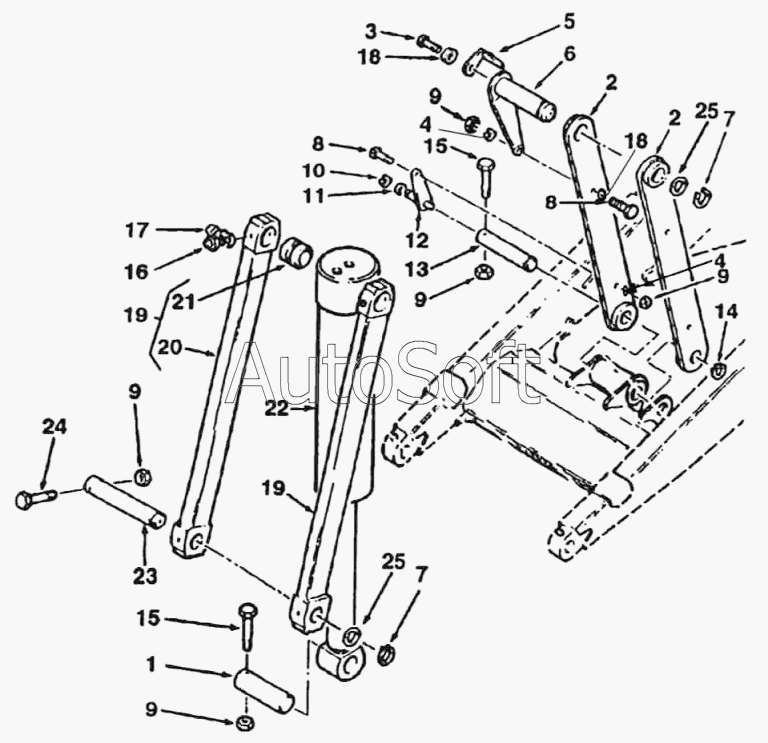

Каталог запасных частей к технике: RM-Terex TLB-815 (2010). Погрузочное оборудование - соединения
13
25
25
24
23
22
21
20
19
19
18
18
17
16
15
15
14
1
12
11
10
9
9
9
9
9
8
8
7
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Палец цилиндра ковша погрузчика | |
| 2 | 3***3 | Тяга в сборе | |
| 3 | 3***1 | Винт | |
| 4 | 3***1 | Шайба | |
| 5 | 3***1 | Указатель угла ковша погрузочного | |
| 6 | 3***4 | Палец WA | |
| 7 | 3***1 | Пружинное кольцо | |
| 8 | 3***1 | Винт | |
| 9 | 1***1 | Гайка | |
| 10 | 3***1 | Пружинное кольцо высокой прочности | |
| 11 | 3***1 | Шайба | |
| 12 | 3***3 | Шарнир W/A | |
| 13 | 3***5 | Штифт | |
| 14 | 3***1 | Наружное пружинное кольцо | |
| 15 | 3***1 | Винт | |
| 16 | 3***1 | Масленка | |
| 17 | 3***2 | Крышка | |
| 18 | 3***1 | Шайба | |
| 19 | 6***1 | Шарнир | |
| 20 | 6***1 | Связь | |
| 21 | 3***1 | Втулка | |
| 22 | 1***7 | Цилиндр управления ковша погрузочного | |
| 23 | 3***5 | Палец | |
| 24 | 3***1 | Винт | |
| 25 | 1***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
