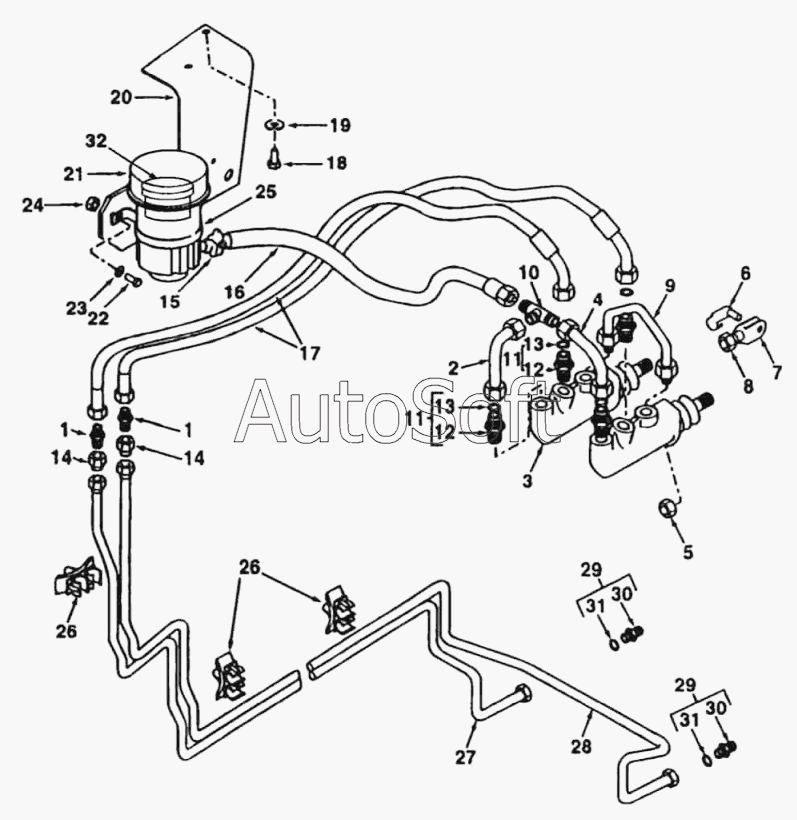

Каталог запасных частей к технике: RM-Terex TLB-815 (2010). Схема тормоза, 2 ведущих колеса
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Муфта крепления трубки к перегородке | |
| 2 | 6***1 | Труба в сборе правая | |
| 3 | 1***1 | Цилиндр тормозов главный | |
| 4 | 6***1 | Труба в сборе | |
| 5 | 3***1 | Гайка | |
| 6 | 1***8 | Шплинтуемый палец тяги | |
| 7 | 3***1 | Проушина | |
| 8 | 3***1 | Гайка | |
| 9 | 6***1 | Труба в сборе | |
| 10 | 3***1 | Тройник | |
| 11 | 3***1 | Соединитель в сборе | |
| 12 | С***ь | Соединитель | |
| 13 | 3***1 | Кольцевое уплотнение | |
| 14 | 3***1 | Гайка | |
| 15 | 3***1 | Зажим | |
| 16 | 1***3 | Рукав в сборе | |
| 17 | 6***1 | Тормозной шланг в сборе | |
| 18 | 3***1 | Болт | |
| 19 | 3***1 | Шайба | |
| 20 | 1***0 | Кронштейн | |
| 21 | 1***9 | Крышка бочка | |
| 22 | 3***1 | Болт | |
| 23 | 3***1 | Шайба | |
| 24 | 1***1 | Гайка | |
| 25 | 6***1 | Кронштейн | |
| 26 | 1***8 | Хомут трубки | |
| 27 | 6***1 | Трубка ASM правая | |
| 28 | 6***1 | Трубка ASM левая | |
| 29 | 6***1 | Штуцер с кольцом | |
| 30 | С***ь | Соединитель | |
| 31 | 8***1 | Кольцевое уплотнение | |
| 32 | 1***8 | Фильтр |
