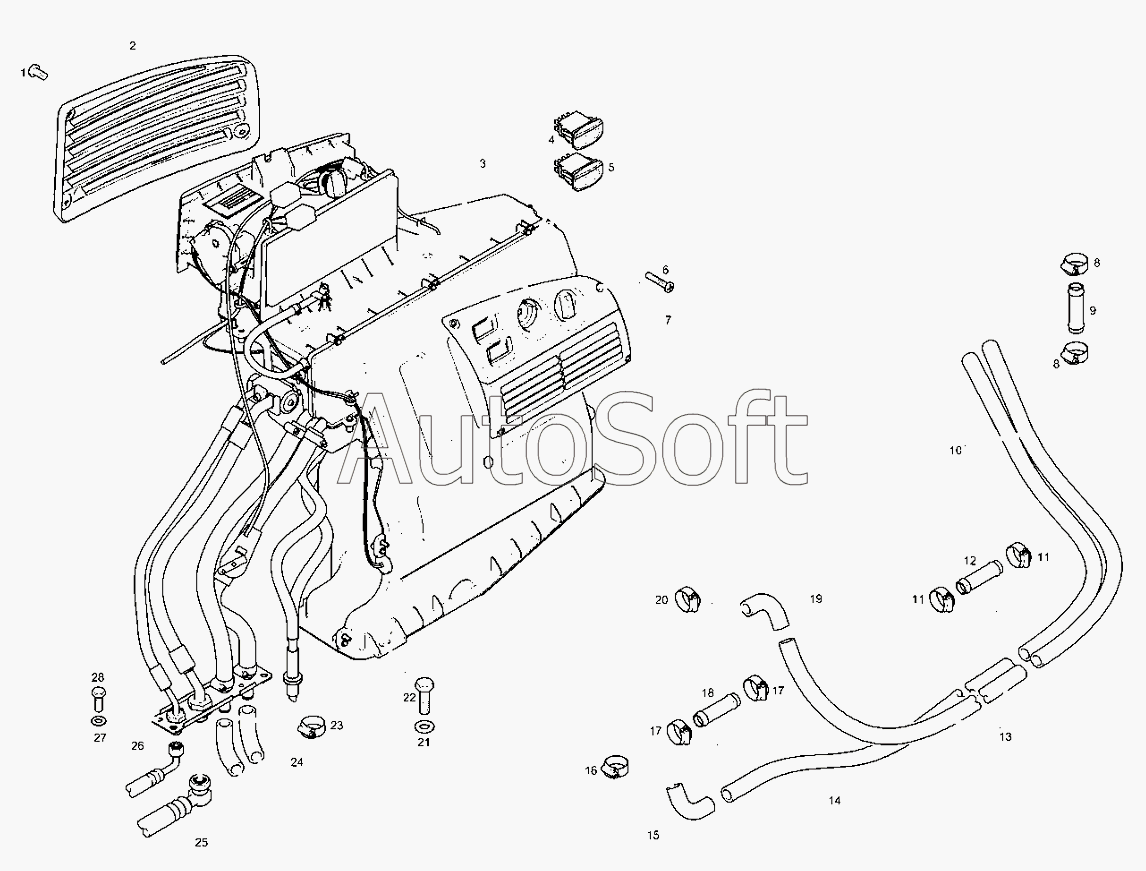

Каталог запасных частей к технике: RM-Terex TLB-840 (2010). Отопитель - Кабина - с кондиционером
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***9 | Винт с полукруглой головкой М6х12 | |
| 2 | Т***0 | Крышка фильтра | |
| 3 | Т***5 | Отопитель и кондиционер в сборе | |
| 4 | Т***9 | Переключатель - Кондиционер | |
| 5 | Т***8 | Переключатель - Рециркуляция воздуха | |
| 6 | 3***1 | Винт | |
| 7 | Т***6 | Панель управления в сборе | |
| 8 | 3***1 | Зажим патрубка 16/25 | |
| 9 | 3***1 | Соединительная трубка 5/8 | |
| 10 | Т***5 | Патрубок отопителя | |
| 11 | 3***1 | Зажим патрубка 16/25 | |
| 12 | 3***1 | Соединительная трубка 5/8 | |
| 13 | Т***7 | Патрубок отопителя | |
| 14 | Т***8 | Патрубок отопителя | |
| 15 | 6***1 | Колено - Резиновое | |
| 16 | 3***1 | Зажим патрубка 16/25 | |
| 17 | 3***1 | Зажим патрубка 16/25 | |
| 18 | 3***1 | Соединительная трубка 5/8 | |
| 19 | 6***1 | Колено - Резиновое | |
| 20 | 3***1 | Зажим патрубка 16/25 | |
| 21 | 3***1 | Шайба М8-17-1 Zwеl | |
| 22 | 3***1 | Болт | |
| 23 | 3***1 | Зажим патрубка 16/25 | |
| 24 | 6***1 | Колено - Резиновое | |
| 25 | Т***3 | Патрубок в сборе - От компрессора к порту S | |
| 26 | Т***4 | Патрубок в сборе - От осушителя к блоку кондиционера | |
| 27 | 3***1 | Шайба | |
| 28 | 3***1 | Винт |
