Каталог запасных частей к технике: RM-Terex TLB-840 (2010). Гидравлика погрузчика - С разрывным патрубком - Ковш Мр 7 в 1 - Цилиндр ковша
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40

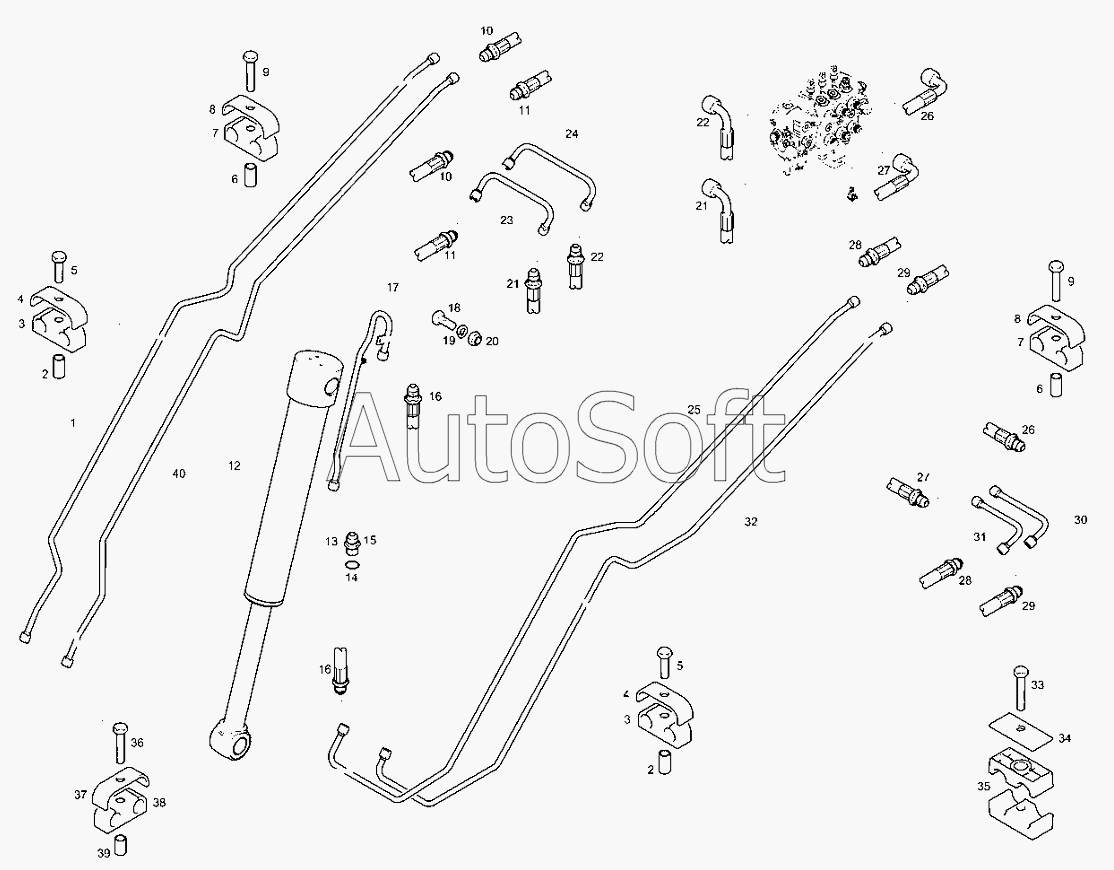

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Трубка в сборе 7 х 1 - Re | |
| 2 | 6***1 | Втулка зажима | |
| 3 | 6***1 | Резиновая часть зажима | |
| 4 | 6***1 | Зажим хомута | |
| 5 | 3***1 | Болт | |
| 6 | 6***1 | Втулка зажима | |
| 7 | 6***1 | Резиновая часть зажима | |
| 8 | 6***1 | Зажим хомута | |
| 9 | 3***1 | Винт | |
| 10 | 6***1 | Патрубок в комплекте - Ребро для лопаты Не Рычаг погрузчика | |
| 11 | 6***1 | Патрубок в комплекте - Ребро для лопаты Re Рычаг погрузчика | |
| 12 | 6***1 | Цилиндр лопаты | |
| 13 | 8***1 | Разъем 7/8 Jic | |
| 14 | 8***1 | Кольцевое уплотнение | |
| 15 | С***е | Соединение | |
| 16 | 6***1 | Патрубок в комплекте - Цилиндр лопаты Не | |
| 17 | 6***1 | Комплект трубок Цилиндр лопаты - Re | |
| 18 | 3***1 | Болт | |
| 19 | 3***1 | Шайба | |
| 20 | 3***1 | Гайка | |
| 21 | 6***1 | Патрубок в комплекте - Клапан погрузчика 7 в 1 Ребро на конце штока | |
| 22 | 6***1 | Патрубок в комплекте - Клапан погрузчика 7 в 1 Ребро на конце патрубка нагнетания | |
| 23 | 6***1 | Ребро погрузчика в сборе | |
| 24 | 6***1 | Ребро погрузчика в сборе | |
| 25 | 6***1 | Комплект трубок Цилиндр лопаты - Не | |
| 26 | 6***1 | Патрубок в комплекте - Клапан погрузчика для лопаты Ребро на конце патрубка нагнетания | |
| 27 | 6***1 | Патрубок в комплекте - Клапан погрузчика для лопаты Ребро на конце штока | |
| 28 | 6***1 | Патрубок в комплекте - Ребро для лопаты Re Рычаг погрузчика | |
| 29 | 6***1 | Патрубок в комплекте - Ребро для лопаты Не Рычаг погрузчика | |
| 30 | 6***1 | Ребро погрузчика в сборе | |
| 31 | 6***1 | Ребро погрузчика в сборе | |
| 32 | 6***1 | Комплект трубок Цилиндр лопаты - Re | |
| 33 | 3***1 | Винт | |
| 34 | 6***1 | Пластина зажима | |
| 35 | T***4 | Корпус зажима диам. 20 Сглаженное отверстие | |
| 36 | 3***1 | Винт | |
| 37 | 6***1 | Зажим хомута | |
| 38 | 6***1 | Резиновая часть зажима | |
| 39 | 6***1 | Втулка зажима Beugu | |
| 40 | 6***1 | Трубка в сборе 7 х 1 - Не |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
