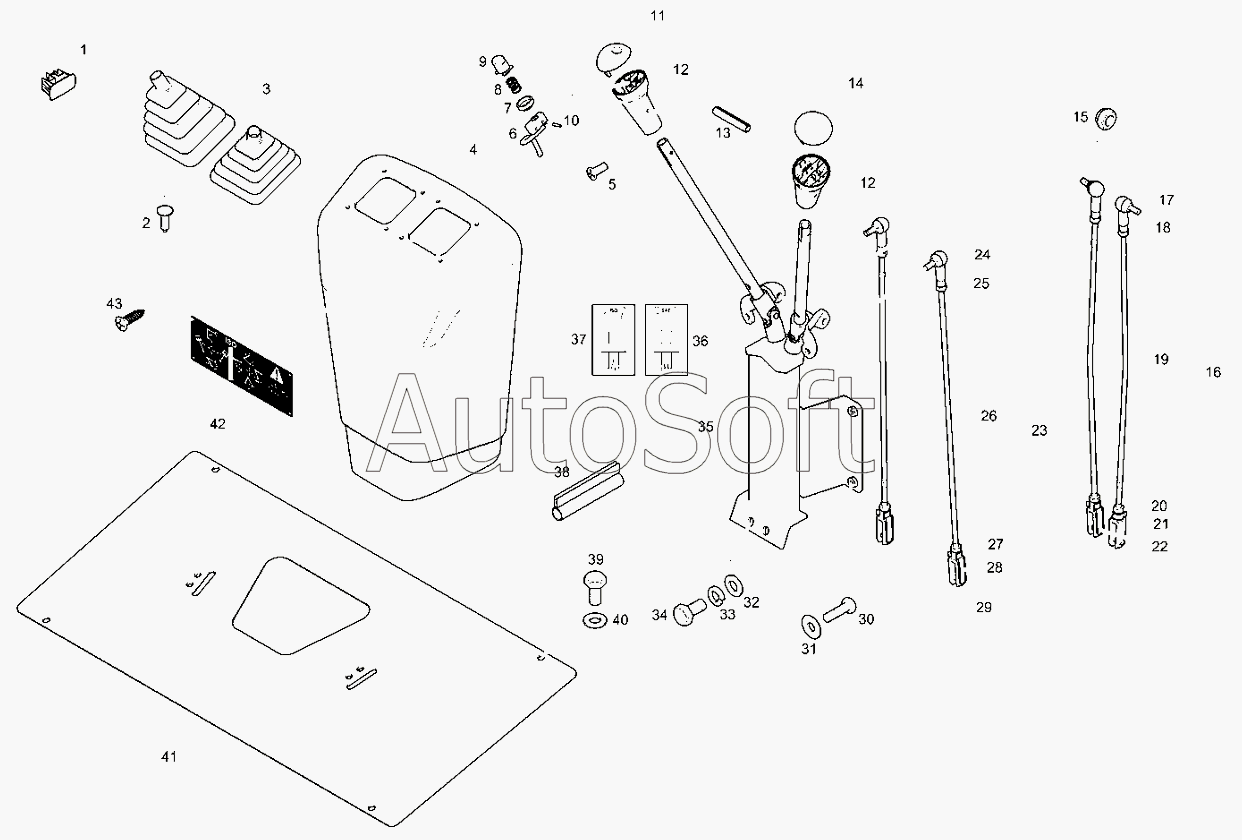

Каталог запасных частей к технике: RM-Terex TLB-840 (2010). Управление рукоятью - ISO или Sae
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Переключатель - заглушка | |
| 2 | 3***З | Защелка, пластиковая - Гофрированный чехол рычага | |
| 3 | Т***1 | Гофрированный чехол - Управление рукоятью | |
| 4 | Т***6 | Литая отделка - Управление рукоятью | |
| 5 | 3***1 | Винт C/Sk 1/4 Длина | |
| 6 | Т***4 | Выключатель в сборе | |
| 7 | 3***1 | Основание поворотного регулятора | |
| 8 | 3***З | Пружина | |
| 9 | 3***4 | Кнопка управления погрузчиком | |
| 10 | 3***З | Параллельный штифт | |
| 11 | Т***8 | Верх поворотного регулятора | |
| 12 | 3***5 | Основание поворотного регулятора | |
| 13 | 3***1 | Цилиндрический штифт | |
| 14 | Т***8 | Верх поворотного регулятора | |
| 15 | 3***1 | Гайка | |
| 16 | Т***4 | Шток в комплекте - Управление рукоятью | |
| 17 | 3***1 | Шаровое соединение М8 | |
| 18 | 3***1 | Гайка | |
| 19 | Т***5 | Шток - Управление рукоятью | |
| 20 | 3***1 | Гайка, шестигранная - М8, левая сторона, резьба | |
| 21 | 3***1 | Шплинт | |
| 22 | 3***1 | Штифт и пружинный зажим | |
| 23 | Т***2 | Шток в комплекте - Управление рукоятью | |
| 24 | 3***1 | Шаровое соединение М8 | |
| 25 | 3***1 | Гайка | |
| 26 | Т***3 | Шток - Управление рукоятью | |
| 27 | 3***1 | Гайка, шестигранная - М8, левая сторона, резьба | |
| 28 | 3***1 | Штифт и пружинный зажим | |
| 29 | 3***1 | Шплинт | |
| 30 | 3***1 | Винт | |
| 31 | 3***1 | Шайба | |
| 32 | 3***1 | Шайба М8-17-1 Zwеl | |
| 33 | 3***1 | Шайба | |
| 34 | 3***1 | Болт | |
| 35 | Т***9 | Управление рукоятью - Механическая часть - Сварная конструкция в сборе | |
| 36 | 6***1 | Наклейка - Конфигурация штока | |
| 37 | 6***1 | Наклейка - Конфигурация штока | |
| 38 | Т***7 | Уплотнение отделки | |
| 39 | 3***1 | Болт | |
| 40 | 3***1 | Шайба М8-17-1 Zwеl | |
| 41 | Т***8 | Задняя сварная пластина пола в комплекте - Механическая часть | |
| 42 | Т***8 | Наклейка - Управление рукоятью - Механическая часть - Iso/Sae Переворачиваемая | |
| 43 | 3***1 | Винт - № 6х16 |
