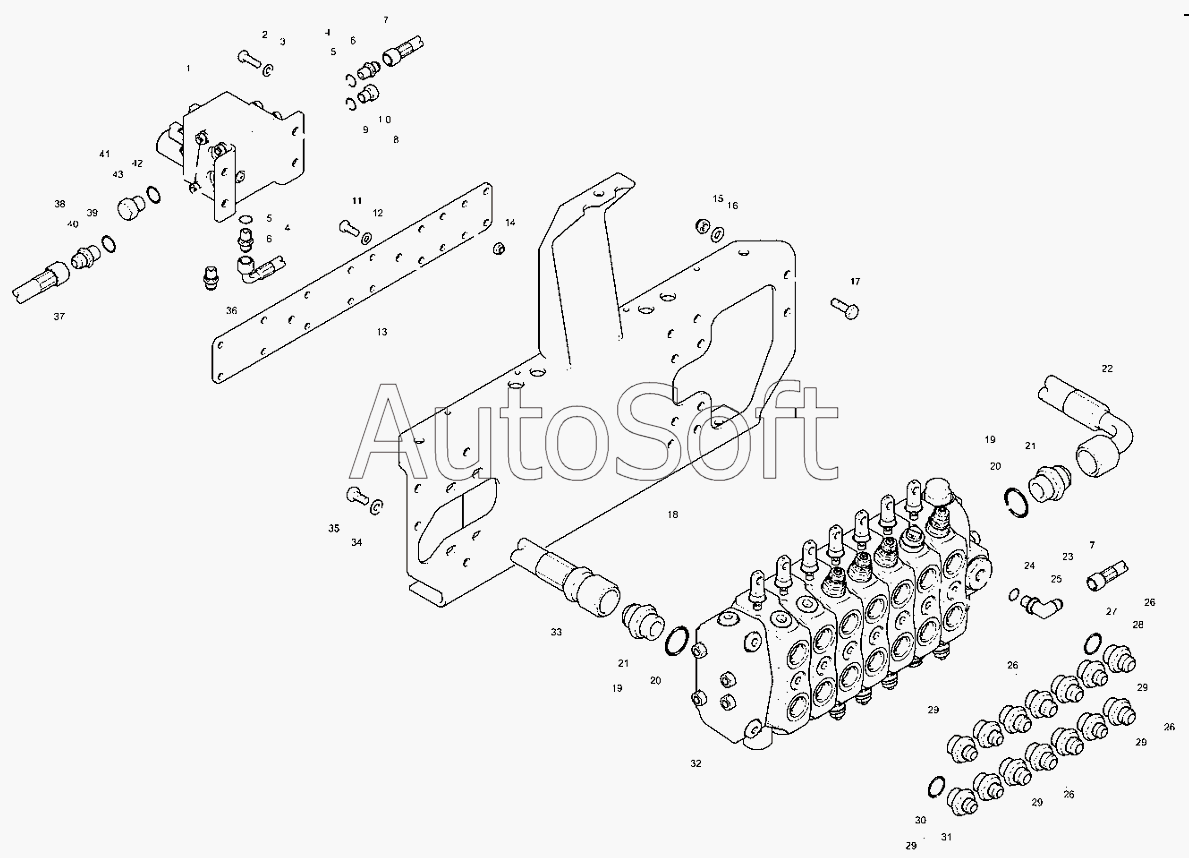

Каталог запасных частей к технике: RM-Terex TLB-840 (2010). Клапан лопаты - с боковым сдвигом - Механическая часть - Стандартная рукоять - без быстрого крепления
33
23
24
25
26
26
26
26
27
28
29
29
29
29
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
4
5
5
6
6
7
7
8
9
10
11
1
13
14
15
16
17
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***6 | Коллектор управления 2 - Ssc+TI | |
| 2 | 3***1 | Болт | |
| 3 | 3***1 | Шайба М8-17-1 Zwеl | |
| 4 | 8***1 | Переходник в сборе | |
| 5 | 8***1 | Кольцевое уплотнение | |
| 6 | С***е | Соединение | |
| 7 | T***7 | Патрубок подачи коллектора управления в сборе | |
| 8 | 8***1 | Заглушка | |
| 9 | 8***1 | Кольцевое уплотнение | |
| 10 | П***а | Пробка | |
| 11 | 3***1 | Болт | |
| 12 | 3***1 | Шайба М8-17-1 Zwеl | |
| 13 | 6***1 | Монтажная пластина коллектора | |
| 14 | 3***1 | Гайка | |
| 15 | 1***1 | Гайка | |
| 16 | 3***1 | Шайба | |
| 17 | 3***1 | Болт | |
| 18 | 6***1 | Канал в сборе | |
| 19 | 8***1 | Переходник в сборе | |
| 20 | 8***1 | Кольцевое уплотнение | |
| 21 | С***е | Соединение | |
| 22 | 6***1 | Комплект шлангов - Клапан подачи экскаватора | |
| 23 | 3***1 | Угольник | |
| 24 | 8***1 | Кольцевое уплотнение | |
| 25 | К***о | Колено | |
| 26 | 3***1 | Разъем, гидравлический прямой, 1 1/16х7/8 | |
| 27 | 8***1 | Кольцевое уплотнение | |
| 28 | С***е | Соединение | |
| 29 | 3***1 | Разъем 1.1/16-3/4 | |
| 30 | 8***1 | Кольцевое уплотнение | |
| 31 | С***е | Соединение | |
| 32 | 6***1 | Катушка механического клапана лопаты | |
| 33 | 6***1 | Комплект шлангов - Емкость клапана экскаватора | |
| 34 | 3***1 | Шайба | |
| 35 | 3***1 | Болт | |
| 36 | 6***1 | Зажим патрубка подачи Ss | |
| 37 | 6***1 | Патрубок в комплекте | |
| 38 | 3***1 | Разъем и уплотнительное кольцо | |
| 39 | 8***1 | Уплотнение | |
| 40 | С***е | Соединение | |
| 41 | 3***1 | Пробка 3/4 | |
| 42 | 8***1 | Кольцевое уплотнение | |
| 43 | С***е | Соединение |
