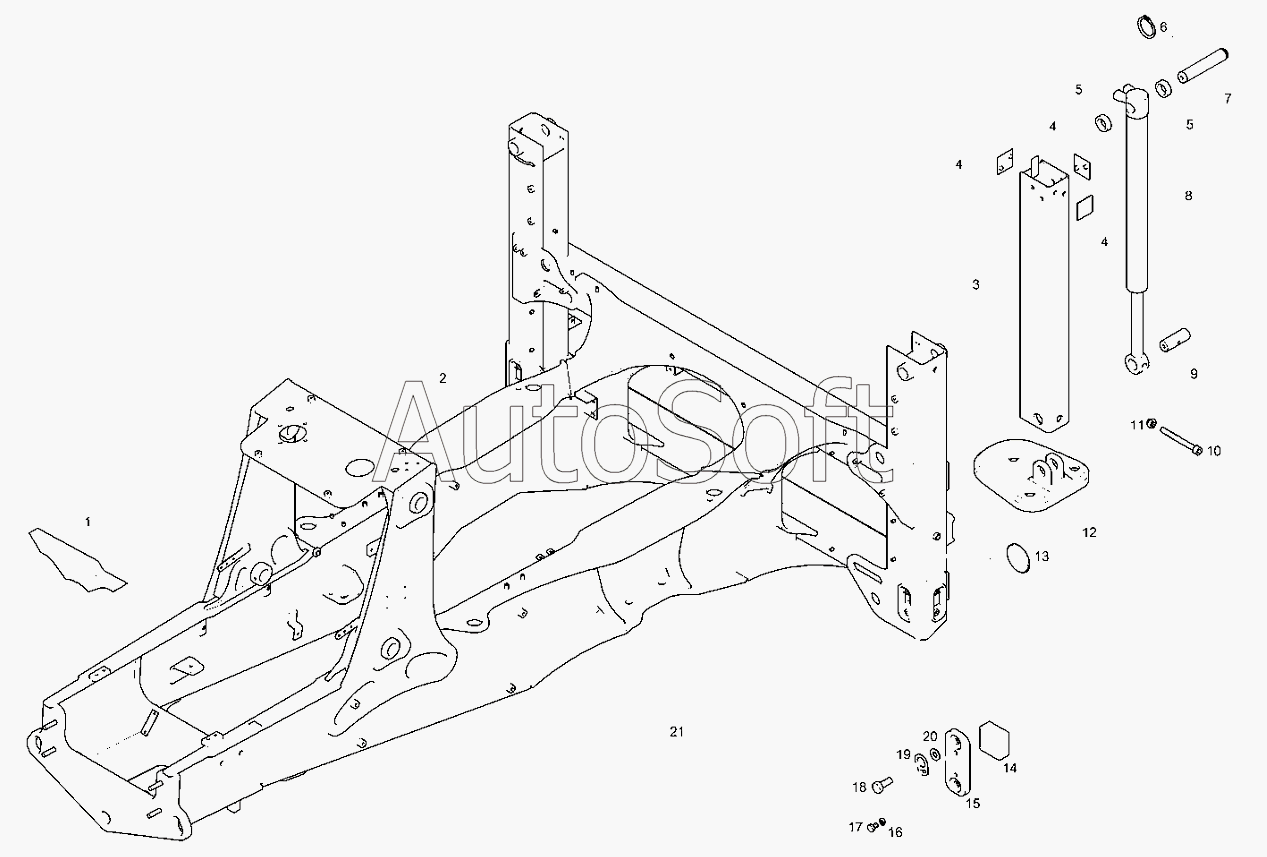

Каталог запасных частей к технике: RM-Terex TLB-840 (2010). Рама - со смещенной обратной лопатой с 2 поворотными колесами - длинная
1
2
3
4
4
4
4
4
4
4
4
4
5
5
6
7
8
9
10
11
12
13
13
13
13
13
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Уплотнение - Комплект охлаждения - Высокая рама | |
| 2 | Р***а | Рама | |
| 3 | 6***1 | Подвижная часть стабилизатора | |
| 4 | 3***2 | Колодка | |
| 4 | 3***1 | Вкладыш квадратный серый 5,5/5,25 | |
| 4 | 3***1 | Изнашиваемый вкладыш красный 6,5/6,25 | |
| 4 | 3***1 | Изнашиваемый вкладыш естественного цвета - 6,0 мм | |
| 4 | 3***З | Вкладыш квадратный черный 5,0/4,75 | |
| 4 | 6***1 | Изнашиваемый вкладыш квадратный синий 4,00/3,80 | |
| 4 | 6***1 | Колодка | |
| 5 | 3***2 | Распорка | |
| 6 | 1***1 | Кольцо-защелка | |
| 7 | 3***З | Штифт выносной опоры | |
| 8 | 6***3 | Выносная опора нерж. сталь | |
| 9 | 3***1 | Штифт-Лапа выносной опоры, 45х122 мм | |
| 10 | 1***1 | Винт | |
| 11 | 1***1 | Гайка | |
| 12 | 6***1 | Лапа выносной опоры - Версия со смещенной лопатой | |
| 13 | 3***1 | Круглый вкладыш желтый 4,5/4,25 | |
| 13 | 3***1 | Круглый вкладыш черный 5,0/4,75 | |
| 13 | 3***1 | Круглый вкладыш серый 5,5/5,25 | |
| 13 | 3***1 | Круглый вкладыш естественного цвета 6,0/5,75 | |
| 13 | 3***1 | Круглый вкладыш красный 6,5/6,25 | |
| 13 | 6***1 | Изнашиваемый вкладыш круглый синий 4,00/3,80 | |
| 13 | 6***1 | Изнашиваемый вкладыш круглый зеленый 3,60/3,40 | |
| 14 | 6***1 | Изнашиваемый вкладыш выносной опоры | |
| 15 | 6***1 | Изнашиваемый вкладыш верхней пластины выносной опоры | |
| 16 | 3***1 | Шайба | |
| 17 | 3***1 | Болт | |
| 18 | M***5 | Установочный винт НХ HD M12х25mm | |
| 19 | 6***1 | Стопорная пластина | |
| 20 | M***C | Плоская шайба М12 в форме С | |
| 21 | 6***1 | Рама - 2ws серии 80 Ss Короткая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
