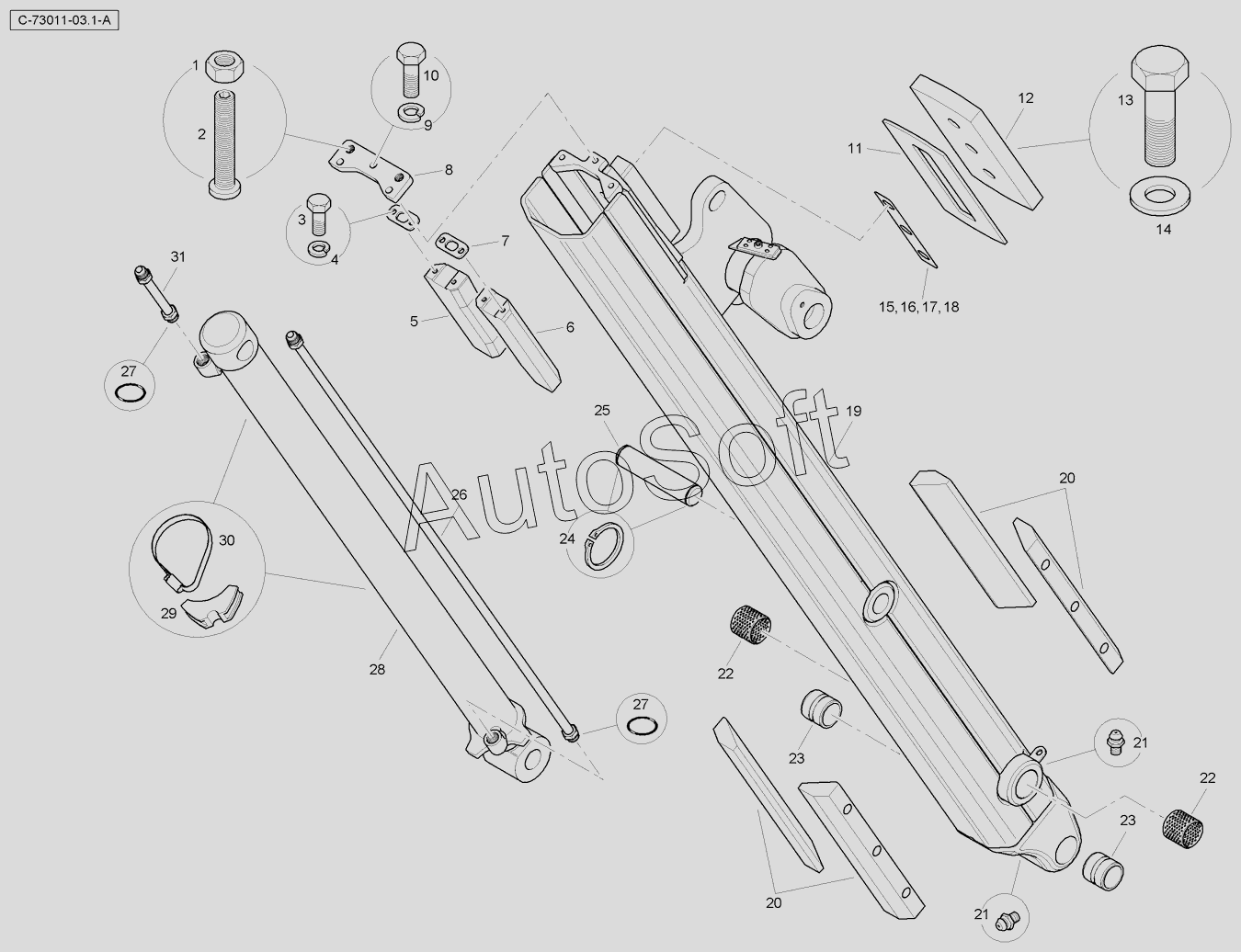

Каталог запасных частей к технике: RM-Terex TLB-990 Tier 3 (2013). Dipper - Inner - 15ft - White
16
31
30
29
28
27
27
26
25
24
23
23
22
22
21
21
20
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Гайка | |
| 2 | T***9 | Adjuster Screw | |
| 3 | 3***1 | Винт | |
| 4 | 3***1 | Шайба | |
| 5 | T***8 | Wear Pad | |
| 6 | T***9 | Wear Pad | |
| 7 | T***0 | Retaining Plate | |
| 8 | T***4 | Retainer | |
| 9 | 3***1 | Шайба | |
| 10 | 3***1 | Bolt | |
| 11 | T***4 | Wear Pad | |
| 12 | T***1 | Cover Plate | |
| 13 | T***8 | Bolt | |
| 14 | 8***4 | Шайба | |
| 15 | T***8 | Shim | |
| 16 | T***3 | Shim | |
| 17 | T***4 | Shim | |
| 18 | T***5 | Shim | |
| 19 | T***1 | Extendable Dipper Inner | |
| 20 | 6***1 | Wear Pad | |
| 21 | 3***1 | Масленка | |
| 22 | 6***1 | Подшипник | |
| 23 | 3***3 | Втулка | |
| 24 | 3***1 | Наружное пружинное кольцо | |
| 25 | 6***1 | Pin | |
| 26 | T***4 | Tube Assy | |
| 27 | 8***1 | Кольцевое уплотнение | |
| 28 | T***3 | Cylinder | |
| 29 | T***0 | Saddle | |
| 30 | 3***1 | Хомут | |
| 31 | T***6 | Tube Assy |
