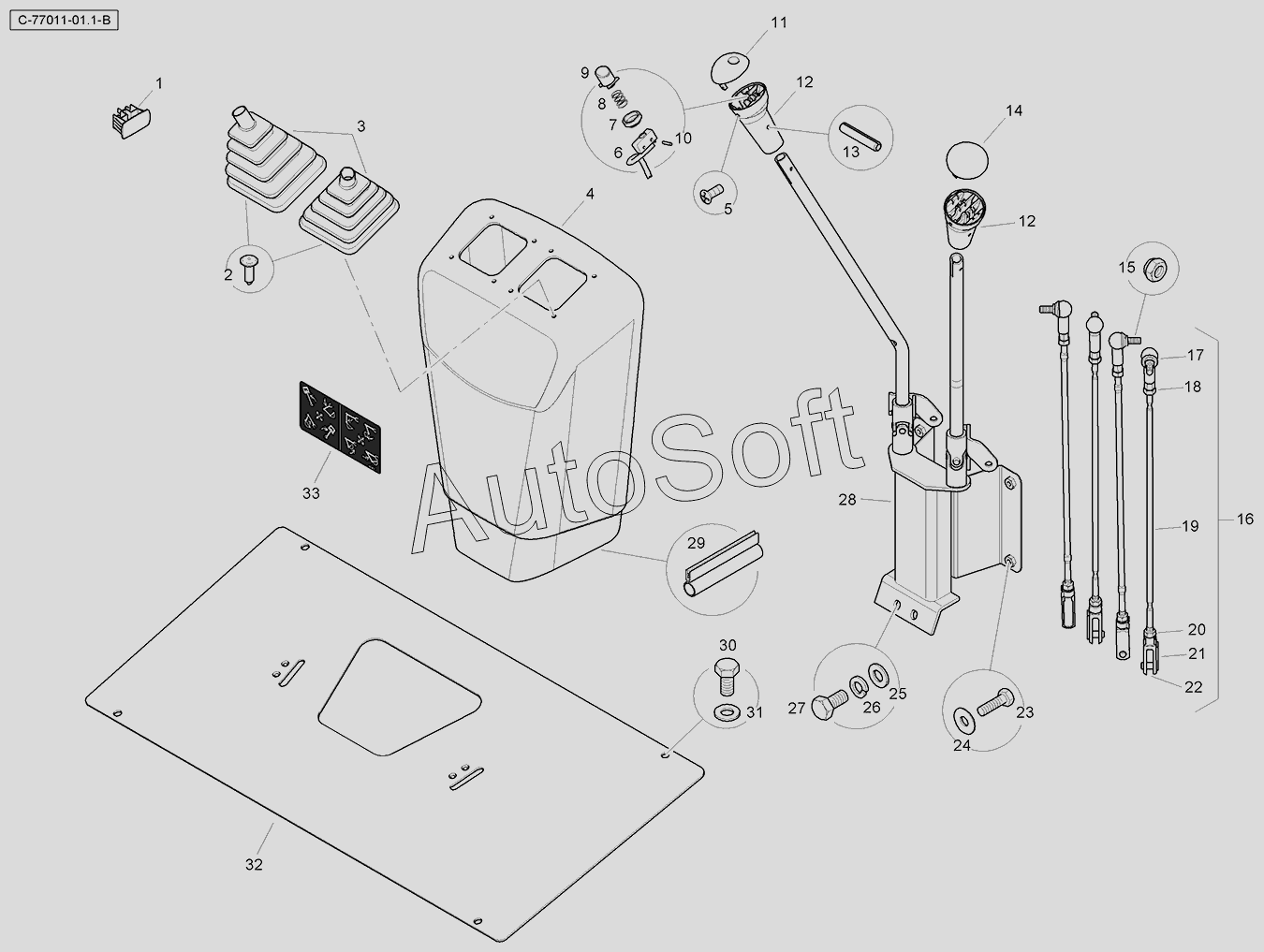

Каталог запасных частей к технике: RM-Terex TLB-990 Tier 3 (2013). Digger Controls - X Pattern
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Plug | |
| 2 | 3***3 | Кнопка с "елочными" пазами | |
| 3 | T***1 | Gaiter | |
| 4 | T***6 | Trim Moulding | |
| 5 | 3***1 | Винт | |
| 6 | T***5 | Switch | |
| 7 | 3***1 | Чехол | |
| 8 | 3***3 | Пружина | |
| 9 | 3***4 | Кнопка | |
| 10 | 3***3 | Ось | |
| 11 | T***8 | Knob Top | |
| 12 | 3***5 | Основание рукоятки управления | |
| 13 | 3***1 | Цилиндрический штифт | |
| 14 | T***8 | Knob Top | |
| 15 | 3***1 | Гайка | |
| 16 | T***2 | Rod Assembly | |
| 17 | 3***1 | Шаровой шарнир составной | |
| 18 | 3***1 | Гайка | |
| 19 | T***3 | Rod | |
| 20 | 3***1 | Гайка | |
| 21 | 3***1 | Палец вилки | |
| 22 | 3***1 | Clevis | |
| 23 | 3***1 | Винт | |
| 24 | 3***1 | Шайба | |
| 25 | 3***1 | Шайба | |
| 26 | 3***1 | Шайба | |
| 27 | 3***1 | Болт | |
| 28 | T***0 | Digger Control Levers | |
| 29 | T***7 | Seal | |
| 30 | 3***1 | Болт | |
| 31 | 3***1 | Шайба | |
| 32 | T***8 | Floor Plate | |
| 33 | T***7 | Decal - Digger Controls |
