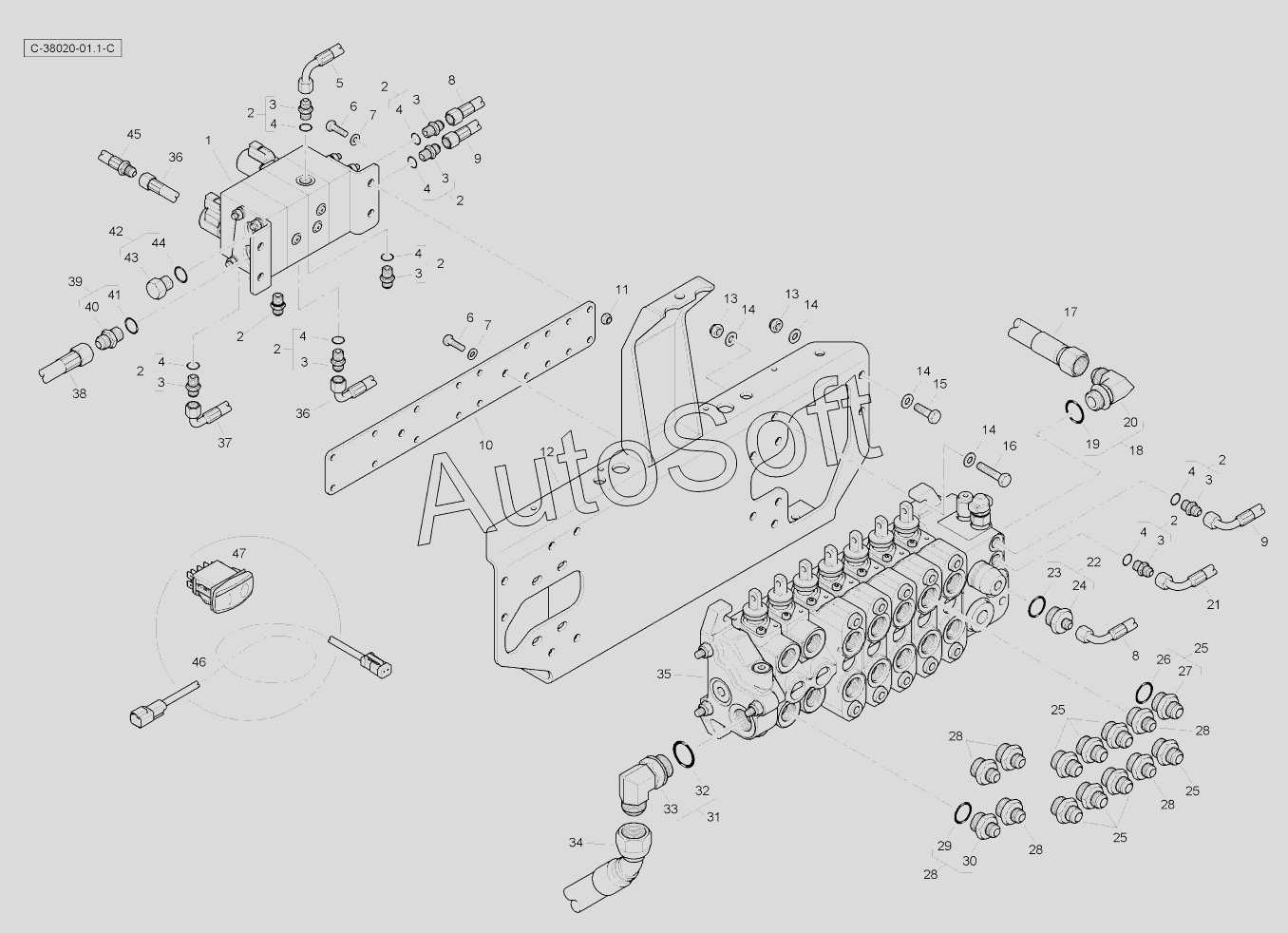

Каталог запасных частей к технике: RM-Terex TLB-990 Tier 3 (2013). Digger Valve - Sideshift - Mechanical - Standard Dipper - without Quick Attach
36
36
25
25
25
25
26
27
28
28
28
28
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
13
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
7
7
8
8
9
9
10
11
12
1
14
14
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Manifold | |
| 2 | 8***1 | Штуцер с уплотнением | |
| 3 | U***n | Union | |
| 4 | 8***1 | Кольцевое уплотнение | |
| 5 | T***1 | Hose | |
| 6 | 3***1 | Болт | |
| 7 | 3***1 | Шайба | |
| 8 | 6***1 | Hose | |
| 9 | 6***1 | Hose | |
| 10 | 6***1 | Монтажная пластина коллектора | |
| 11 | 3***1 | Гайка | |
| 12 | T***3 | Bracket | |
| 13 | 1***1 | Гайка | |
| 14 | 3***1 | Шайба | |
| 15 | 3***1 | Болт | |
| 16 | 3***1 | Болт с шестигранной головкой, М10х45 | |
| 17 | 6***1 | Hose | |
| 18 | 3***1 | Elbow & O-Ring | |
| 19 | 8***1 | Кольцевое уплотнение | |
| 20 | E***w | Elbow | |
| 21 | 6***1 | Hose | |
| 22 | 3***1 | Connector & O-Ring | |
| 23 | 8***1 | Кольцевое уплотнение | |
| 24 | U***n | Union | |
| 25 | 3***1 | Разъем, гидравлический прямой, 1 1/16х7/8 | |
| 26 | 8***1 | Кольцевое уплотнение | |
| 27 | U***n | Union | |
| 28 | 3***1 | Разъем 1.1/16-3/4 | |
| 29 | 8***1 | Кольцевое уплотнение | |
| 30 | U***n | Union | |
| 31 | 3***1 | Колено | |
| 32 | 8***1 | Кольцевое уплотнение | |
| 33 | E***w | Elbow | |
| 34 | 6***1 | Hose | |
| 35 | 6***1 | Valve | |
| 36 | T***9 | Hose | |
| 37 | T***8 | Hose | |
| 38 | 6***1 | Hose | |
| 39 | 3***1 | Разъем и уплотнительное кольцо | |
| 40 | U***n | Union | |
| 41 | 8***1 | Кольцевое уплотнение | |
| 42 | 3***1 | Пробка 3/4 | |
| 43 | P***g | Plug | |
| 44 | 8***1 | Кольцевое уплотнение | |
| 45 | T***8 | Hose | |
| 46 | T***7 | Wiring Harness | |
| 47 | 6***1 | Rocker Switch |
