Каталог запасных частей к технике: RM-Terex TLB-825 (2018). Погрузчик / Рукоять / Механический
1
2
2
3
3
3
4
4
4
5
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
19
19

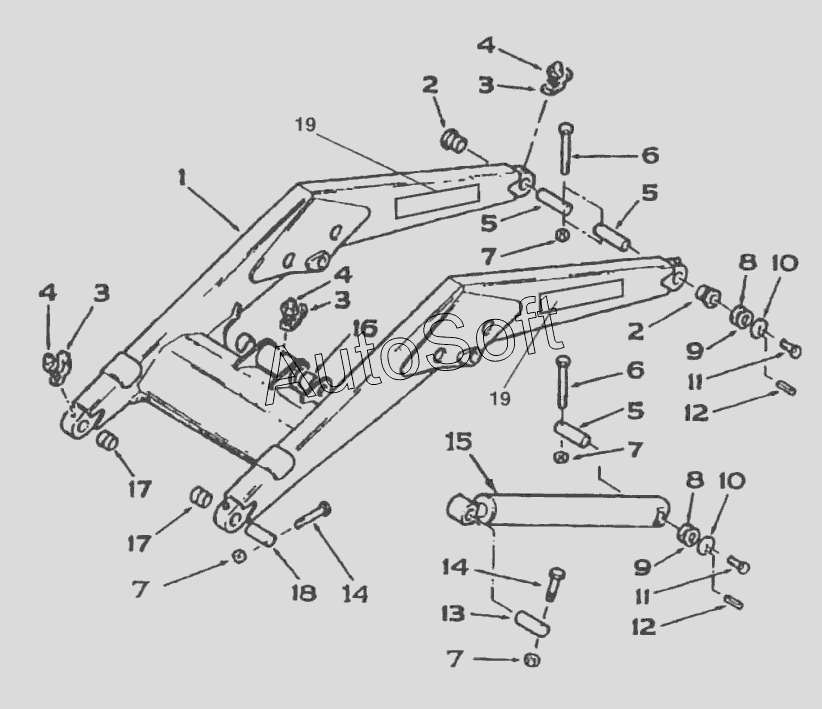

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Стрела погрузчика | |
| 2 | 3***3 | Втулка | |
| 3 | 3***2 | Крышка | |
| 4 | 3***1 | Масленка | |
| 5 | 1***0 | Палец крепления погрузочной стрелы | |
| 6 | 3***1 | Винт | |
| 7 | 1***1 | Гайка | |
| 8 | 3***1 | Композитная упорная шайба | |
| 9 | 3***1 | Композитная упорная шайба | |
| 10 | 3***3 | Шайба | |
| 11 | 3***1 | Винт | |
| 12 | 1***1 | Палец | |
| 13 | 6***1 | Палец соединения механизма и цилиндра погрузчика | |
| 13 | 6***1 | Палец соединения механизма и цилиндра погрузчика | |
| 14 | 3***1 | Винт | |
| 15 | 1***7 | Цилиндр погрузочного оборудования | |
| 16 | 3***1 | Втулка | |
| 17 | 3***2 | Втулка | |
| 18 | 1***1 | Палец крепления ковша погрузочного | |
| 19 | 1***9 | Наклейка - погрузчик |
