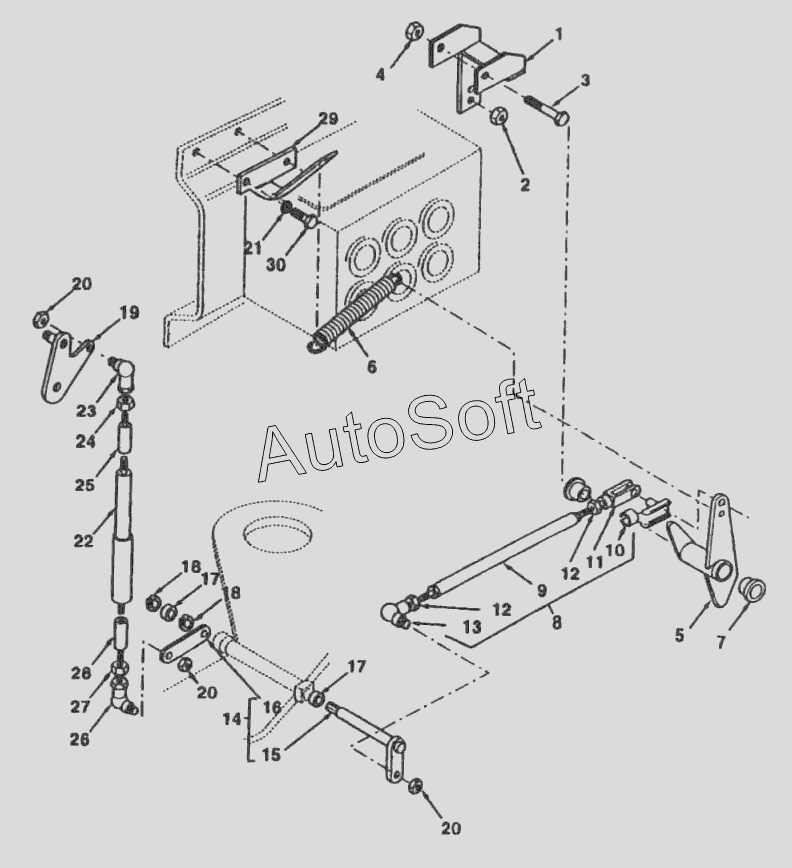

Каталог запасных частей к технике: RM-Terex TLB-825 (2018). Механизм самовыравнивания
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Соединительный кронштейн рычага самовыравнивания | |
| 2 | 1***1 | Гайка | |
| 3 | 3***1 | Винт | |
| 4 | 1***1 | Гайка | |
| 5 | 6***1 | Рычаг в сборе | |
| 6 | 3***2 | Пружина | |
| 7 | 6***1 | Втулка | |
| 8 | 6***2 | Тяга рычага в сборе | |
| 9 | 6***2 | Тяга рычага самовыравнивания | |
| 10 | 3***1 | Хомут проушины | |
| 11 | 3***1 | Проушина | |
| 12 | 3***1 | Гайка | |
| 13 | 3***1 | Шаровой шарнир | |
| 14 | 6***1 | Составной рычаг механизма самовыравнивания | |
| 15 | 3***2 | Рукоятка | |
| 16 | 3***1 | Рычаг | |
| 17 | 3***5 | Втулка | |
| 18 | 3***1 | Наружное пружинное кольцо | |
| 19 | 3***1 | Рукоятка в сборе | |
| 20 | 1***1 | Гайка | |
| 21 | 3***1 | Шайба | |
| 22 | 1***6 | Амортизатор в сборе | |
| 23 | 3***1 | Шаровой шарнир | |
| 24 | 6***1 | Гайка | |
| 25 | 6***1 | Стяжная муфта | |
| 26 | 3***1 | Шаровой шарнир | |
| 27 | 3***1 | Гайка | |
| 28 | 6***1 | Стяжная муфта | |
| 29 | 8***0 | Кронштейн пружинного анкера | |
| 30 | 3***1 | Винт |
