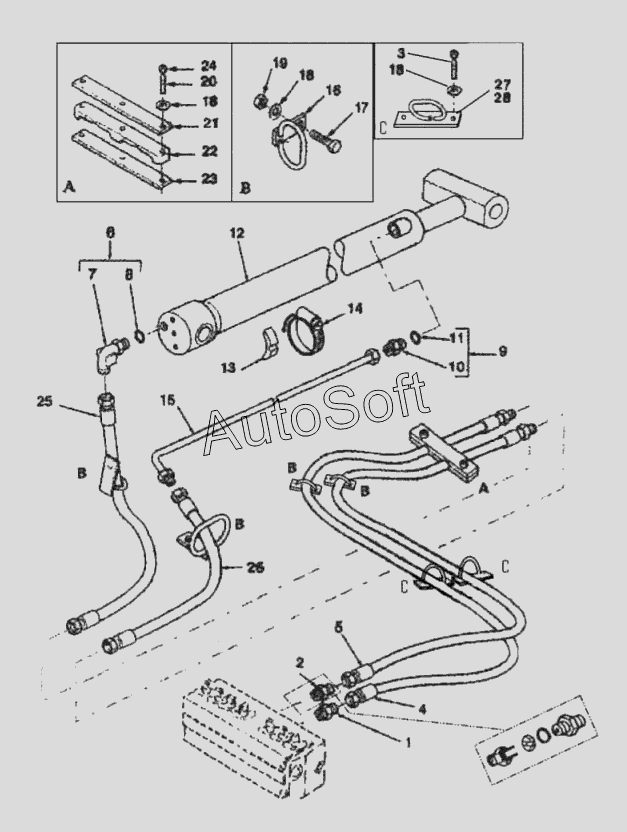

Каталог запасных частей к технике: RM-Terex TLB-825 (2018). Привод рукояти
15
28
27
26
25
24
23
22
21
20
19
18
18
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Переходник в сборе | |
| 2 | 1***3 | Ограничитель в сборе | |
| 3 | 3***1 | Болт | |
| 4 | 1***0 | Рукав в сборе | |
| 5 | 1***1 | Рукав в сборе | |
| 6 | 6***1 | Угольник в сборе | |
| 7 | У***к | Угольник | |
| 8 | 8***1 | Кольцевое уплотнение | |
| 9 | 8***1 | Муфта в сборе | |
| 10 | 3***1 | Муфта | |
| 11 | 8***1 | Кольцевое уплотнение | |
| 12 | 1***4 | Цилиндр ковша погрузочного | |
| 13 | L***7 | Дистанционная втулка | |
| 14 | 3***1 | Композитный хомут червячной передачи | |
| 15 | 6***2 | Трубка цилиндра рукояти стрелы в сборе | |
| 16 | 8***0 | Хомут крепления рукавов | |
| 17 | 3***1 | Болт | |
| 18 | 3***1 | Шайба | |
| 19 | 3***1 | Гайка | |
| 20 | 6***1 | Шпилька | |
| 21 | 8***3 | Прижимная пластина | |
| 22 | 6***1 | Скоба прижимная | |
| 23 | 6***1 | Прокладка | |
| 24 | 3***1 | Гайка | |
| 25 | 6***1 | Шланг поршня и цилиндр рукояти в сборе | |
| 26 | 6***1 | Шланг штока и цилиндр рукояти в сборе | |
| 27 | 1***8 | Support Assy | |
| 28 | 1***4 | Support Assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
