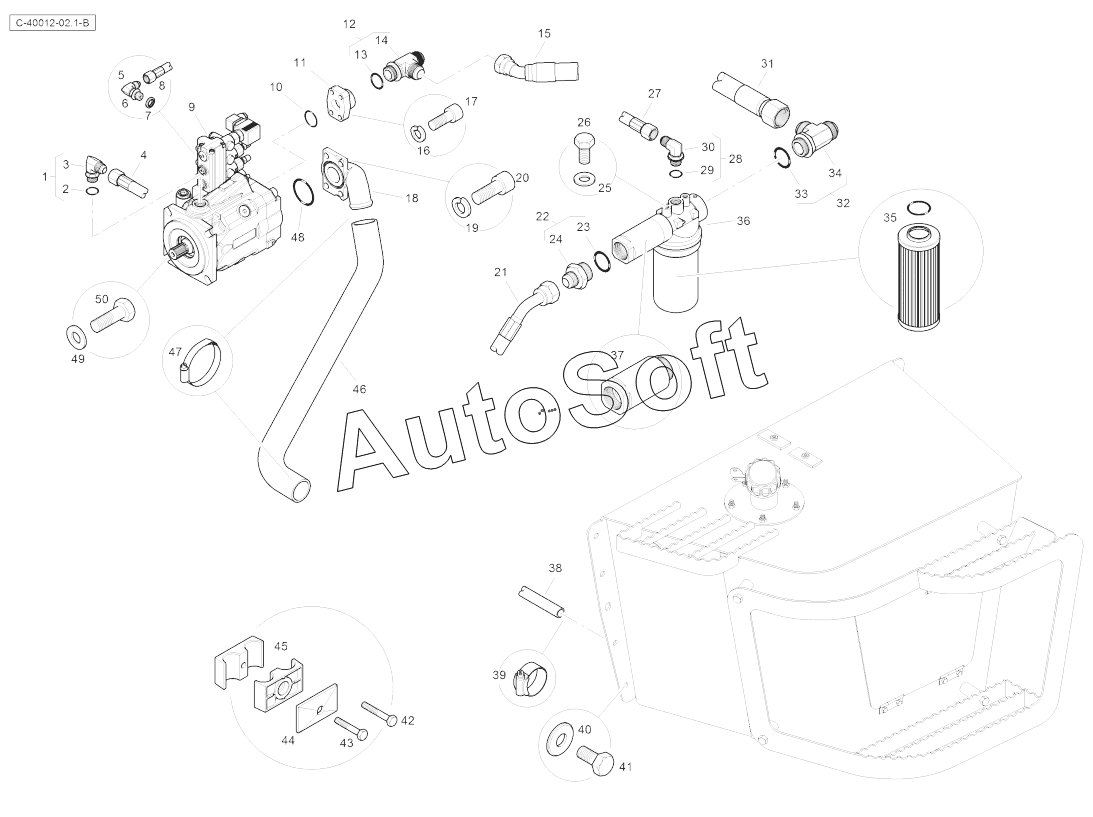

Каталог запасных частей к технике: RM-Terex TLB-890 (часть 1) (2013). Main Hydraulics - Piston Pump & Filter
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Угольник | |
| 2 | 8***1 | Кольцевое уплотнение | |
| 3 | E***w | Elbow | |
| 4 | 6***1 | Hose | |
| 5 | T***0 | Elbow & O-Ring | |
| 6 | E***w | Elbow | |
| 7 | T***9 | Seal | |
| 8 | 6***1 | Hose | |
| 9 | 6***1 | Piston Pump | |
| 10 | 8***1 | O-Ring | |
| 11 | T***2 | Flange | |
| 12 | 3***1 | Tee | |
| 13 | 8***1 | Кольцевое уплотнение | |
| 14 | T***e | Tee | |
| 15 | T***3 | Hose | |
| 16 | 3***1 | Шайба | |
| 17 | 3***1 | Screw | |
| 18 | 6***1 | Elbow | |
| 19 | 3***1 | Шайба | |
| 20 | 1***1 | Винт | |
| 21 | 6***1 | Патрубок в сборе | |
| 22 | 6***1 | Разъем с 1 5/8 на 1 5/16 | |
| 23 | 8***1 | Уплотнительное кольцо | |
| 24 | U***n | Union | |
| 25 | 3***1 | Шайба | |
| 26 | 3***1 | Болт | |
| 27 | 6***1 | Патрубок в сборе | |
| 28 | 8***1 | Угольник | |
| 29 | 8***1 | Кольцевое уплотнение | |
| 30 | E***w | Elbow | |
| 31 | 6***1 | Hose | |
| 32 | T***0 | Патрубок в сборе - Линия фильтра погрузчика | |
| 33 | 8***1 | Уплотнительное кольцо | |
| 34 | T***e | Tee | |
| 35 | 6***M | Filter Element | |
| 36 | 6***1 | Фильтр в сборе | |
| 37 | C***r | Coupler | |
| 38 | 6***1 | Патрубок | |
| 39 | 3***1 | Хомут червячный | |
| 40 | 3***1 | Шайба М12-34-3 Z | |
| 41 | 3***1 | Болт | |
| 42 | 3***1 | Болт М8-50 Z5s | |
| 43 | 3***1 | Болт с шестигранной головкой М8х45 Марка 8.8 | |
| 44 | 6***1 | Пластина зажима | |
| 45 | 6***1 | Clamp | |
| 46 | 6***1 | Suction Hose | |
| 47 | 6***1 | Clip, Hose | |
| 48 | 6***1 | O-Ring | |
| 49 | 3***1 | Шайба | |
| 50 | 6***1 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
