Каталог запасных частей к технике: RM-Terex TLB-890 (часть 2) (2013). Loader Hydraulics - without Hose Burst - MP 7in1 Bucket - Bucket Cylinder
35
24
25
26
26
27
27
28
29
30
31
31
32
32
33
33
34
34
23
36
37
38
39
40
41
42
43
44
45
12
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
1
13
14
15
16
16
17
18
19
20
20
21
22

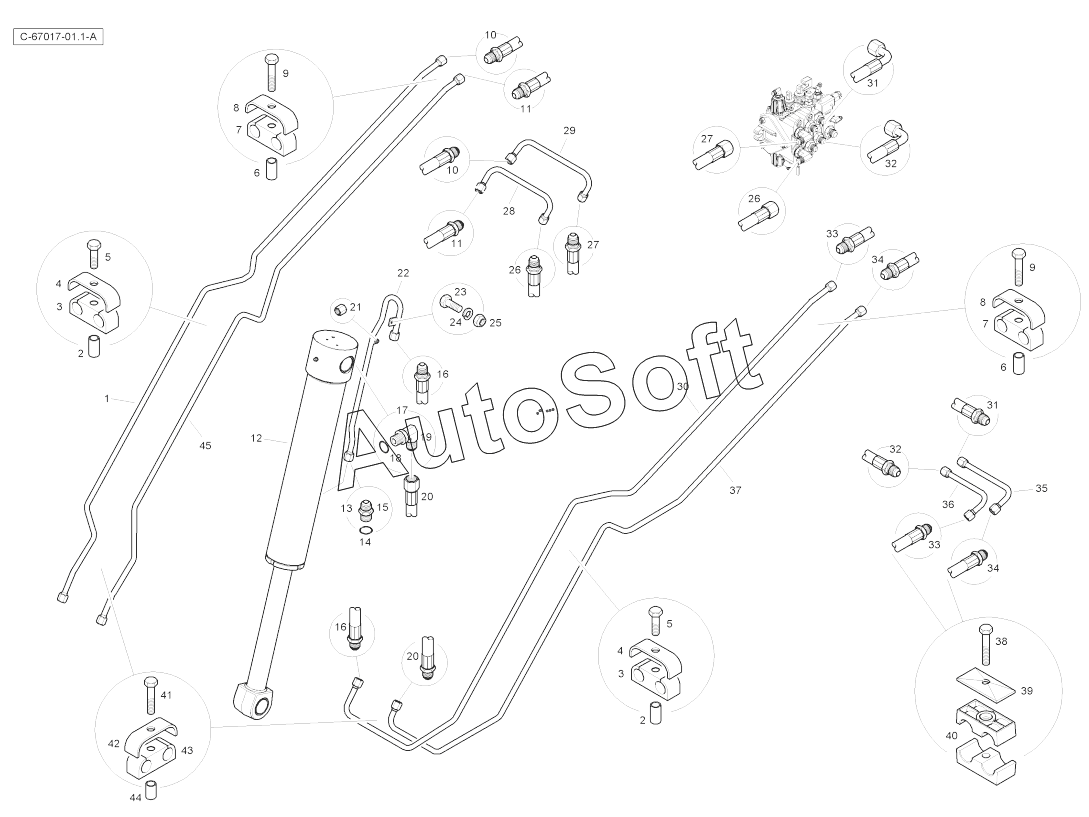

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Tube | |
| 2 | 6***1 | Втулка зажима | |
| 3 | 6***1 | Резиновая часть зажима | |
| 4 | 6***1 | Зажим хомута | |
| 5 | 3***1 | Болт | |
| 6 | 6***1 | Втулка зажима | |
| 7 | 6***1 | Резиновая часть зажима | |
| 8 | 6***1 | Зажим хомута | |
| 9 | 3***1 | Винт | |
| 10 | 6***1 | Патрубок в комплекте - Ребро для лопаты Не Рычаг погрузчика | |
| 11 | 6***1 | Патрубок в комплекте - Ребро для лопаты Re Рычаг погрузчика | |
| 12 | T***2 | Hydraulic Cylinder | |
| 13 | 8***1 | Муфта в сборе | |
| 14 | 8***1 | Кольцевое уплотнение | |
| 15 | U***n | Union | |
| 16 | 6***1 | Патрубок в комплекте - Цилиндр лопаты Не | |
| 17 | 8***1 | Угольник | |
| 18 | 8***1 | Кольцевое уплотнение | |
| 19 | E***w | Elbow | |
| 20 | 6***1 | Патрубок в комплекте - Цилиндр лопаты Re | |
| 21 | 3***1 | Пробка трубки 9/16 | |
| 22 | 6***1 | Комплект трубок Цилиндр лопаты - Re | |
| 23 | 3***1 | Болт | |
| 24 | 3***1 | Шайба | |
| 25 | 3***1 | Гайка | |
| 26 | 6***1 | Патрубок в комплекте - Клапан погрузчика 7 в 1 Ребро на конце штока | |
| 27 | T***3 | Hose | |
| 28 | 6***1 | Ребро погрузчика в сборе | |
| 29 | 6***1 | Ребро погрузчика в сборе | |
| 30 | 6***1 | Комплект трубок Цилиндр лопаты - Не | |
| 31 | T***7 | Hose | |
| 32 | T***4 | Hose | |
| 33 | 6***1 | Патрубок в комплекте - Ребро для лопаты Re Рычаг погрузчика | |
| 34 | 6***1 | Патрубок в комплекте - Ребро для лопаты Не Рычаг погрузчика | |
| 35 | 6***1 | Ребро погрузчика в сборе | |
| 36 | 6***1 | Ребро погрузчика в сборе | |
| 37 | 6***1 | Комплект трубок Цилиндр лопаты - Re | |
| 38 | 3***1 | Винт | |
| 39 | 6***1 | Пластина зажима | |
| 40 | T***4 | Корпус зажима диам. 20 Сглаженное отверстие | |
| 41 | 3***1 | Винт | |
| 42 | 6***1 | Зажим хомута | |
| 43 | 6***1 | Резиновая часть зажима | |
| 44 | 6***1 | Sleeve | |
| 45 | 6***1 | Tube |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
