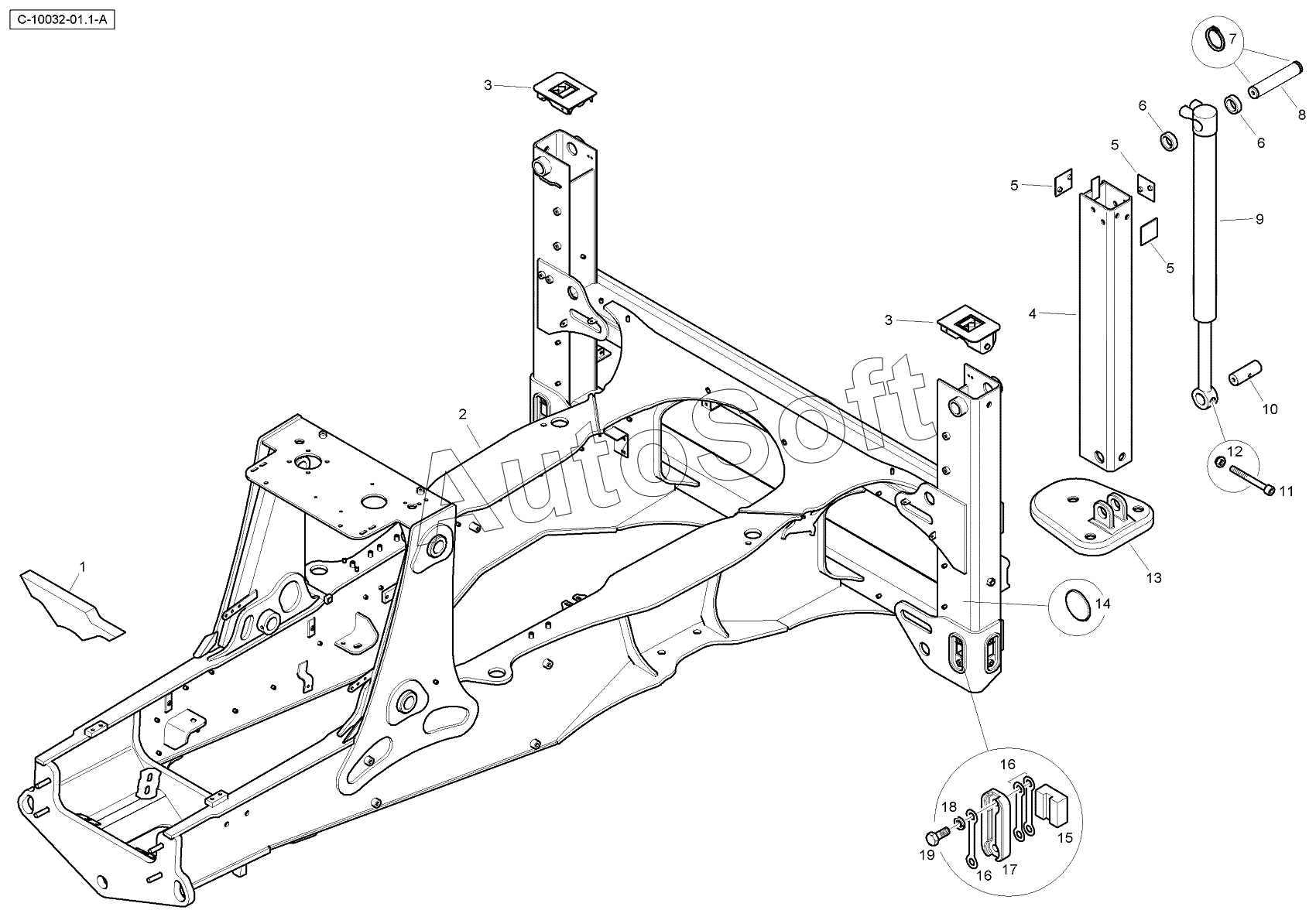

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 10032 Chassis - 2ws - Ss Long - Tier 3 and 4
10
19
18
17
16
16
15
14
14
14
14
14
14
14
13
12
11
1
9
8
7
6
6
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Seal | |
| 2 | T***1 | Chassis | |
| 3 | T***7 | Cover | |
| 4 | T***4 | Inner Stab Leg | |
| 5 | 3***2 | Колодка | |
| 5 | 3***1 | Упорная пластина | |
| 5 | 3***1 | Упорная пластина | |
| 5 | 3***1 | Упорная пластина | |
| 5 | 3***3 | Упорная пластина | |
| 5 | 6***1 | Колодка | |
| 5 | 6***1 | Колодка | |
| 6 | 3***2 | Втулка | |
| 7 | 1***1 | Кольцо-защелка | |
| 8 | 3***3 | Палец | |
| 9 | T***6 | Cylinder | |
| 10 | 3***1 | Pin | |
| 11 | 1***1 | Винт | |
| 12 | 1***1 | Гайка | |
| 13 | T***2 | Stabiliser Foot | |
| 14 | 3***1 | Колодка | |
| 14 | 3***1 | Упорная пластина | |
| 14 | 3***1 | Упорная пластина | |
| 14 | 3***1 | Упорная пластина | |
| 14 | 3***1 | Упорная пластина | |
| 14 | 6***1 | Колодка | |
| 14 | 6***1 | Колодка | |
| 15 | T***7 | Wear Pad | |
| 16 | T***4 | Shim | |
| 17 | T***0 | Cover Plate | |
| 18 | 3***1 | Шайба | |
| 19 | 3***1 | Bolt |
