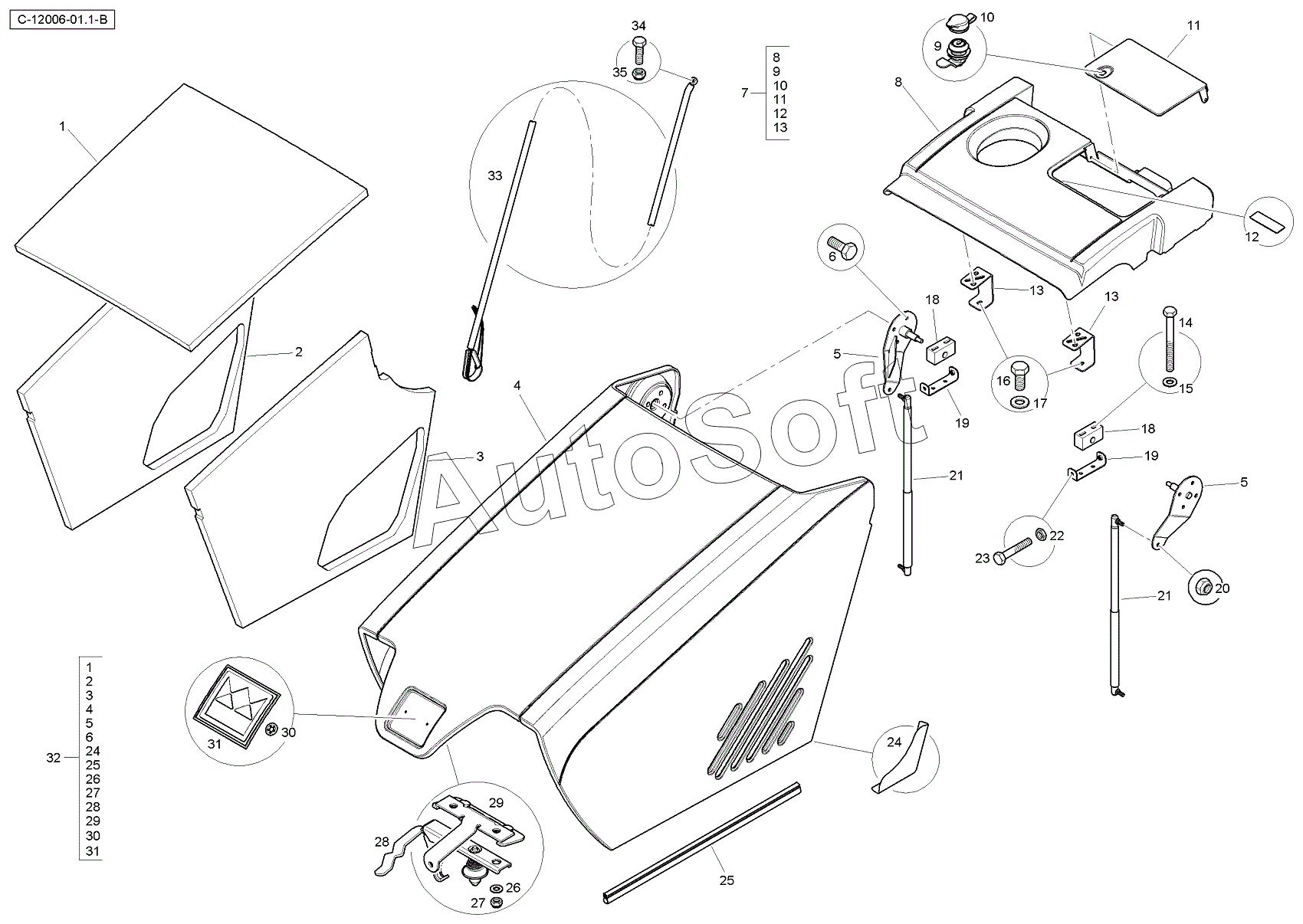

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 12006Y Bonnet - Yellow
27
27
19
19
20
21
21
22
23
24
24
25
25
26
26
18
18
28
28
29
29
30
30
31
31
32
33
34
35
10
10
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
1
1
11
11
12
12
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***5 | Soundproof | |
| 2 | T***3 | Soundproof | |
| 3 | T***4 | Soundproof | |
| 4 | 6***2 | Капот - Крышка | |
| 5 | T***0 | Lift Arm Welded Assy - Bonnet | |
| 6 | 3***1 | Болт | |
| 7 | 6***2 | Крышка стойки погрузчика в сборе | |
| 8 | 6***2 | Декоративная панель капота крышки стойки погрузчика | |
| 9 | T***7 | Block | |
| 10 | T***8 | Cap | |
| 11 | T***2 | Крышка панели доступа стойки погрузчика | |
| 12 | T***6 | Wear Plate | |
| 13 | T***8 | Bracket | |
| 14 | 1***1 | Болт М6-60 | |
| 15 | 3***1 | Шайба | |
| 16 | 3***1 | Болт с шестигранной головкой М8х18 Марка 8.8 | |
| 17 | 3***1 | Шайба | |
| 18 | T***8 | Hinge Block | |
| 19 | T***4 | Bracket | |
| 20 | 3***1 | Гайка | |
| 21 | T***7 | Gas Strut | |
| 22 | 3***1 | Гайка | |
| 23 | 3***1 | Hex Bolt | |
| 24 | T***0 | Decal | |
| 25 | 6***1 | Уплотнение капота | |
| 26 | 3***1 | Шайба | |
| 27 | 3***1 | Гайка | |
| 28 | T***9 | Bonnet Catch | |
| 29 | T***7 | Plate | |
| 30 | 6***1 | Fastener | |
| 31 | 6***1 | Badge | |
| 32 | T***2 | Bonnet Assembly | |
| 33 | T***4 | Stay Assembly | |
| 34 | 3***1 | Винт | |
| 35 | 1***1 | Гайка |
