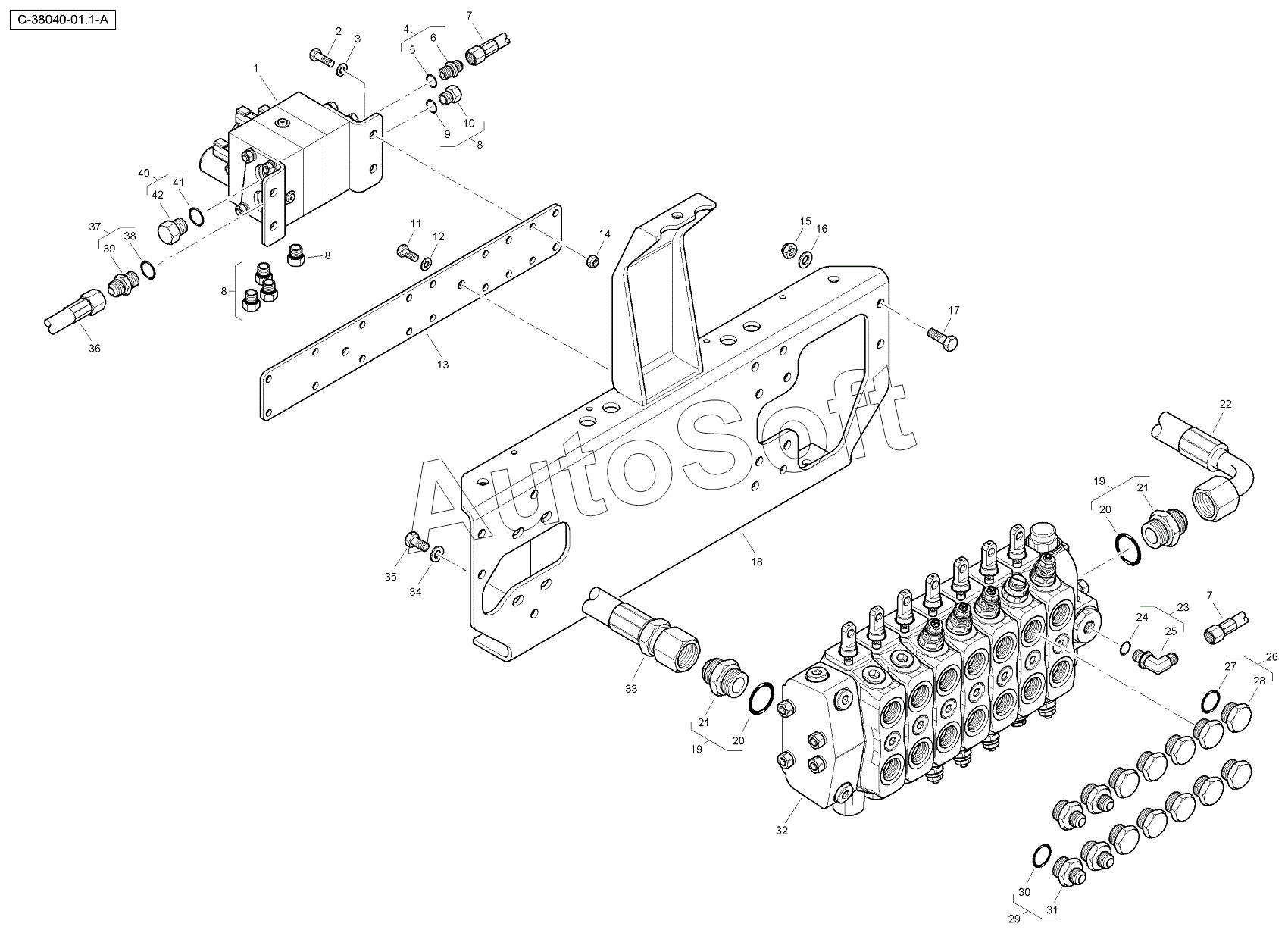

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 38040 Digger Valve - Without Digger - Mechanical
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***7 | Control Manifold | |
| 2 | 3***1 | Болт | |
| 3 | 3***1 | Шайба | |
| 4 | 8***1 | Штуцер с уплотнением | |
| 5 | 8***1 | Кольцевое уплотнение | |
| 6 | U***N | Union | |
| 7 | T***9 | Патрубок подачи коллектора управления | |
| 8 | 8***1 | Заглушка | |
| 9 | 8***1 | Кольцевое уплотнение | |
| 10 | P***G | Plug | |
| 11 | 3***1 | Болт | |
| 12 | 3***1 | Шайба | |
| 13 | 6***1 | Монтажная пластина коллектора | |
| 14 | 3***1 | Гайка | |
| 15 | 1***1 | Гайка | |
| 16 | 3***1 | Шайба | |
| 17 | 3***1 | Болт | |
| 18 | 6***1 | Канал в сборе | |
| 19 | 8***1 | Переходник в сборе | |
| 20 | 8***1 | Кольцевое уплотнение | |
| 21 | U***N | Union | |
| 22 | 6***1 | Комплект шлангов - Клапан подачи экскаватора | |
| 23 | 3***1 | Угольник | |
| 24 | 8***1 | Кольцевое уплотнение | |
| 25 | E***W | Угольник | |
| 26 | 8***1 | Пробка 1.1/16 | |
| 27 | 8***1 | Кольцевое уплотнение | |
| 28 | P***G | Plug | |
| 29 | 3***1 | Разъем 1.1/16-3/4 | |
| 30 | 8***1 | Кольцевое уплотнение | |
| 31 | U***N | Union | |
| 32 | 6***1 | Spool Mechanical Digger Valve | |
| 33 | 6***1 | Комплект шлангов - Емкость клапана экскаватора | |
| 34 | 3***1 | Шайба | |
| 35 | 3***1 | Болт | |
| 36 | 6***1 | Hose Assy | |
| 37 | 3***1 | Разъем и уплотнительное кольцо | |
| 38 | 8***1 | Кольцевое уплотнение | |
| 39 | U***N | Union | |
| 40 | 3***1 | Пробка 3/4 | |
| 41 | 8***1 | Кольцевое уплотнение | |
| 42 | U***N | Union |
