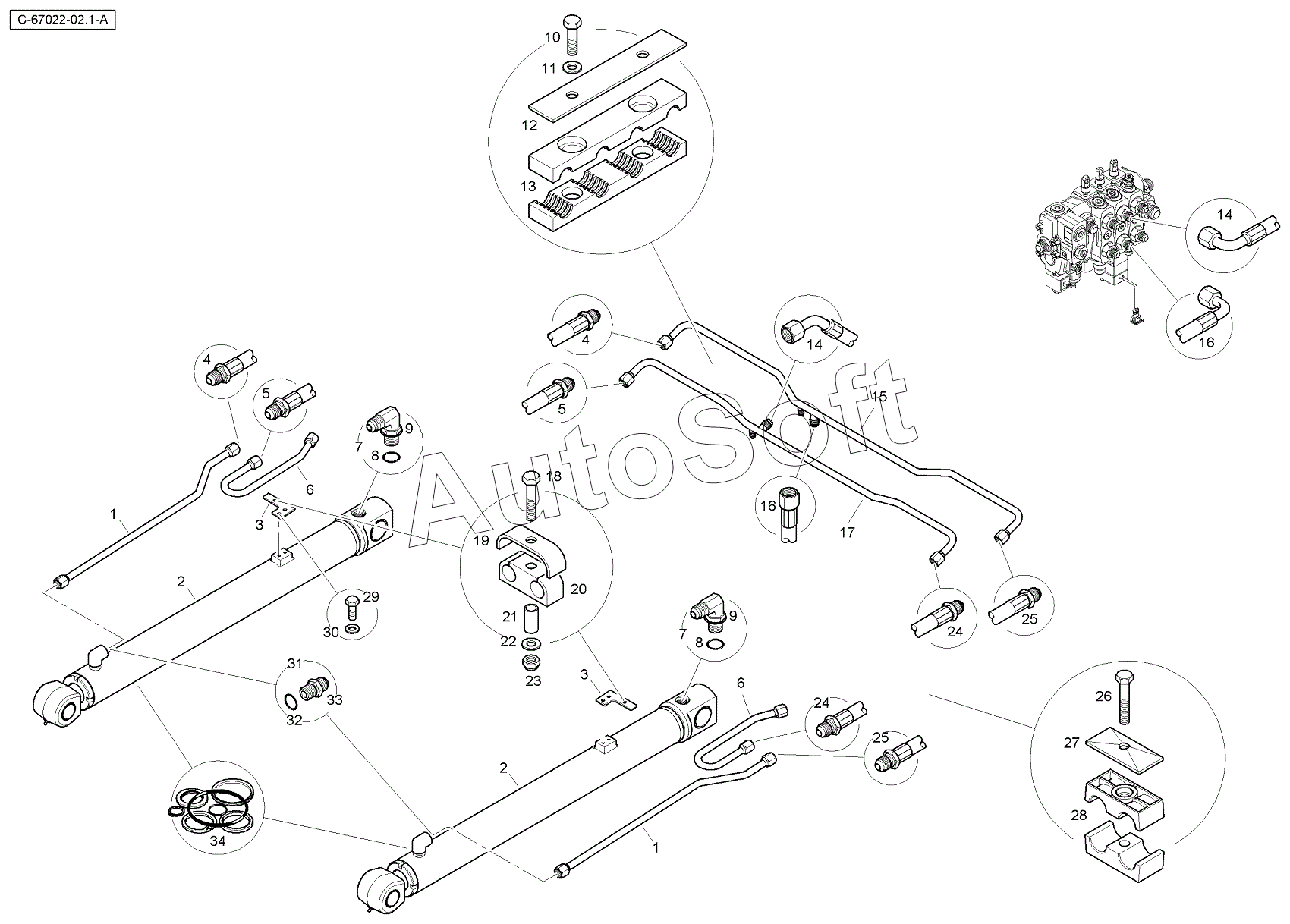

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 67022 Loader Hydraulics - Without Hose Burst - Standard Bucket - Bucket Cylinder
26
18
19
20
21
22
23
24
24
25
25
17
27
28
29
30
31
32
33
34
9
9
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
1
1
10
11
12
13
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Tube | |
| 2 | 6***1 | Beam Cylinder | |
| 2 | T***3 | Cylinder - Loader Lift | |
| 3 | 6***1 | Mounting Plate | |
| 4 | 6***1 | Патрубок в комплекте - Ребро к цилиндру погрузчика на конце штока | |
| 5 | 6***1 | Патрубок в комплекте - Ребро к цилиндру погрузчика на конце патрубка нагнетания | |
| 6 | 6***1 | Tube | |
| 7 | 8***1 | Угольник | |
| 8 | 8***1 | Кольцевое уплотнение | |
| 9 | E***W | Угольник | |
| 10 | 3***1 | Болт | |
| 11 | 3***1 | Шайба | |
| 12 | 6***1 | Пластина зажима | |
| 13 | 6***1 | Корпус зажима | |
| 14 | 6***1 | Патрубок в сборе - Нагнетание для подъема | |
| 15 | 6***1 | Ребро погрузчика в сборе | |
| 16 | 6***1 | Патрубок в сборе - Ребро штока погрузчика | |
| 17 | 6***1 | Ребро погрузчика в сборе | |
| 18 | 3***1 | Винт | |
| 19 | 6***1 | Зажим хомута | |
| 20 | 6***1 | Резиновая часть зажима | |
| 21 | 6***1 | Втулка зажима | |
| 22 | 3***1 | Шайба | |
| 23 | 3***1 | Гайка | |
| 24 | 6***1 | Патрубок в комплекте - Ребро к цилиндру погрузчика на конце патрубка нагнетания | |
| 25 | 6***1 | Патрубок в комплекте - Ребро к цилиндру погрузчика на конце штока | |
| 26 | 3***1 | Винт | |
| 27 | 6***1 | Пластина зажима | |
| 28 | T***4 | Корпус зажима диам. 20 Сглаженное отверстие | |
| 29 | 3***1 | Винт | |
| 30 | 3***1 | Шайба | |
| 31 | 8***1 | Муфта в сборе | |
| 32 | 8***1 | Кольцевое уплотнение | |
| 33 | U***N | Union | |
| 34 | 6***1 | Seal Kit |
