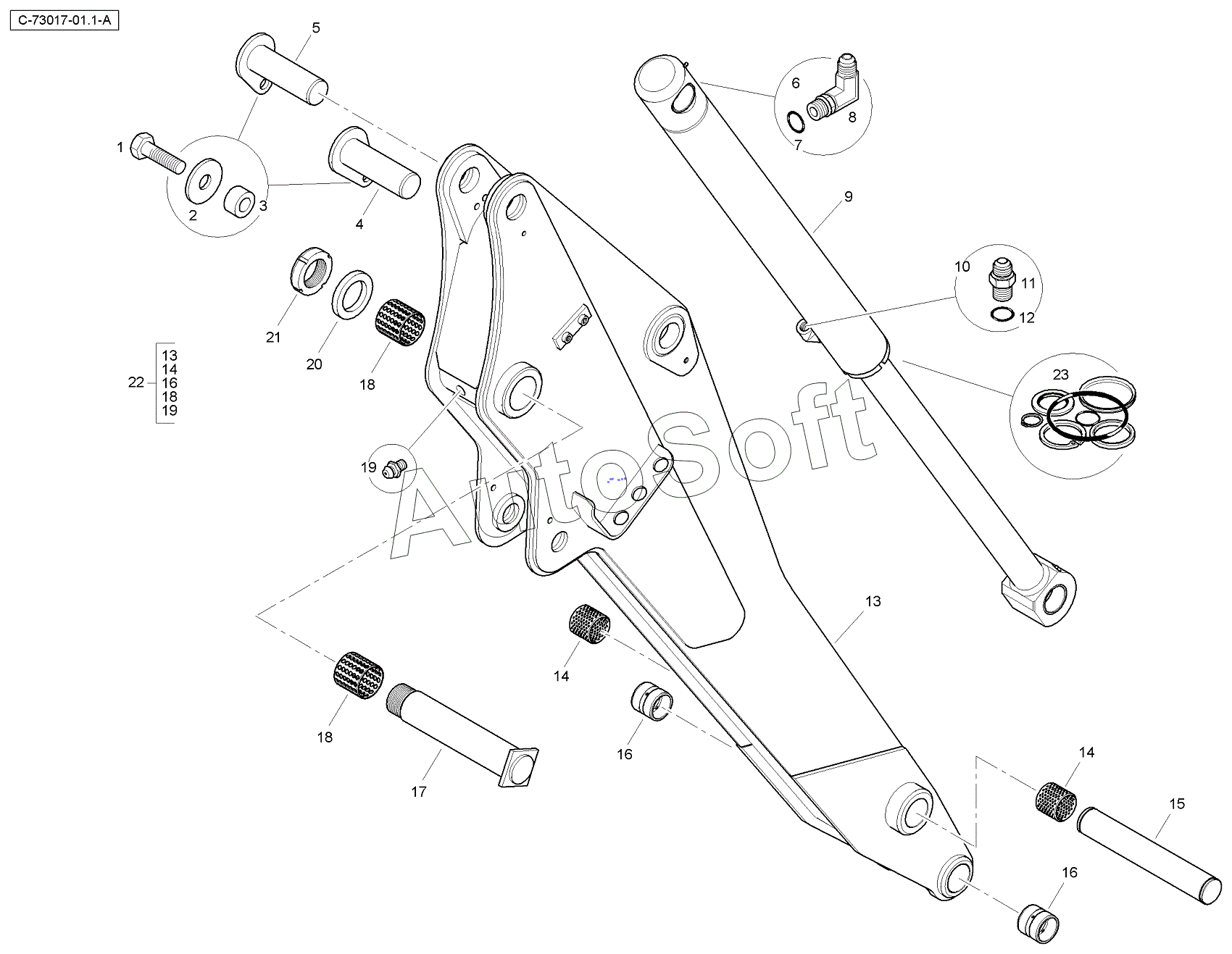

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 73017Y Dipper - Standard - 14ft - Yellow
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
16
16
17
18
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Винт | |
| 2 | 3***1 | Закаленная шайба М10 | |
| 3 | 6***1 | Распорка | |
| 4 | 6***1 | Pin W.A. | |
| 5 | 6***1 | Pin W.A. | |
| 6 | 8***1 | Угольник | |
| 7 | 8***1 | Кольцевое уплотнение | |
| 8 | E***W | Угольник | |
| 9 | 6***1 | Цилиндр рукояти ковша | |
| 9 | T***3 | Bucket Cylinder B/H | |
| 10 | 8***1 | Муфта в сборе | |
| 11 | U***N | Union | |
| 12 | 8***1 | Кольцевое уплотнение | |
| 13 | D***R | Dipper | |
| 14 | 6***1 | Подшипник | |
| 15 | 6***1 | Штифт | |
| 16 | T***2 | Втулка | |
| 17 | 6***1 | Штифт цилиндра в сборе | |
| 18 | 6***1 | Втулка | |
| 19 | 3***1 | Масленка | |
| 20 | 6***1 | Шайба | |
| 21 | 6***1 | Гайка Nyloc М56х2 | |
| 22 | T***2 | Стандартная рукоять в сборе |
