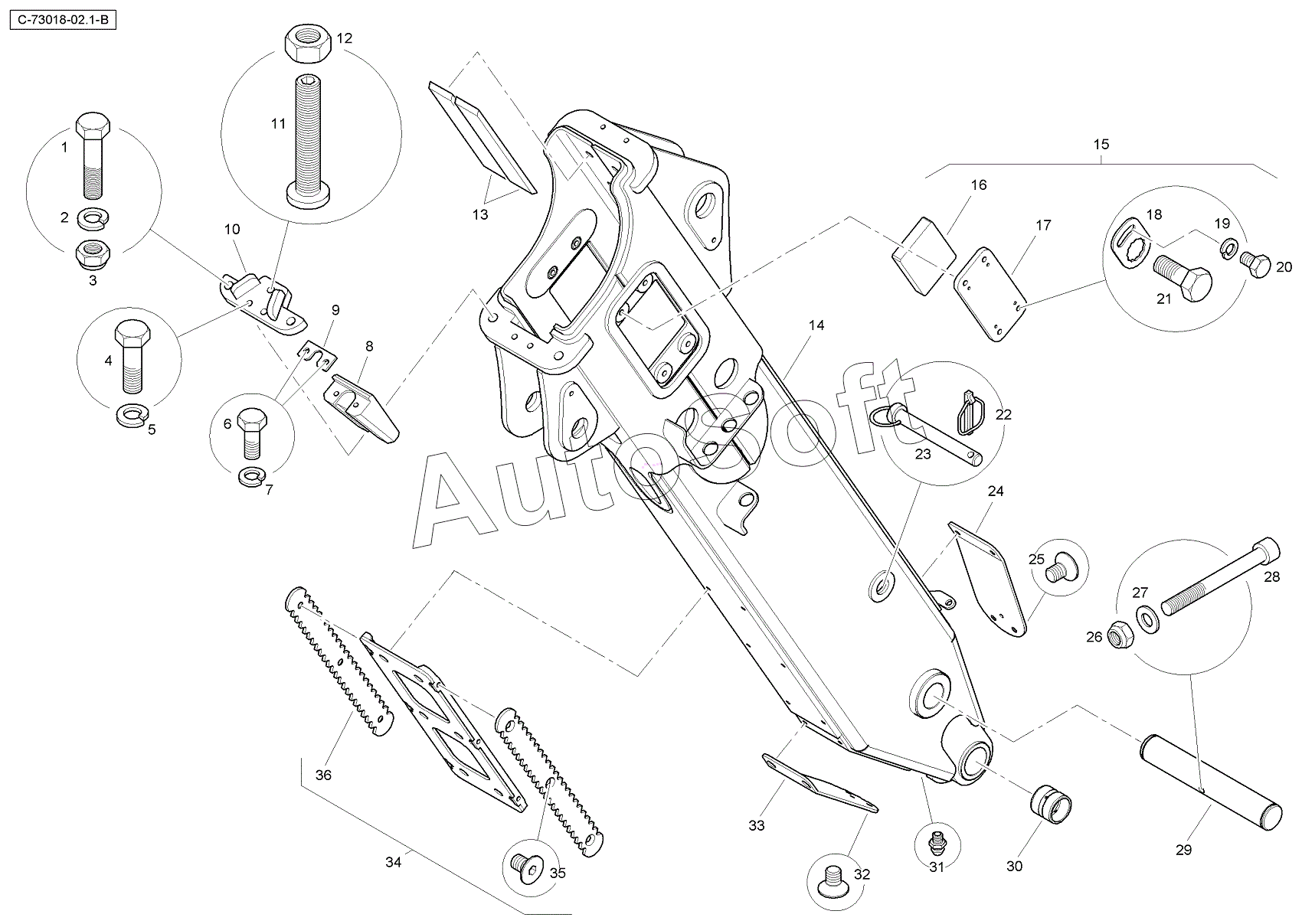

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 73018W Dipper - Outer - 14ft - White
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Болт с шестигранной головкой М16х70 | |
| 2 | 3***1 | Шайба М16-28-3 Zsp F | |
| 3 | 1***1 | Гайка | |
| 4 | 3***1 | Болт М12-40 Z5f | |
| 5 | 3***1 | Шайба | |
| 6 | 3***1 | Винт | |
| 7 | 3***1 | Шайба | |
| 8 | T***0 | Wear Pad - Wedge Outer | |
| 9 | T***7 | Plate - Wear Pad Backing | |
| 10 | T***1 | Держатель в сборе | |
| 11 | T***1 | Adjuster Screw - Wear Pad | |
| 12 | 3***1 | Гайка | |
| 13 | 6***1 | Flat Wear Pad | |
| 14 | T***1 | Выдвижная Рукоять Внешняя В сборе | |
| 15 | 6***1 | Side Wear Pad Assy | |
| 16 | 6***1 | Side Wear Pad | |
| 17 | 6***1 | Пластина | |
| 18 | 6***1 | Plate | |
| 19 | 3***1 | Шайба | |
| 20 | 3***1 | Болт | |
| 21 | 1***1 | Bolt | |
| 22 | 3***1 | Pin Safety Linch | |
| 23 | T***2 | Pin Assy | |
| 24 | T***1 | Верхняя крышка | |
| 25 | 3***1 | Винт с плоской головкой под шестигранник М10х16 | |
| 26 | 1***1 | Гайка | |
| 27 | 3***1 | Шайба | |
| 28 | 3***1 | Винт с головкой под шестигранник М12х110 | |
| 29 | 6***1 | Pin | |
| 30 | 3***3 | Втулка | |
| 31 | 3***1 | Масленка | |
| 32 | 3***1 | Винт с плоской головкой под шестигранник М10х16 | |
| 33 | T***1 | Нижняя крышка | |
| 34 | 6***1 | Магнитная пластина в сборе | |
| 35 | 3***1 | Винт с плоской головкой под шестигранник М10х16 | |
| 36 | 6***1 | Магнитная пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
