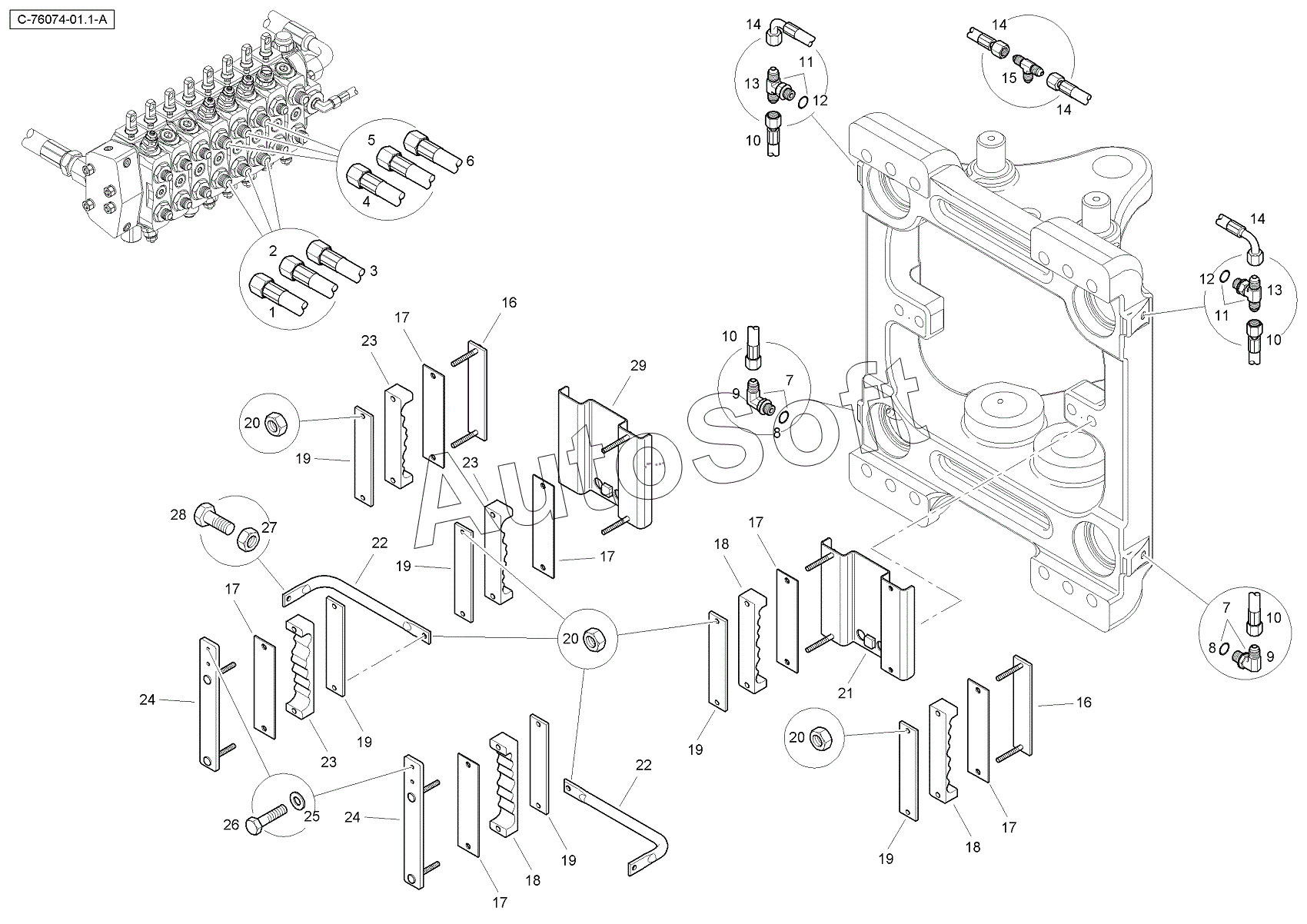

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 76074 Valve Hoses
1
2
3
4
5
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
14
14
15
16
16
17
17
17
17
17
17
18
18
18
19
19
19
19
19
19
20
20
20
20
20
20
21
22
22
23
23
23
24
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Hose Assembly - Valve Swing Bucket Head End | |
| 2 | 6***1 | Hose Assy - Boom/Dipper Dipper He | |
| 3 | 6***1 | Hose Assy - Valve To Swing Boom Rod End | |
| 4 | 6***1 | Hose Assembly - Valve To Swing Bucket Rod End | |
| 5 | 6***1 | Hose Assy - Valve To Swing Dipper Rod End | |
| 6 | 6***1 | Hose Assy - Valve To Swing Boom Head End | |
| 7 | 3***1 | Угольник | |
| 8 | 8***1 | Уплотнительное кольцо | |
| 9 | E***W | Угольник | |
| 10 | 6***1 | Патрубок в комплекте - Ss Вертикальный зажим | |
| 11 | 3***1 | Тройник | |
| 12 | 8***1 | Уплотнительное кольцо | |
| 13 | T***E | Tee | |
| 14 | 6***1 | Патрубок в комплекте - Ss Горизонтальный зажим | |
| 15 | 3***1 | Тройник | |
| 16 | 6***1 | Зажим патрубка - В сборе | |
| 17 | 6***1 | Прокладка | |
| 18 | 6***1 | Зажим патрубка | |
| 19 | 6***1 | Пластина зажима | |
| 20 | 3***1 | Гайка | |
| 20 | 3***1 | Гайка | |
| 21 | 3***1 | Гайка | |
| 22 | 6***1 | Зажимная пластина патрубка в сборе | |
| 23 | T***2 | Опора патрубка | |
| 24 | 6***1 | Зажим патрубка | |
| 25 | 6***1 | Кронштейн патрубка в сборе | |
| 26 | 3***1 | Шайба | |
| 27 | 3***1 | Гайка | |
| 27 | 3***1 | Болт | |
| 28 | 3***1 | Гайка | |
| 29 | 3***1 | Болт | |
| 30 | 6***1 | Зажимная пластина патрубка в сборе |
