Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM (2013). 4067 98338 Hose Burst - Digger - Cm - Mechanical
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29

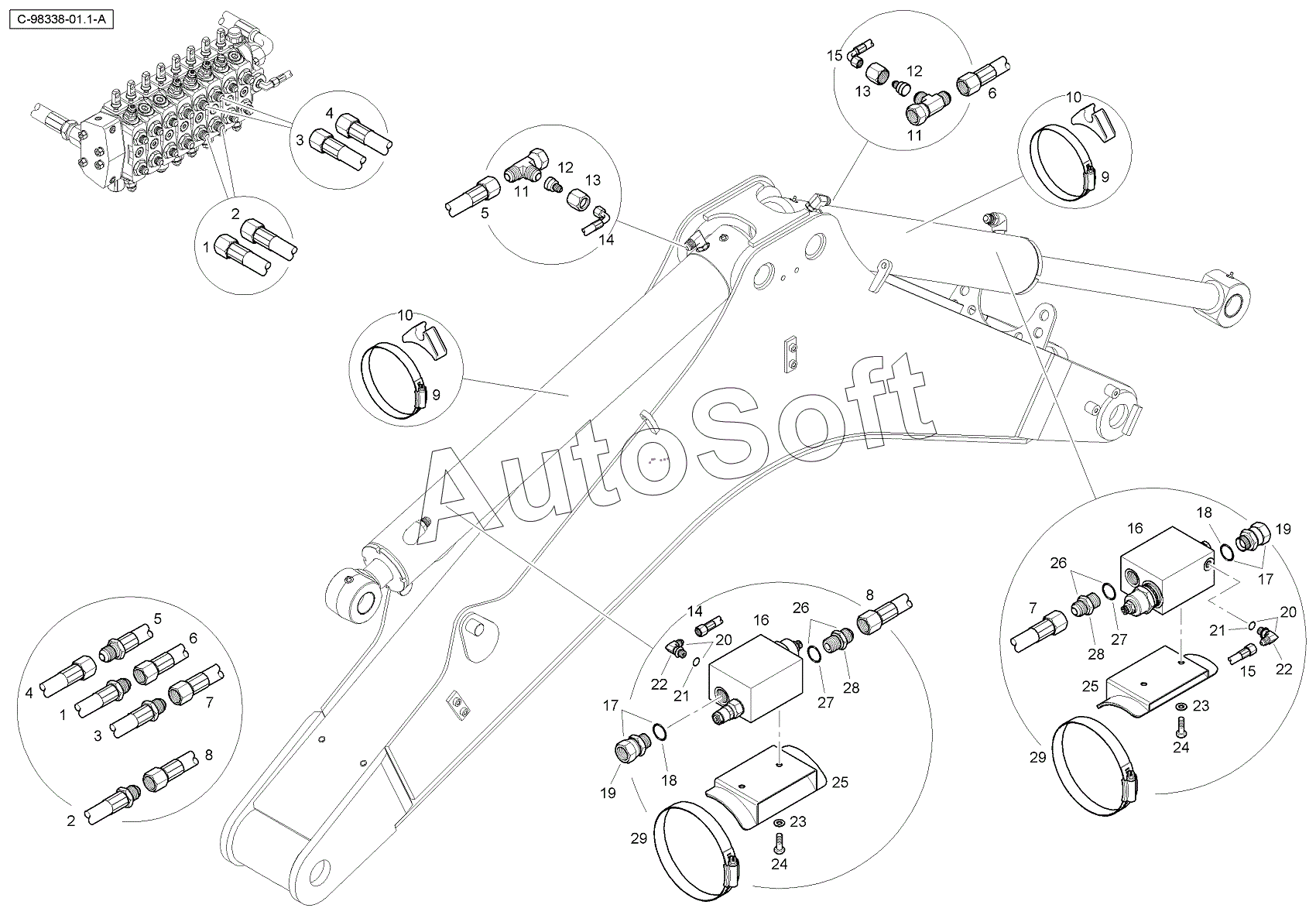

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Hose Assy - Valve To Swing Dipper He | |
| 2 | 6***1 | Hose Assy - Valve To Swing Boom Re | |
| 3 | 6***1 | Hose Assy - Valve To Swing Dipper Re | |
| 4 | 6***1 | Hose Assy - Valve To Swing Boom He | |
| 5 | T***4 | Hose Assy - Boom - Head End - Hb | |
| 6 | T***5 | Hose Assy - Dipper - Head End - Hb | |
| 7 | T***8 | Hose Assy - Dipper Rod End H.B. | |
| 8 | T***7 | Hose Assy - Boom Rod End H.B. | |
| 9 | 6***1 | Зажим патрубка | |
| 10 | 6***1 | Tube Saddle | |
| 11 | 3***1 | Разъем, гидравлический - тройник | |
| 12 | 3***1 | Переходная трубка | |
| 13 | 2***1 | Гайка - Трубка | |
| 14 | 6***1 | Hose Assy - Boom Pilot | |
| 15 | 6***1 | Hose Assy - Dipper Pilot | |
| 16 | 6***1 | Valve | |
| 17 | 6***1 | Разъем - Поворотная система 7/8jicmх7/8jicf | |
| 18 | 8***1 | Кольцевое уплотнение | |
| 19 | U***N | Union | |
| 20 | 3***1 | Угольник | |
| 21 | 8***1 | Кольцевое уплотнение | |
| 22 | E***W | Угольник | |
| 23 | 3***1 | Шайба | |
| 24 | 3***1 | Болт | |
| 25 | 6***1 | Кронштейн в сборе | |
| 26 | 8***1 | Муфта в сборе | |
| 27 | 8***1 | Кольцевое уплотнение | |
| 28 | U***N | Union | |
| 29 | 6***1 | Зажим патрубка |
