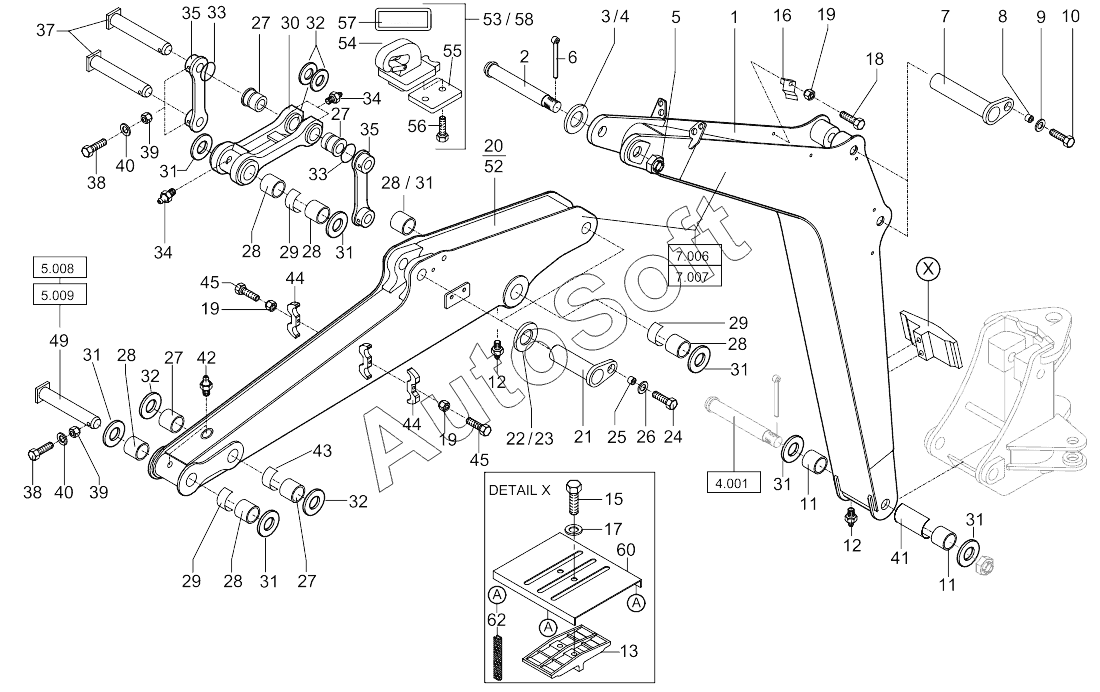

Каталог запасных частей к технике: RM-Terex TC35 (2015). Digging Attachment 0692-Xxxx
42
29
29
29
30
31
31
31
31
31
31
31
31
32
32
32
33
33
34
34
35
35
37
38
38
39
39
40
40
41
28
28
28
28
28
28
43
44
44
45
45
49
52
53
54
55
56
58
60
62
15
2
3
4
5
6
7
8
9
10
11
11
12
12
13
1
16
17
18
19
19
19
20
21
22
23
24
25
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Boom | |
| 2 | 0***0 | Pin | |
| 3 | 6***5 | Washer | |
| 4 | 1***4 | Shim | |
| 5 | 1***4 | Nut | |
| 6 | 1***2 | Cotter Pin | |
| 7 | 0***5 | Pin | |
| 8 | 0***3 | Bushing | |
| 9 | 1***1 | Washer | |
| 10 | 1***9 | Hexagon Bolt | |
| 11 | 5***2 | Bushing | |
| 12 | 1***6 | Grease Nipple | |
| 13 | 0***5 | Hose Clip | |
| 15 | 1***9 | Hexagon Bolt | |
| 16 | 0***4 | Hose Clip | |
| 17 | 1***7 | Washer | |
| 18 | 1***9 | Hexagon Bolt | |
| 19 | 1***1 | Nut | |
| 20 | 0***2 | Dipper Stick | |
| 21 | 0***0 | Pin | |
| 22 | 0***7 | Washer | |
| 23 | 0***8 | Washer | |
| 24 | 1***9 | Hexagon Bolt | |
| 25 | 0***3 | Bushing | |
| 26 | 1***1 | Washer | |
| 27 | 5***3 | Bushing | |
| 28 | 5***2 | Bushing | |
| 29 | 6***0 | Bushing | |
| 30 | 6***2 | Guide Link | |
| 31 | 1***2 | Wiperring | |
| 32 | 1***1 | Wiperring | |
| 33 | 1***4 | O Ring | |
| 34 | 1***6 | Grease Nipple | |
| 35 | 0***3 | Tilting Lever | |
| 37 | 0***5 | Pin | |
| 38 | 1***5 | Hexagon Bolt | |
| 39 | 1***3 | Nut | |
| 40 | 1***0 | Washer 10.5 | |
| 41 | 6***0 | Bearing Sleeve | |
| 42 | 1***6 | Grease Nipple | |
| 43 | 6***2 | Bushing | |
| 44 | 0***5 | Bracket | |
| 45 | 1***9 | Hexagon Bolt | |
| 49 | 0***5 | Pin | |
| 52 | 0***2 | Dipper Stick | |
| 53 | 6***0 | Bucket Linkage With Safety Hook | |
| 54 | 6***3 | Load Hook | |
| 55 | 0***7 | Bracket | |
| 56 | 1***1 | Hexagon Bolt | |
| 58 | 5***9 | Repair Kit | |
| 60 | 6***2 | Kantblech | |
| 62 | 5***0 | Edge Protection |
