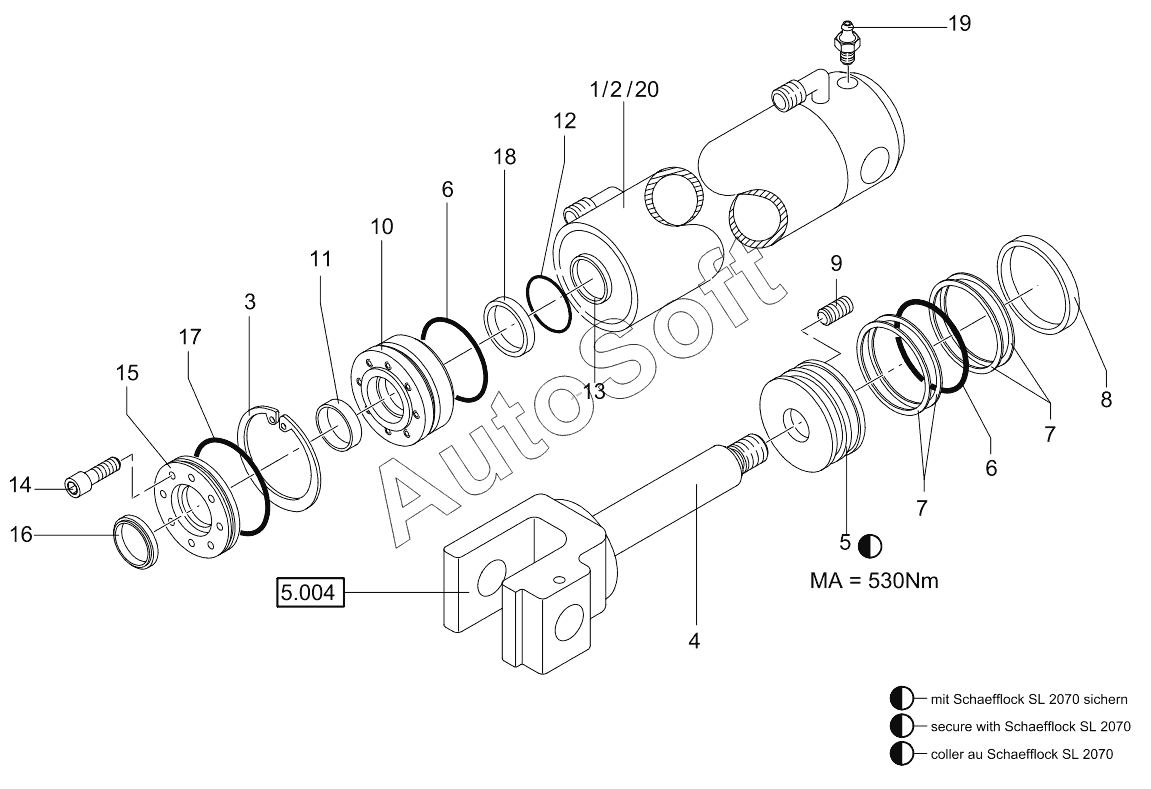

Каталог запасных частей к технике: RM-Terex TC-50 (2013). Hydraulic Cylinder - Slew Bucket
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hyd Cylinder | |
| 2 | 6***3 | Pipe | |
| 3 | 1***0 | Circlip | |
| 4 | 6***3 | Piston Rod Cpl. | |
| 5 | 0***5 | Piston | |
| 6 | 1***1 | O-Ring | |
| 7 | 1***4 | Back Up Ring | |
| 8 | 5***0 | Guiding Ring | |
| 9 | 1***7 | Set Screw | |
| 10 | 0***7 | Guide Bushing | |
| 11 | 1***0 | Rod Seal | |
| 12 | 1***9 | O-Ring | |
| 13 | 5***0 | Guiding Ring | |
| 14 | 1***3 | Screw | |
| 15 | 0***9 | Counter Flange | |
| 16 | 1***8 | Scraper Ring | |
| 17 | 1***3 | O-Ring | |
| 18 | 1***9 | Groove | |
| 19 | 1***6 | Grease Nipple | |
| 20 | 1***0 | Seal Kit |
