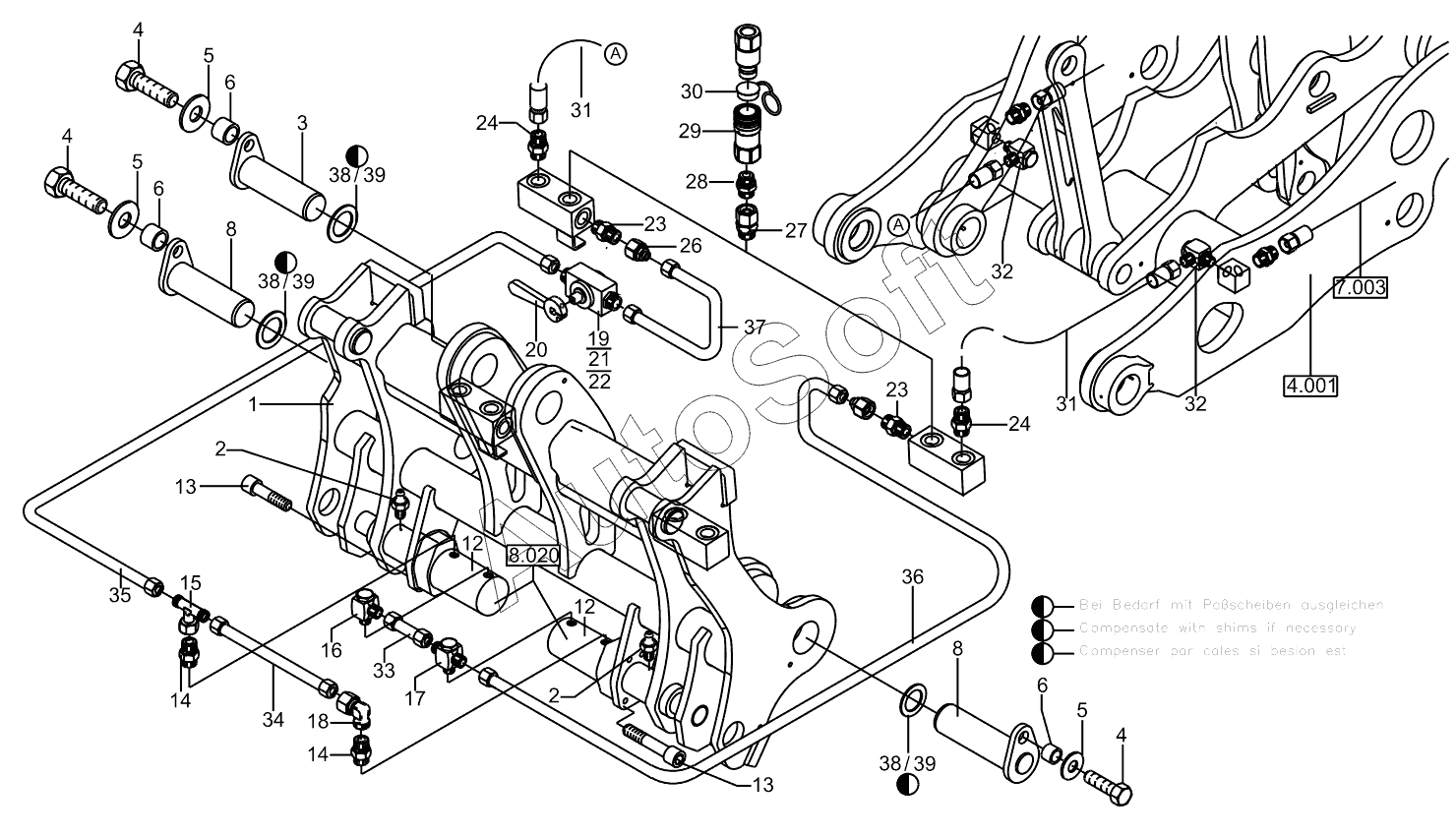

Каталог запасных частей к технике: RM-Terex TL-310 (2013). Hydraulic Quick Attach System
32
32
23
23
24
24
26
27
28
29
30
31
31
22
33
34
35
36
37
38
38
38
39
39
39
14
14
2
2
3
4
4
4
5
5
5
6
6
6
8
8
12
12
13
13
1
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Quick-Coupl Frame | |
| 2 | 1***6 | Grease Nipple | |
| 3 | 0***7 | Pin Cpl. | |
| 4 | 1***9 | Hexagon Bolt | |
| 5 | 1***1 | Washer | |
| 6 | 0***3 | Spacer | |
| 8 | 0***0 | Pin | |
| 12 | 6***0 | Hydraulic Cylinder | |
| 13 | 1***0 | Bolt | |
| 14 | 1***5 | Fitting | |
| 15 | 1***1 | Fitting | |
| 16 | 1***4 | Fitting | |
| 17 | 1***3 | Fitting | |
| 18 | 1***1 | Fitting | |
| 19 | 5***0 | Ball Valve | |
| 20 | 5***1 | Key | |
| 21 | 1***3 | Hexagon Bolt | |
| 22 | 1***9 | Nut | |
| 23 | 1***9 | Screw-In Socket | |
| 24 | 1***8 | Straight Fitting G | |
| 26 | 1***1 | Reducing Fitting | |
| 27 | 1***9 | Fitting | |
| 28 | 1***9 | Straight Fitting G | |
| 29 | 5***0 | Coupling Sleeve | |
| 30 | 5***1 | Dust Cap | |
| 31 | 4***3 | Hose 4sp | |
| 32 | 1***2 | Fitting | |
| 33 | 0***2 | Tubing | |
| 34 | 0***3 | Tubing | |
| 35 | 0***0 | Tubing | |
| 36 | 0***1 | Tubing | |
| 37 | 0***2 | Tubing | |
| 38 | 1***5 | Washer | |
| 39 | 1***8 | Washer |
