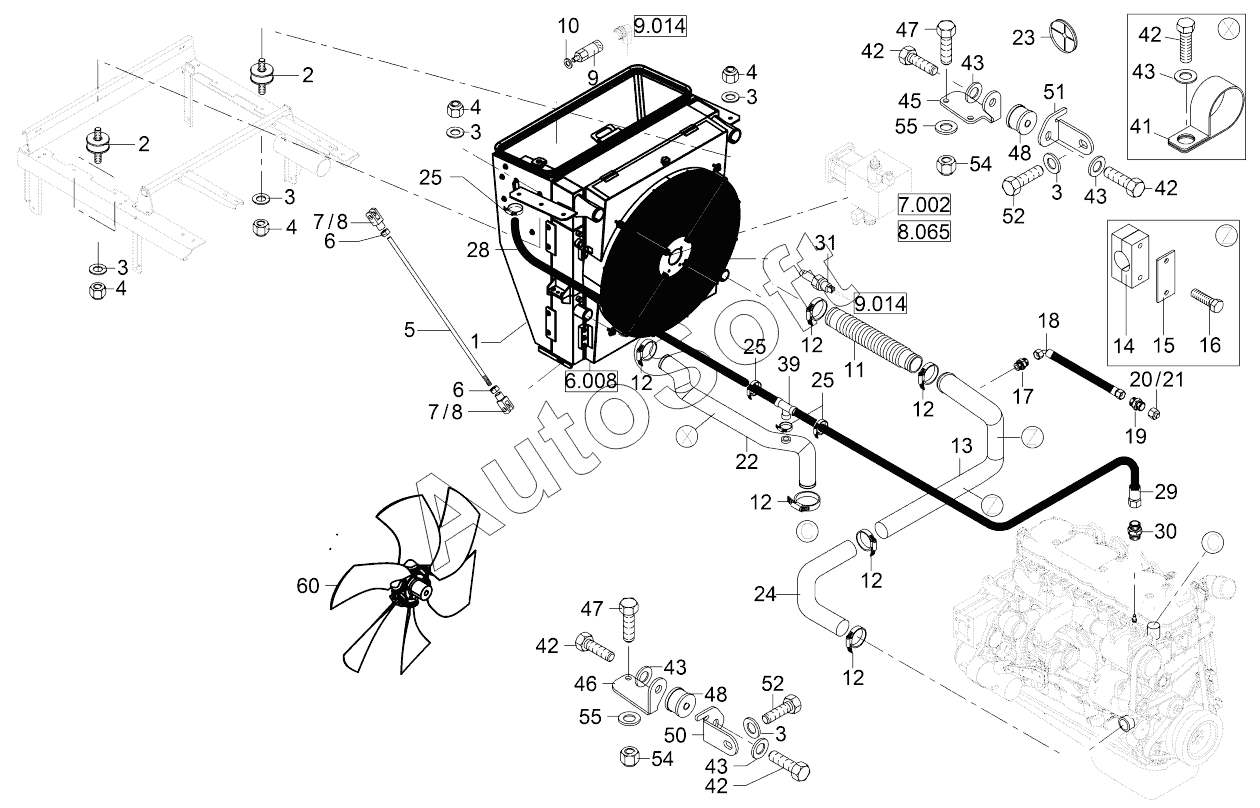

Каталог запасных частей к технике: RM-Terex TL-310 (2013). Combined Oil Cooler Tl03100123>
43
43
43
43
43
23
24
25
25
25
28
29
30
31
39
41
42
42
42
42
42
22
45
46
47
47
48
48
50
51
52
52
54
54
55
55
60
12
12
12
12
12
12
2
2
3
3
3
3
3
3
4
4
4
4
5
6
6
7
7
8
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Circuit Radiator | |
| 2 | 5***7 | Rubber & Metal Blo | |
| 3 | 1***1 | Washer | |
| 4 | 1***4 | Nut | |
| 5 | 6***5 | Threaded Rod | |
| 6 | 1***1 | Nut | |
| 7 | 1***6 | Clevis | |
| 8 | 5***0 | Pin | |
| 9 | 5***4 | Cooling Water Sens | |
| 10 | 1***5 | Seal Ring | |
| 11 | 5***9 | Hose | |
| 12 | 5***6 | Hose Clip | |
| 13 | 0***0 | Tube | |
| 14 | 5***6 | Hose Clip | |
| 15 | 5***0 | Cover Plate | |
| 16 | 1***4 | Screw | |
| 17 | 1***0 | Straight Fitting G | |
| 18 | 4***4 | Hose | |
| 19 | 1***6 | Fitting | |
| 20 | 1***6 | Plug | |
| 21 | 1***6 | Union Nut | |
| 22 | 5***2 | Hose | |
| 23 | 5***7 | Membrane Reservoir | |
| 24 | 5***0 | Hose | |
| 25 | 5***0 | Hose Clip | |
| 28 | 0***6 | Water Hose | |
| 29 | 0***5 | Water Hose | |
| 30 | 1***5 | Fitting | |
| 31 | 5***2 | Temperature Adjust | |
| 39 | 5***7 | Hose Nozzle | |
| 41 | 5***0 | Hose Clip | |
| 42 | 1***3 | Screw | |
| 43 | 1***9 | Washer | |
| 45 | 0***4 | Bracket | |
| 46 | 0***5 | Bracket | |
| 47 | 1***8 | Hexagon Bolt | |
| 48 | 5***6 | Mounting | |
| 50 | 0***6 | Bracket | |
| 51 | 0***7 | Bracket | |
| 52 | 1***9 | Hexagon Bolt | |
| 54 | 1***1 | Nut | |
| 55 | 1***8 | Washer | |
| 60 | 5***6 | Flywheel |
