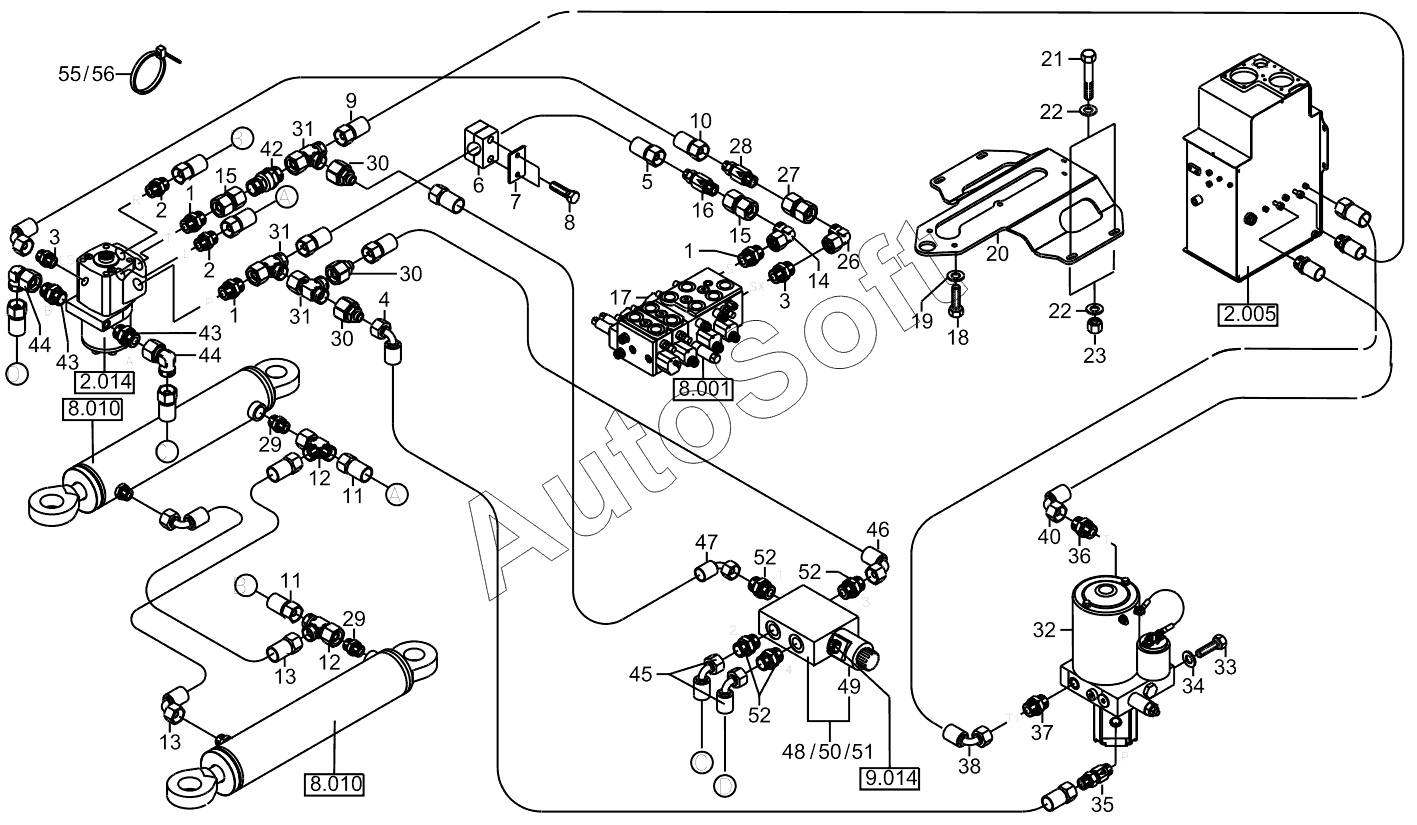

Каталог запасных частей к технике: RM-Terex TL-310 (2013). Hydraulic Installation - Steering
42
29
29
30
30
30
31
31
31
32
33
34
35
36
37
38
39
40
28
43
43
44
44
45
46
47
48
49
50
51
52
52
52
55
56
14
2
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
1
1
1
15
15
16
17
18
19
20
21
22
22
23
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Fitting | |
| 2 | 1***2 | Straight Fitting | |
| 3 | 1***5 | Fitting | |
| 4 | 4***3 | Hose | |
| 5 | 4***0 | Hose | |
| 6 | 5***7 | Hose Clip | |
| 7 | 5***0 | Cover | |
| 8 | 1***3 | Hexagon Bolt | |
| 9 | 4***3 | Hose | |
| 10 | 4***1 | Hose | |
| 11 | 4***9 | Hose | |
| 12 | 1***3 | Fitting Elsd | |
| 13 | 4***4 | Hose | |
| 14 | 1***4 | Fitting Ewsd | |
| 15 | 1***0 | Fitting | |
| 16 | 1***5 | Return Press. Valv | |
| 17 | 5***5 | Control Block | |
| 18 | 1***3 | Hexagon Bolt | |
| 19 | 1***0 | Washer 10.5 | |
| 20 | 0***0 | Valve Bracket | |
| 21 | 1***0 | Screw | |
| 22 | 1***1 | Washer | |
| 23 | 1***4 | Nut | |
| 26 | 1***1 | Fitting | |
| 27 | 1***7 | Fitting | |
| 28 | 1***2 | One Way Valve | |
| 29 | 1***0 | Fitting | |
| 30 | 1***8 | Fitting Redsd | |
| 31 | 1***4 | Fitting Elsd | |
| 32 | 5***0 | Emergency Steering Device | |
| 33 | 1***4 | Screw | |
| 34 | 1***9 | Washer | |
| 35 | 1***2 | Check Valve | |
| 36 | 1***3 | Straight Fitting G | |
| 37 | 1***1 | Fitting | |
| 38 | 4***1 | Hose | |
| 39 | 5***0 | Hose Clip | |
| 40 | 4***4 | Hose | |
| 42 | 1***4 | One Way Valve | |
| 43 | 1***4 | Straight Fitting G | |
| 44 | 1***2 | Fitting | |
| 45 | 4***3 | Hose | |
| 46 | 4***3 | Hose | |
| 47 | 4***3 | Hose | |
| 48 | 5***1 | Solenoid Valve | |
| 49 | 5***5 | Solenoid Valve | |
| 50 | 1***4 | Bolt | |
| 51 | 1***5 | Washer | |
| 52 | 1***8 | Fitting | |
| 55 | 5***0 | Binder | |
| 56 | 5***0 | Cable Binder |
