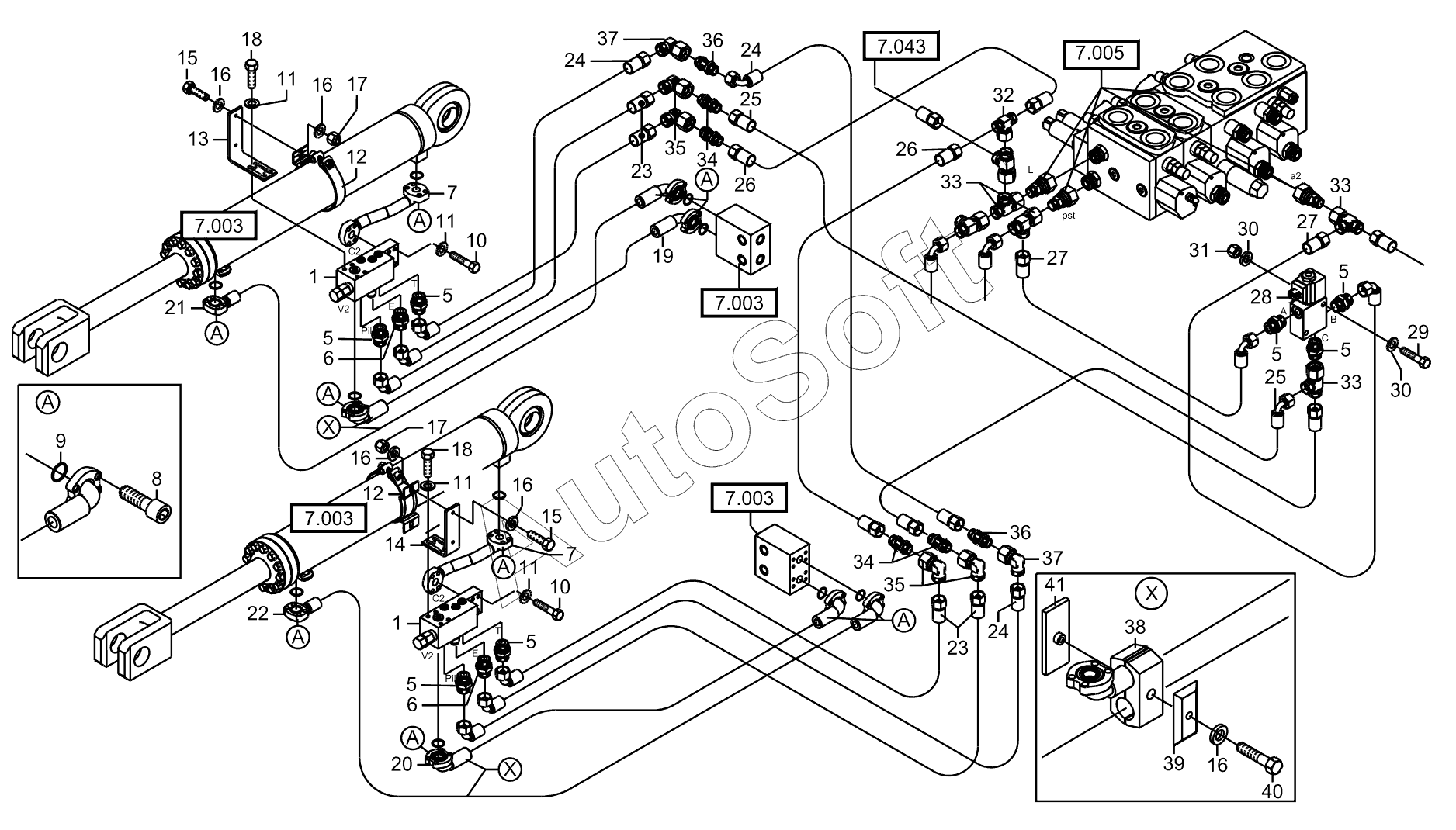

Каталог запасных частей к технике: RM-Terex TL-310 (2013). Hydraulic Installation - Load Check Valve Lifting Frame
33
33
33
24
24
24
25
25
26
26
27
27
28
29
30
30
31
32
23
23
34
34
35
35
36
36
37
37
38
39
40
41
14
5
5
5
5
5
5
5
6
6
7
7
8
9
10
10
11
11
11
11
12
12
13
1
1
15
15
16
16
16
16
16
17
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Lasthalteventil | |
| 5 | 1***5 | Fitting | |
| 6 | 1***2 | Straight Fitting G | |
| 7 | 0***5 | Rohr Kpl. Verz. N.Zchng. | |
| 8 | 1***0 | Pan Head Screw | |
| 9 | 1***2 | O-Ring | |
| 10 | 1***1 | Bolt | |
| 11 | 1***2 | Washer | |
| 12 | 5***1 | Bracket | |
| 13 | 6***8 | Halter Rechts Verz. - En | |
| 14 | 6***9 | Halter Hubzylinder - En 10025-2 - S355j2c+N - | |
| 15 | 1***8 | Hexagon Bolt | |
| 16 | 1***7 | Washer | |
| 17 | 1***1 | Nut | |
| 18 | 1***9 | Hexagon Bolt | |
| 19 | 4***3 | Schlauchleitung 4sh - Nw16x1680 - | |
| 20 | 4***4 | Schlauchleitung 4sh - Nw16x1680 - | |
| 21 | 4***2 | Schlauchleitung 4sh - Nw16x2090 - | |
| 22 | 4***3 | Schlauchleitung 4sh - Nw16x2090 - | |
| 23 | 4***1 | Hose | |
| 24 | 4***7 | Hose 4sp Nw6x1520 Dko-8s90g/Dko-8s | |
| 25 | 4***1 | Hose | |
| 26 | 4***0 | Hose | |
| 27 | 4***1 | Hose | |
| 28 | 5***9 | Control Valve | |
| 29 | 1***4 | Bolt | |
| 30 | 1***5 | Washer | |
| 31 | 1***9 | Hexagon Nut | |
| 32 | 1***1 | Fitting | |
| 33 | 1***1 | Fitting | |
| 34 | 1***1 | Fitting | |
| 35 | 1***1 | Fitting | |
| 36 | 1***1 | Fitting | |
| 37 | 1***1 | Fitting Ewsd | |
| 38 | 5***6 | Clip | |
| 39 | 5***0 | Cover Plate | |
| 40 | 1***9 | Hexagon Bolt | |
| 41 | 5***4 | Welding Plate |
