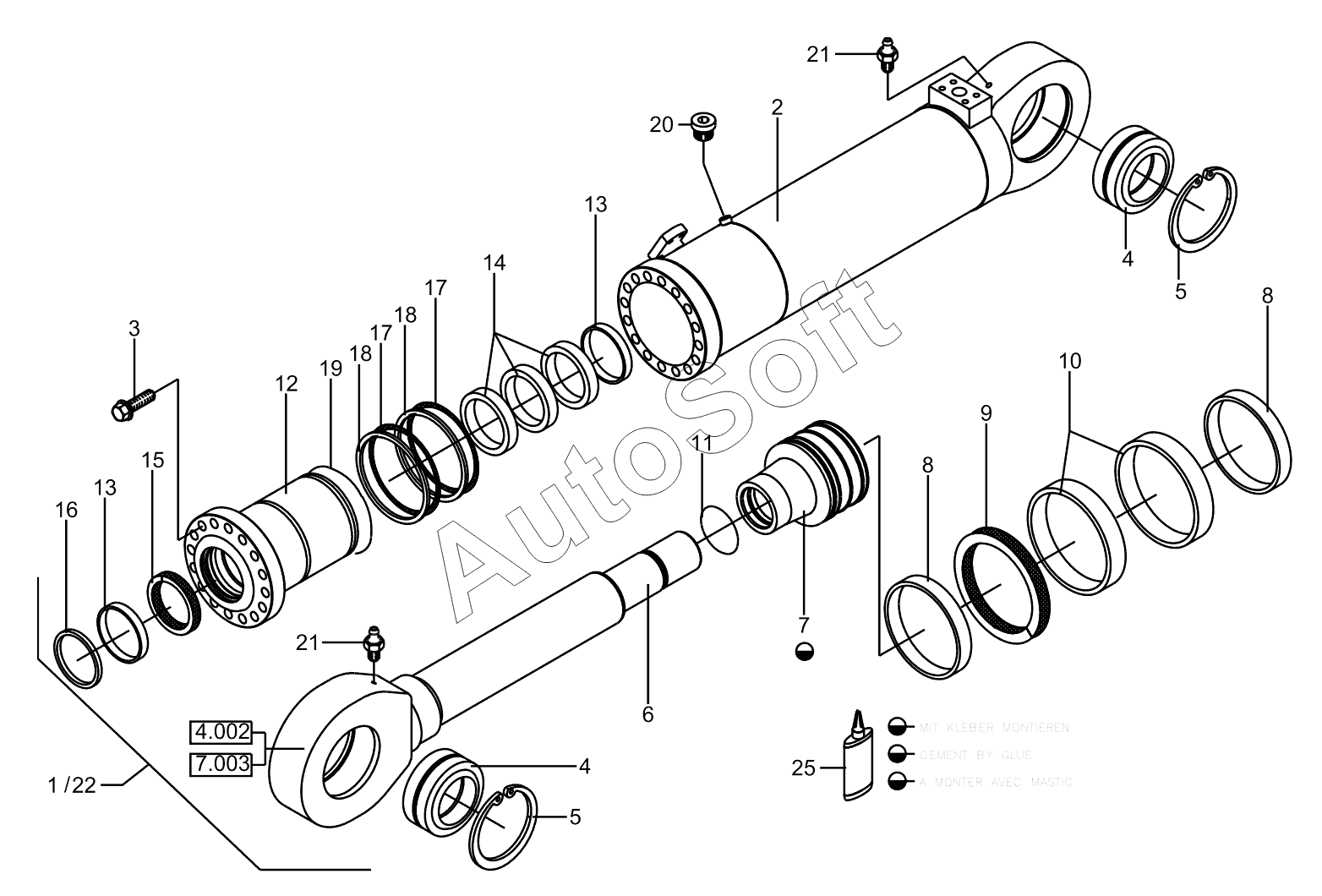

Каталог запасных частей к технике: RM-Terex TL-310 (2013). Hydraulic Cylinder – Dumping Tl03100107> +0103 Z160/100
12
25
22
21
21
20
19
18
18
17
17
16
15
14
13
13
1
11
10
9
8
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hydraulic-Cylinder | |
| 2 | 6***3 | Cylinder Pipe | |
| 3 | 1***1 | Bolt | |
| 4 | 1***4 | Linkage Bearing | |
| 5 | 1***2 | Circlip | |
| 6 | 6***1 | Piston Rod | |
| 7 | 0***5 | Piston | |
| 8 | 5***5 | Piston Ring Guidan | |
| 9 | 1***0 | Piston Seal | |
| 10 | 5***7 | Guidance Ring | |
| 11 | 1***1 | O-Ring | |
| 12 | 0***7 | Piston Guidance Strap | |
| 13 | 5***0 | Rod Guide Ring | |
| 14 | 5***2 | Rod Guide Ring | |
| 15 | 1***0 | Rod Seal | |
| 16 | 1***8 | Scraper Ring | |
| 17 | 1***9 | O-Ring | |
| 18 | 1***0 | Back Up Ring | |
| 19 | 3***0 | O Ring | |
| 20 | 1***2 | Plug | |
| 21 | 1***8 | Grease Nipple | |
| 22 | 1***2 | Seal Kit | |
| 25 | M***A | Lock Fluid |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
