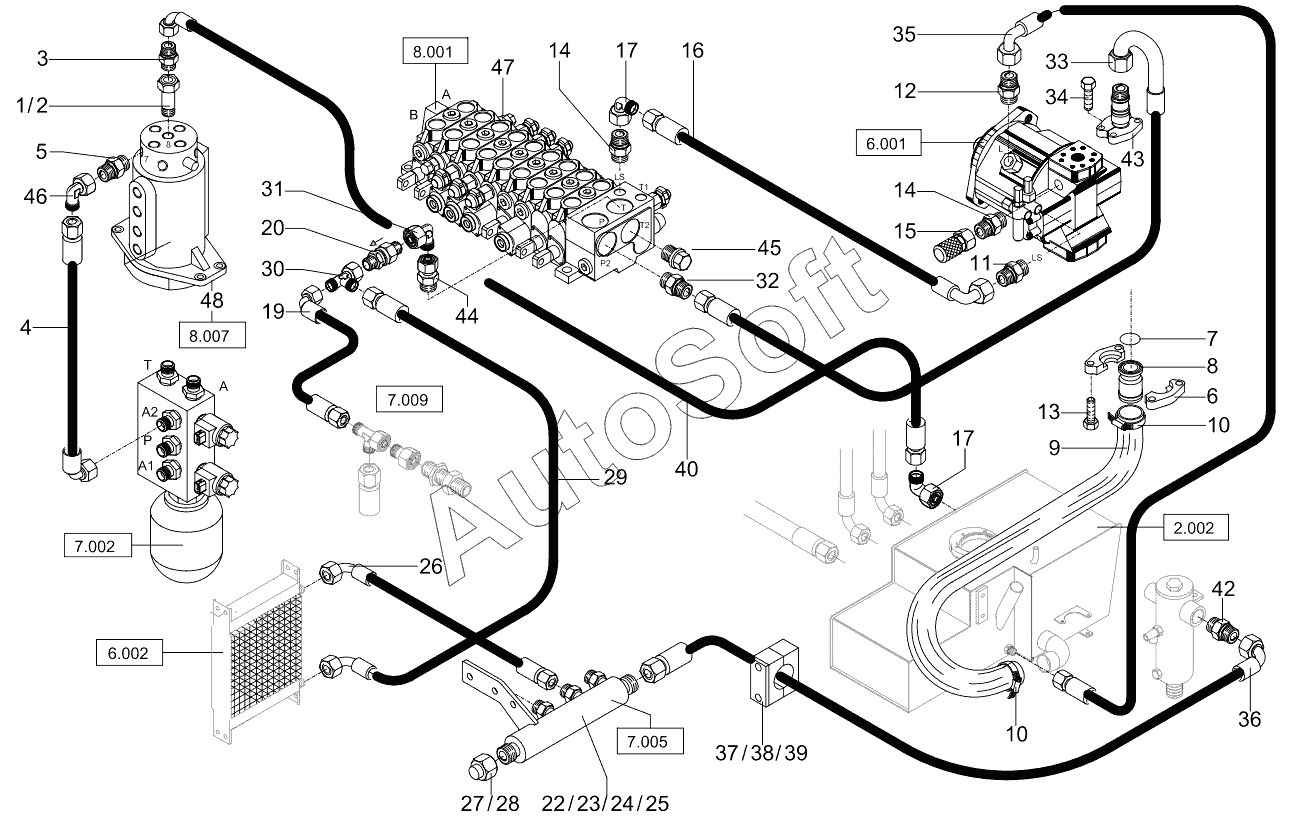

Каталог запасных частей к технике: RM-Terex TC-29 (2014). Hydraulikinstallation - Umlauf
37
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
42
43
44
45
46
47
48
12
2
3
4
5
6
7
8
9
10
10
11
1
13
14
14
15
16
17
17
19
20
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Fitting | |
| 2 | 1***9 | Seal Ring | |
| 3 | 1***7 | Fitting | |
| 4 | 4***1 | Hose | |
| 5 | 1***5 | Fitting | |
| 6 | 5***0 | Flange | |
| 7 | 1***0 | O-Ring | |
| 8 | 0***0 | Suction Port | |
| 9 | 5***2 | Hose | |
| 10 | 5***5 | Hose Clip | |
| 11 | 1***1 | Fitting | |
| 12 | 1***9 | Straight Fitting G | |
| 13 | 1***2 | Bolt | |
| 14 | 1***5 | Fitting | |
| 15 | 5***0 | Meter Connection | |
| 16 | 4***1 | Hose | |
| 17 | 1***1 | Fitting | |
| 19 | 4***6 | Hose | |
| 20 | 1***9 | Return Valve | |
| 22 | 0***8 | Return Line Collec | |
| 23 | 1***8 | Hexagon Bolt | |
| 24 | 1***7 | Washer | |
| 25 | 1***1 | Nut | |
| 26 | 4***6 | Hose | |
| 27 | 1***9 | Union Nut | |
| 28 | 1***9 | Plug | |
| 29 | 4***6 | Hose | |
| 30 | 1***5 | Fitting Elsd | |
| 31 | 1***5 | Fitting Ewsd | |
| 32 | 1***9 | Straight Fitting G | |
| 33 | 4***6 | Hose | |
| 34 | 1***6 | Hexagon Bolt | |
| 35 | 4***6 | Hose | |
| 36 | 4***6 | Hose | |
| 37 | 5***5 | Hose Clip | |
| 38 | 5***0 | Co9ver | |
| 39 | 1***4 | Screw | |
| 40 | 4***1 | Hose | |
| 42 | 1***7 | Fitting | |
| 43 | 5***5 | Fasteners | |
| 44 | 1***5 | Fitting | |
| 45 | 1***5 | Plug | |
| 46 | 1***1 | Fitting | |
| 47 | 5***9 | Control Valve | |
| 48 | 5***3 | Rotory Transfer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
