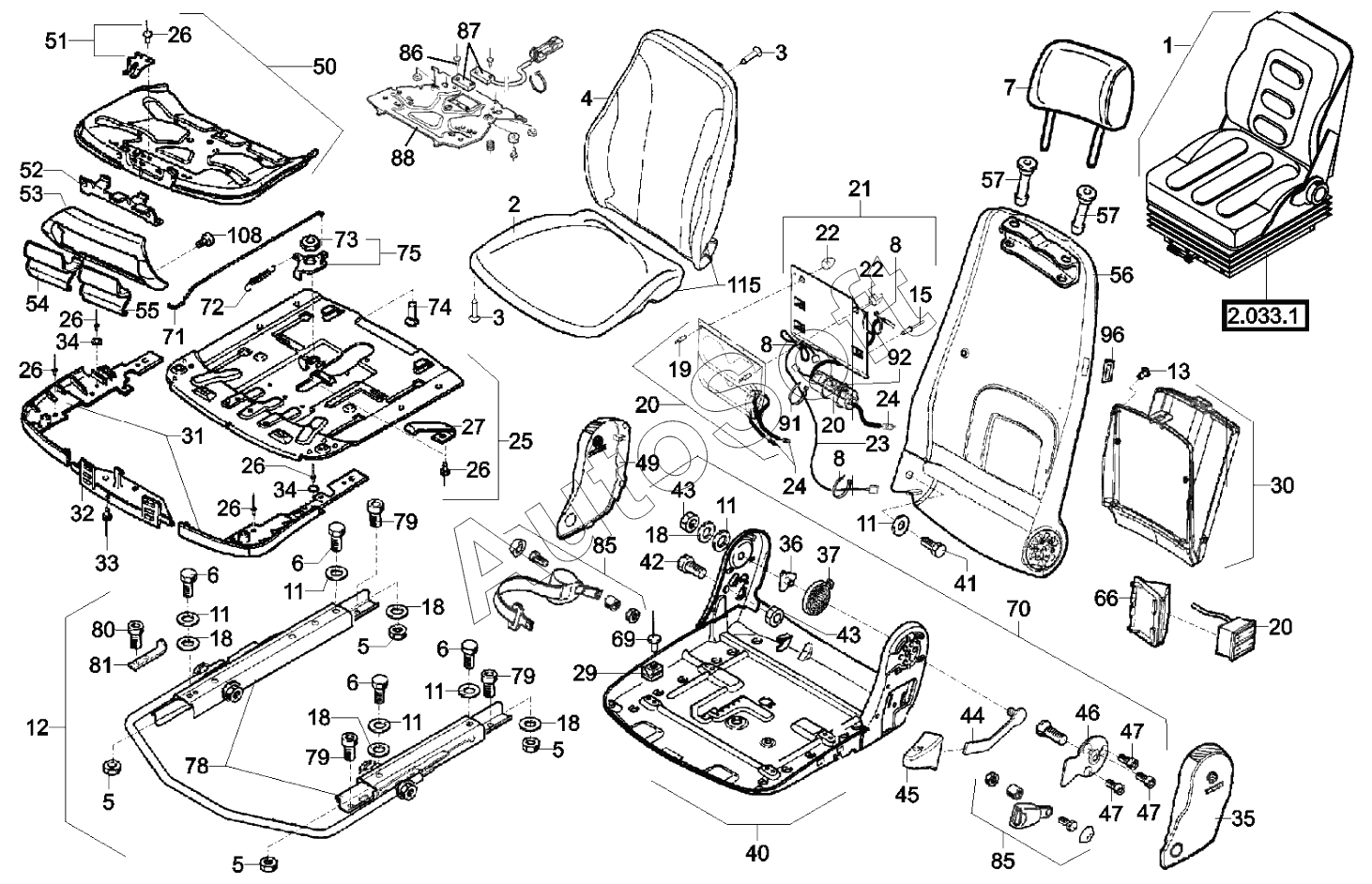

Каталог запасных частей к технике: RM-Terex TL-260 (2009). OPERATOR’S SEAT WITH VERTEBRA SUPPORT MSG 95 >TL0260XXXX
53
71
70
69
66
57
57
56
55
54
72
52
51
50
49
47
47
47
46
45
44
85
85
115
108
96
92
91
88
87
86
43
43
81
80
79
79
79
78
75
74
73
11
11
11
11
11
11
22
22
21
20
20
20
19
18
18
18
18
18
15
13
12
23
8
8
8
7
6
6
6
6
5
5
5
5
4
3
3
2
32
42
41
40
37
36
35
34
34
33
1
31
30
29
27
26
26
26
26
26
26
25
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | OPERATORґS SEAT | |
| 2 | 5***5 | CUSHION, SEAT CPL. | |
| 3 | 5***5 | BOLT | |
| 4 | 5***4 | CUSHION BACK REST CPL. | |
| 5 | 1***1 | Nut | |
| 6 | 1***7 | Hexagon Bolt | |
| 7 | 5***7 | HEADREST | |
| 8 | 5***0 | BINDER | |
| 11 | 5***4 | Washer | |
| 12 | 5***2 | MOUNTING PARTS CPL. | |
| 13 | 5***3 | SCREW | |
| 15 | 5***4 | Rivet | |
| 18 | 5***0 | Washer | |
| 19 | 5***5 | RIVET | |
| 20 | 5***8 | SUPPORT | |
| 21 | 5***6 | PLATE CPL. | |
| 22 | 5***9 | BUFFER | |
| 23 | 5***5 | WIRE HARNESS | |
| 24 | 5***6 | COMPRESSION SPRING | |
| 25 | 5***7 | Plate | |
| 26 | 5***8 | Rivet | |
| 27 | 5***9 | Sheet Metal | |
| 29 | 5***0 | Sliding Block | |
| 30 | 5***2 | TOOL BAG | |
| 31 | 5***1 | Cover | |
| 32 | 5***2 | Locking Device | |
| 33 | 5***2 | Rivet | |
| 34 | 5***9 | WASHER | |
| 35 | 5***0 | Cover Left | |
| 36 | 5***3 | Bearing | |
| 37 | 5***4 | Spring | |
| 40 | 5***4 | Plate | |
| 41 | 1***9 | Hexagon Bolt | |
| 42 | 1***8 | Hexagon Bolt | |
| 43 | 1***1 | Nut | |
| 44 | 5***5 | Lever | |
| 45 | 5***6 | Handle | |
| 46 | 5***7 | Plate | |
| 47 | 5***8 | Bolt | |
| 49 | 5***2 | Cover Rh | |
| 50 | 5***3 | Linkage | |
| 51 | 5***6 | Sheet Metal | |
| 52 | 5***0 | Lever | |
| 53 | 5***7 | Cover | |
| 54 | 5***1 | Handle | |
| 55 | 5***2 | Handle | |
| 56 | 5***8 | BACKREST CPL. | |
| 57 | 5***9 | Guiding Device | |
| 66 | 5***1 | COVER | |
| 69 | 5***3 | Rivet | |
| 70 | 5***4 | Add-On Pieces For | |
| 71 | 5***5 | Rod | |
| 72 | 5***3 | Spring | |
| 73 | 5***6 | Ring | |
| 74 | 5***7 | Bolt | |
| 75 | 5***5 | Lever | |
| 78 | 5***4 | ADJUST.RAIL CPL. | |
| 79 | 5***4 | Pan Head Screw | |
| 80 | 1***8 | Screw | |
| 81 | 5***9 | ANGLE | |
| 85 | 5***7 | SEAT BELT CPL. | |
| 86 | 5***7 | RIVET | |
| 87 | 5***8 | SEAT SWITCH WITH MAGNET | |
| 88 | 5***9 | SEAT SWITCH CPL. | |
| 91 | 5***0 | BINDER | |
| 92 | 5***8 | BINDER | |
| 96 | 5***9 | COVER BLACK | |
| 108 | 5***6 | Bolt | |
| 115 | 5***6 | SEAT CUSHION KIT |
