Каталог запасных частей к технике: RM-Terex TL-260 (2009). LOADING EQUIPMENT 1
28
20
21
22
23
24
25
25
26
26
27
27
27
27
19
29
29
30
31
32
33
33
34
34
35
1
18
18
16
16
15
15
14
14
13
13
11
11
10
10
10
9
9
9
8
8
8
7
7
7
6
6
6
6
6
6
6
5
5
5
5
5
5
5
5
4
4
4
4
4
4
4
4
3
3
2
2

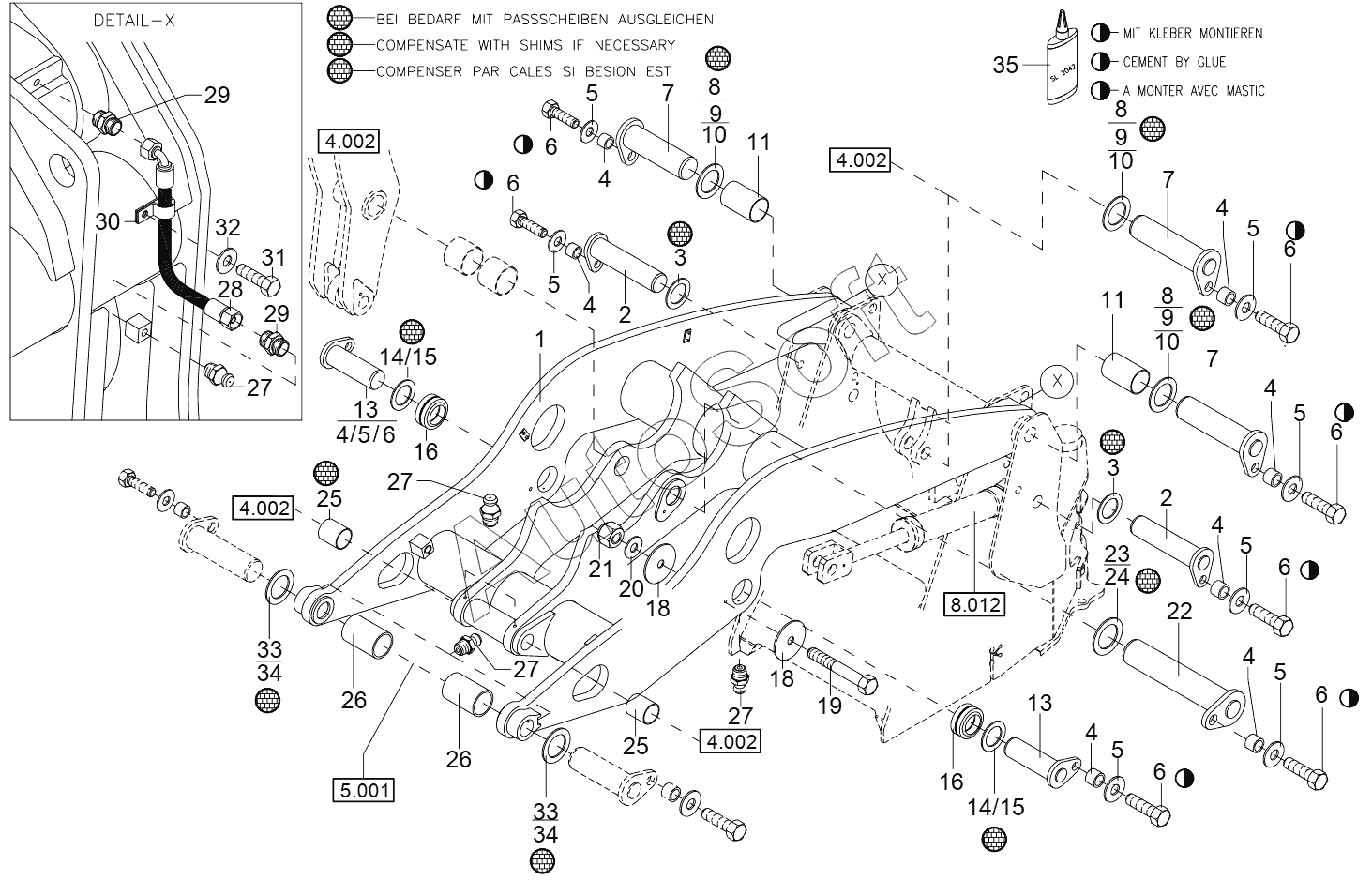

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | LIFT FRAME | |
| 2 | 0***0 | PIN | |
| 3 | 1***4 | SHIM | |
| 4 | 0***3 | Spacer | |
| 5 | 1***1 | Washer | |
| 6 | 1***9 | Hexagon Bolt | |
| 7 | 0***5 | Pin | |
| 8 | 1***5 | WASHER | |
| 9 | 0***2 | WASHER | |
| 10 | 0***4 | WASHER | |
| 11 | 5***5 | BUSHING | |
| 13 | 0***0 | Pin | |
| 14 | 1***3 | SHIM | |
| 15 | 1***8 | SHIM | |
| 16 | 1***5 | LINKAGE BEARING | |
| 18 | 0***0 | Washer | |
| 19 | 1***1 | Hexagon Bolt | |
| 20 | 1***2 | Washer | |
| 21 | 1***4 | Nut | |
| 22 | 0***5 | PIN | |
| 23 | 1***5 | Washer | |
| 24 | 1***8 | Washer | |
| 25 | 5***7 | Bushing | |
| 26 | 0***5 | BUSHING | |
| 27 | 1***0 | Grease Nipple | |
| 28 | 0***0 | HOSE | |
| 29 | 1***1 | Fitting | |
| 30 | 5***0 | Hose Clip | |
| 31 | 1***7 | Hexagon Bolt | |
| 32 | 1***8 | Washer | |
| 33 | 0***3 | Shim | |
| 34 | 0***5 | Washer | |
| 35 | M***A | Loctite |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
