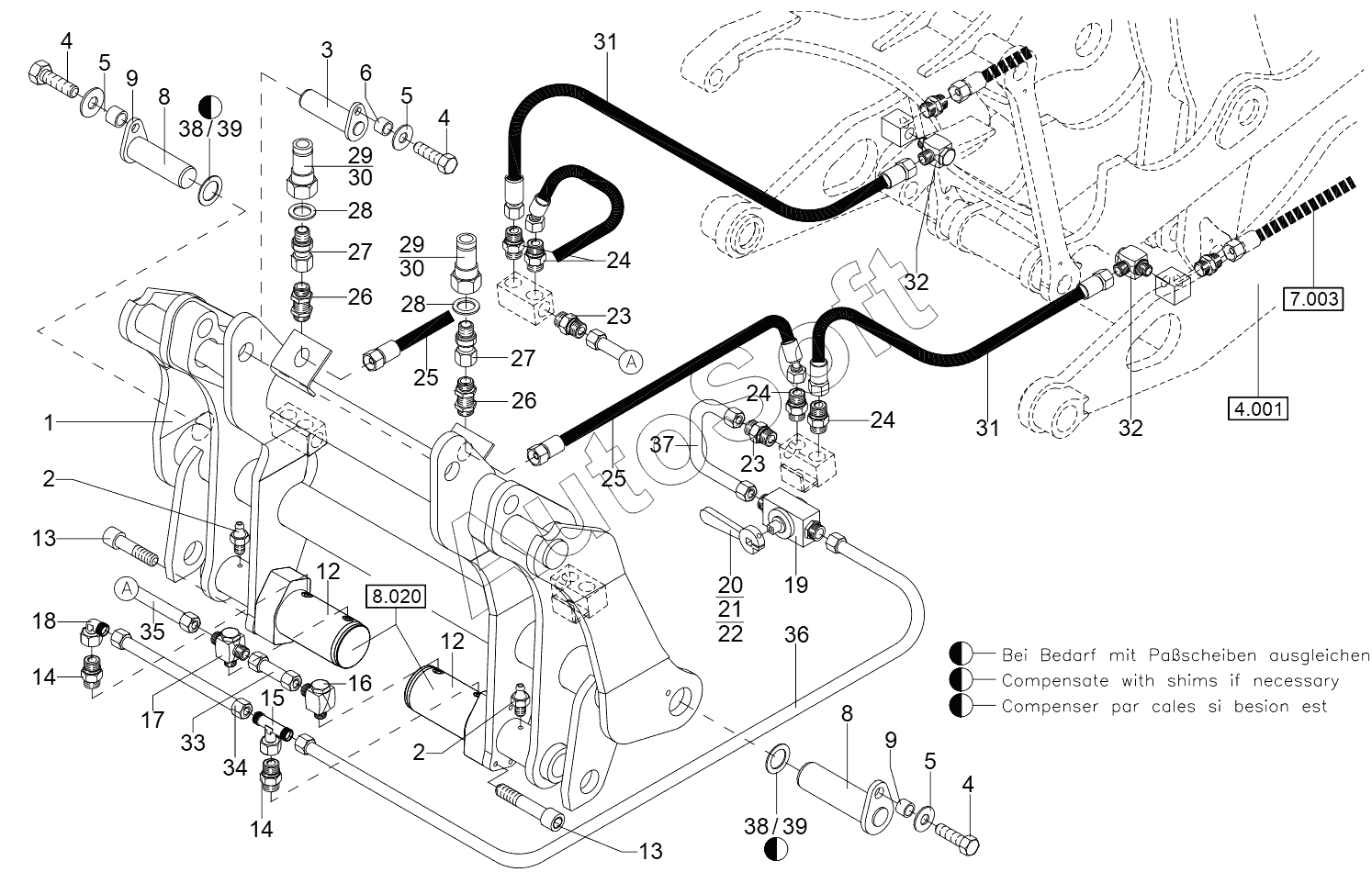

Каталог запасных частей к технике: RM-Terex TL-260 (2009). HYDRAULIC QUICK MOUNT HITCH
31
31
23
23
24
24
24
25
25
26
26
27
27
28
28
29
29
30
30
22
32
32
33
34
35
36
37
38
38
39
39
13
13
2
2
3
4
4
4
5
5
5
6
8
8
9
9
12
12
1
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | QUICK M. HITCH FRAME | |
| 2 | 1***6 | Grease Nipple | |
| 3 | 0***7 | PIN CPL.FLAG | |
| 4 | 1***9 | Hexagon Bolt | |
| 5 | 1***1 | Washer | |
| 6 | 0***3 | Bushing | |
| 8 | 0***5 | PIN | |
| 9 | 0***3 | Spacer | |
| 12 | 6***0 | Hydraulic Cylinder | |
| 13 | 1***0 | Bolt | |
| 14 | 1***5 | Fitting | |
| 15 | 1***1 | Fitting | |
| 16 | 1***4 | Fitting | |
| 17 | 1***3 | Fitting | |
| 18 | 1***1 | Fitting | |
| 19 | 5***0 | Ball Valve | |
| 20 | 5***1 | Key | |
| 21 | 1***3 | Hexagon Bolt | |
| 22 | 1***9 | Nut | |
| 23 | 1***6 | FITTING | |
| 24 | 1***7 | FITTING | |
| 25 | 4***1 | HOSE | |
| 26 | 1***6 | FITTING | |
| 27 | 0***0 | FITTING | |
| 28 | 1***9 | SEAL RING | |
| 29 | 5***0 | Coupling Plug | |
| 30 | 5***0 | Dust Cap | |
| 31 | 4***0 | HOSE | |
| 32 | 1***0 | FITTING | |
| 33 | 0***2 | Tubing | |
| 34 | 0***3 | Tubing | |
| 35 | 0***4 | TUBING | |
| 36 | 0***5 | TUBING | |
| 37 | 0***6 | TUBING | |
| 38 | 0***3 | Shim | |
| 39 | 0***5 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
