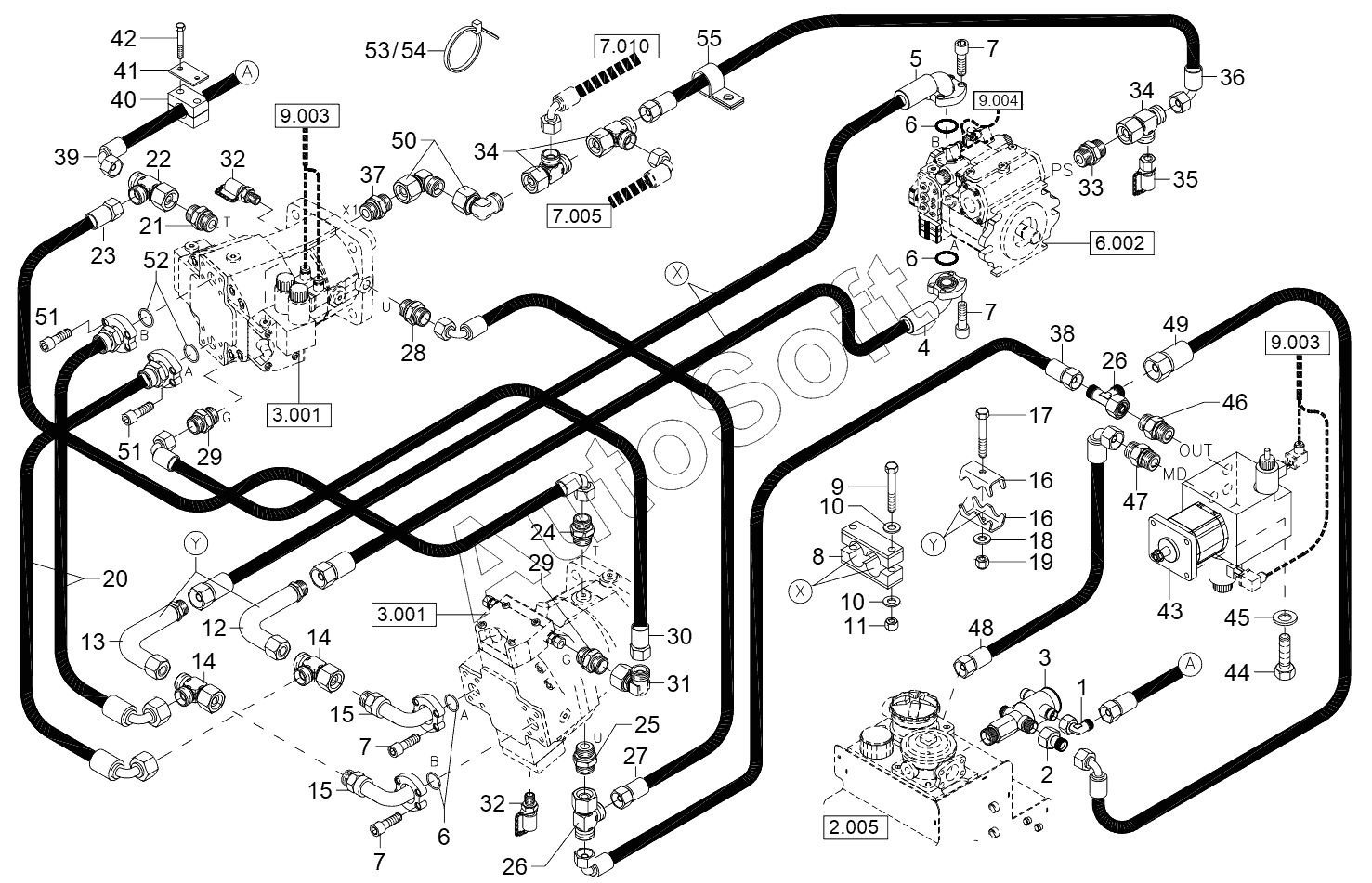

Каталог запасных частей к технике: RM-Terex TL-260 (2009). HYDRAULIC INSTALLATION - DRIVE / VENTILATOR MOTOR
1
2
3
4
5
6
6
6
7
7
7
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Fitting Ewsd | |
| 2 | 1***5 | Fitting Redsd | |
| 3 | 5***4 | Thermostat | |
| 4 | 4***5 | Hose | |
| 5 | 4***5 | Hose | |
| 6 | 1***5 | Seal | |
| 7 | 1***6 | Pan Head Screw | |
| 8 | 0***5 | Hose Clip | |
| 9 | 1***1 | Hexagon Bolt | |
| 10 | 1***2 | Washer | |
| 11 | 1***4 | Nut | |
| 12 | 0***1 | Elbow | |
| 13 | 0***2 | Elbow | |
| 14 | 1***8 | Fitting Elsd | |
| 15 | 0***3 | Elbow | |
| 16 | 6***6 | Pipe Clip | |
| 17 | 1***5 | Hexagon Bolt | |
| 18 | 1***0 | Washer 10.5 | |
| 19 | 1***3 | Nut | |
| 20 | 4***6 | Hose | |
| 21 | 1***2 | Screw-In Socket | |
| 22 | 1***6 | Fitting Elsd | |
| 23 | 4***6 | Hose | |
| 24 | 1***7 | Fitting | |
| 25 | 1***4 | Fitting | |
| 26 | 1***4 | Fitting Elsd | |
| 27 | 4***1 | HOSE | |
| 28 | 1***3 | Straight Fitting G | |
| 29 | 1***4 | Fitting | |
| 30 | 4***1 | HOSE | |
| 31 | 1***1 | Fitting | |
| 32 | 5***5 | Measuring Connecti | |
| 33 | 1***1 | Straight Fitting G | |
| 34 | 1***3 | Fitting Elsd | |
| 35 | 5***0 | Meter Connection | |
| 36 | 4***4 | Hose | |
| 37 | 1***0 | Straight Fitting G | |
| 38 | 4***1 | Hose | |
| 39 | 4***6 | HOSE | |
| 40 | 5***3 | Hose Clip | |
| 41 | 5***0 | Cover | |
| 42 | 1***4 | Hexagon Bolt | |
| 43 | 5***8 | Gear Motor | |
| 44 | 1***8 | Hexagon Bolt | |
| 45 | 1***8 | Washer | |
| 46 | 1***4 | Fitting | |
| 47 | 1***5 | Fitting | |
| 48 | 4***1 | Hose | |
| 49 | 4***5 | HOSE | |
| 50 | 1***3 | Fitting Ewsd | |
| 51 | 1***0 | Pan Head Screw | |
| 52 | 1***2 | O-Ring | |
| 53 | 5***0 | Binder | |
| 54 | 5***0 | Cable Binder | |
| 55 | 5***0 | Hose Clip |
