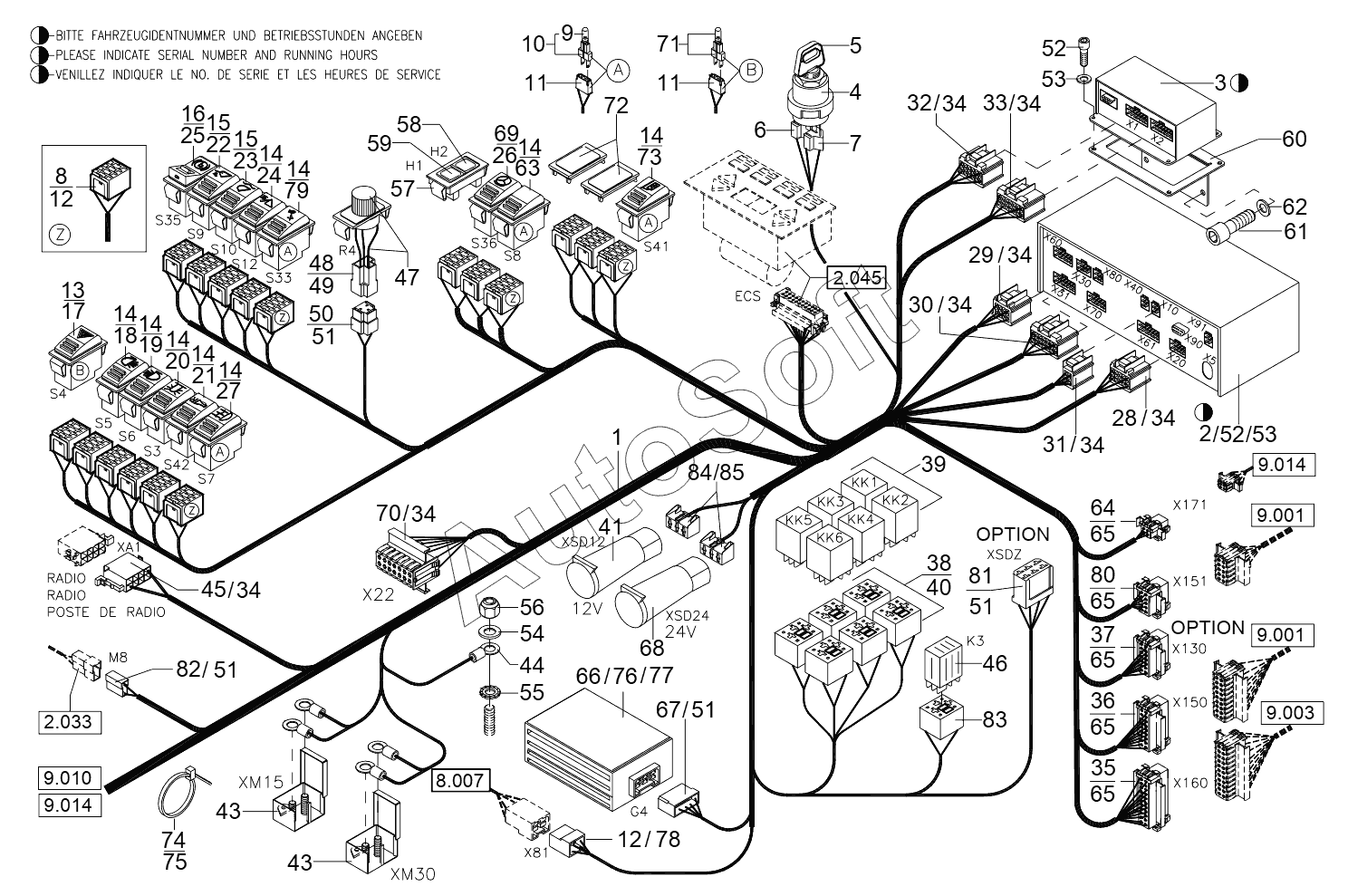

Каталог запасных частей к технике: RM-Terex TL-260 (2009). ELECTRIC INSTALLATION - CONSOLE TL02600186 >0272
54
64
63
62
61
60
59
58
57
56
55
65
65
65
65
65
53
53
52
52
51
51
51
51
50
49
48
47
46
45
75
85
84
83
82
81
80
79
78
77
76
44
74
73
72
71
70
69
68
67
66
11
11
21
20
19
18
17
16
15
15
14
14
14
14
14
14
14
14
14
13
12
12
22
10
9
8
7
6
5
4
3
2
32
43
43
41
40
39
38
37
36
35
34
34
34
34
34
34
34
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | WIRE HARNESS | |
| 2 | 5***3 | CONTROL.UNIT | |
| 3 | 5***8 | Add-On Modul | |
| 4 | 5***5 | Ignition Switch | |
| 5 | 5***6 | Ign Key | |
| 6 | 5***1 | Plug | |
| 7 | 5***2 | Plug | |
| 8 | 5***5 | Housing | |
| 9 | 1***0 | WEDGE BASE LAMP | |
| 10 | 5***2 | Bulb | |
| 11 | 5***1 | Housing | |
| 12 | 5***5 | Flat Plug | |
| 13 | 5***6 | Hazard Switch | |
| 14 | 5***2 | Rocker Switch | |
| 15 | 5***1 | Tank Cap | |
| 16 | 5***0 | Lever Key | |
| 17 | 5***6 | Symbol | |
| 18 | 5***0 | Symbol | |
| 19 | 5***6 | Symbol | |
| 20 | 5***7 | Symbol Occ. Light | |
| 21 | 5***7 | Symbol | |
| 22 | 5***8 | Symbol | |
| 23 | 5***4 | Symbol | |
| 24 | 5***1 | Symbol | |
| 25 | 5***5 | Symbol | |
| 26 | 5***2 | Symbol | |
| 27 | 5***5 | Symbol | |
| 28 | 5***4 | Socket Insert | |
| 29 | 5***5 | Socket Insert | |
| 30 | 5***6 | HOUSING (FEMALE) 21-POSITION | |
| 31 | 5***2 | Socket Insert | |
| 32 | 5***2 | HOUSING (FEMALE) 18-POSITION | |
| 33 | 5***1 | Socket Insert | |
| 34 | 5***2 | Element | |
| 35 | 5***4 | Flat Plug | |
| 36 | 5***3 | Flat Plug | |
| 37 | 5***2 | Flat Plug | |
| 38 | 5***0 | Relay | |
| 39 | 5***7 | RELAY | |
| 40 | 5***9 | Sleeve | |
| 41 | 5***7 | Full Floating Axle | |
| 43 | 5***0 | Plate | |
| 44 | 5***0 | Cable Connector | |
| 45 | 5***0 | Connector | |
| 46 | 5***5 | Flasher Transmitt. | |
| 47 | 6***5 | POTENTIOMETER | |
| 48 | 5***2 | Plug | |
| 49 | 5***1 | Flat Plug | |
| 50 | 5***1 | Plug | |
| 51 | 5***5 | Flat Plug | |
| 52 | 1***9 | Screw | |
| 53 | 1***2 | Washer | |
| 54 | 1***0 | Washer 10.5 | |
| 55 | 1***0 | Plate | |
| 56 | 1***3 | Nut | |
| 57 | 5***6 | Control Light | |
| 58 | 5***5 | Insert Without Sy. | |
| 59 | 5***4 | Insert Without Sy. | |
| 60 | 0***0 | Bracket | |
| 61 | 1***3 | Pan Head Screw | |
| 62 | 1***5 | Washer | |
| 63 | 5***2 | Insert Without Sy. | |
| 64 | 5***8 | Housing | |
| 65 | 5***5 | Flat Plug | |
| 66 | 5***5 | Voltage Transform | |
| 67 | 5***5 | Housing | |
| 68 | 5***8 | Full Floating Axle | |
| 69 | 5***3 | Rocker Switch | |
| 70 | 5***5 | Socket | |
| 71 | 5***6 | Lamp With Socket | |
| 72 | 5***0 | Cover | |
| 73 | 5***8 | SYMBOL | |
| 74 | 5***0 | Binder | |
| 75 | 5***0 | Cable Binder | |
| 76 | 1***3 | Hexagon Bolt | |
| 77 | 1***5 | Washer | |
| 78 | 5***8 | Plug | |
| 79 | 5***5 | Symbol | |
| 80 | 5***1 | Flat Plug | |
| 81 | 5***9 | Housing | |
| 82 | 5***5 | HOUSING (FEMALE) | |
| 83 | 5***0 | Housing | |
| 84 | 5***2 | Plug Housing | |
| 85 | 5***3 | Flat Plug |
