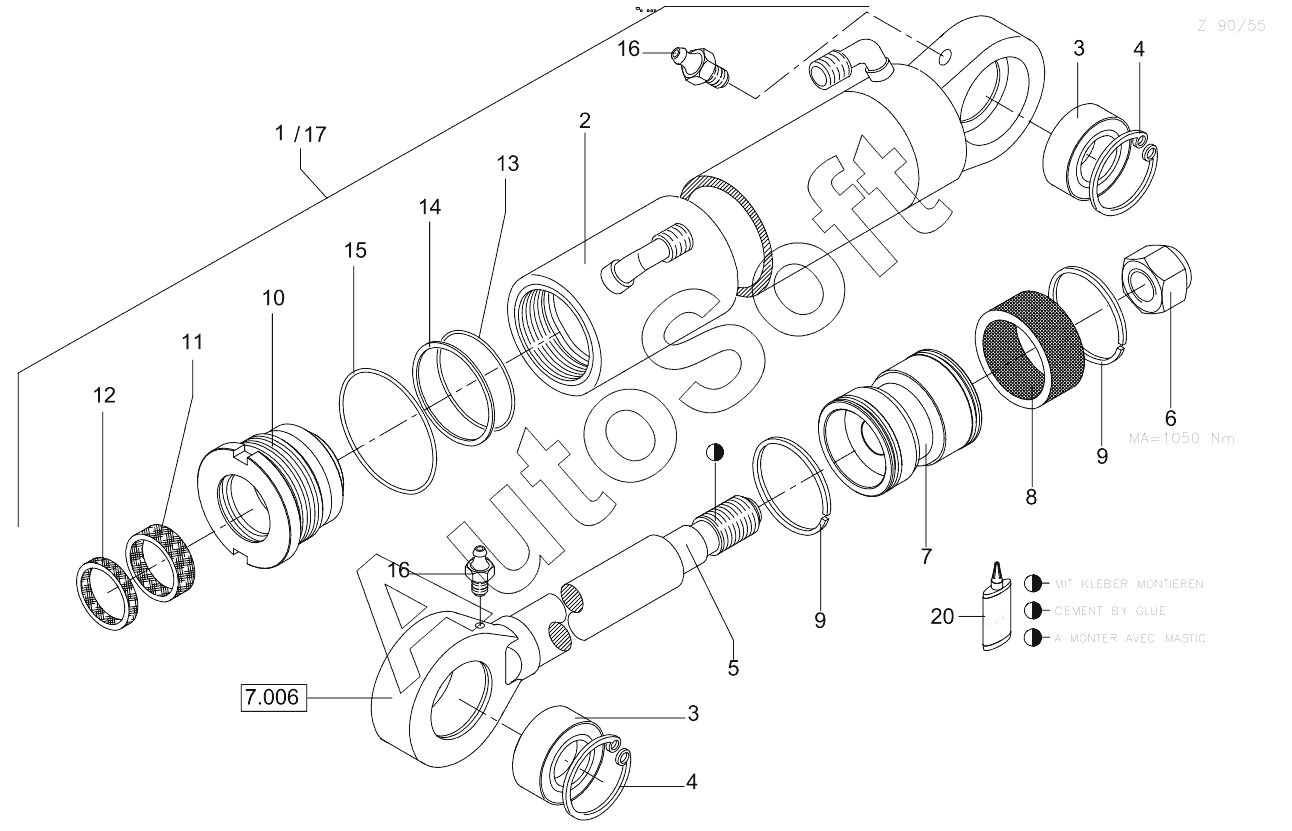

Каталог запасных частей к технике: RM-Terex TC-48 (2013). Hydraulic Cylinder - Dipper Arm
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hyd Cylinder | |
| 2 | 6***3 | Ram Case | |
| 3 | 1***3 | Linkage Bearing | |
| 4 | 1***3 | Circlip | |
| 5 | 6***1 | Piston Rod | |
| 6 | 1***6 | Nut | |
| 7 | 0***5 | Damping Piston | |
| 8 | 1***1 | Seal | |
| 9 | 5***0 | Segment | |
| 10 | 0***7 | Guide | |
| 11 | 1***6 | Rod Seal | |
| 12 | 1***5 | Scraper Ring | |
| 13 | 1***9 | O Ring | |
| 14 | 1***8 | Back Up Ring | |
| 15 | 1***9 | O Ring | |
| 16 | 1***6 | Grease Nipple | |
| 17 | 1***6 | Seal Kit | |
| 20 | M***A | Lock Fluid |
